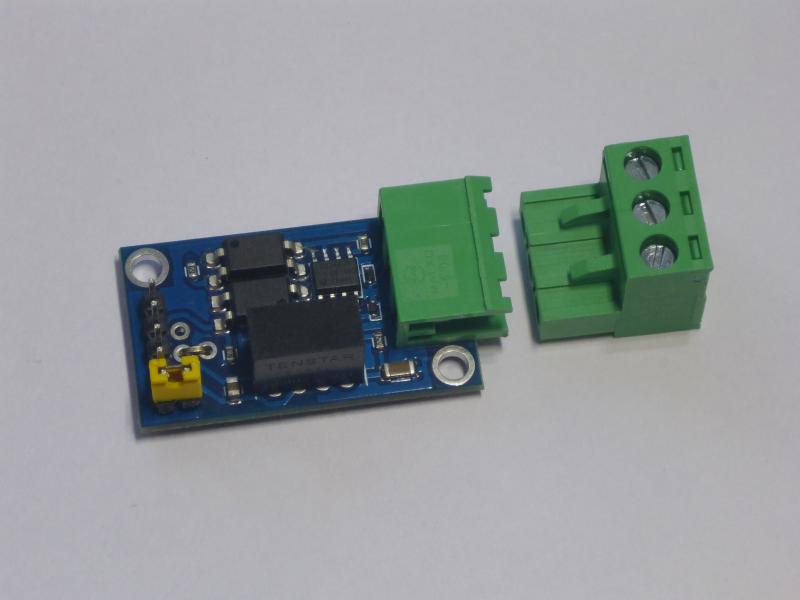

Майстер шини 1-wire з гальванічною розв'язкою (зроблено в Україні)

Виконано на мікросхемі DS2480B, що дозволяє працювати з 1-wire шиною довжиною до 300м. Служить для підключення датчиків, таких як DS18x20, DHTxx, лічильників, АЦП, реле, EEPROM, що працюють по протоколу 1-wire. Повна гальванічна розв'язка дозволяє захистити мікроконтролер або мікрокомп'ютер від можливих сплесків напруги на 1-wire шині.

Характеристики:

• Номінальна напруга шини 1-wire: 5В
• Апаратне прискорення: так
• Контроль швидкості спаду фронту: так
• Активна підтяжка: так
• Паразитне живлення: до 3.9мА
• Лінія живлення 1-wire: до 150мА
• Напруга UART: від 3.3В до 5В TTL
• Параметри UART: 9600 baud 8N1
• Сумісні DC-DC: B0305S, B0505S
• Зовнішнє джерело живлення: 5В, від 200мА

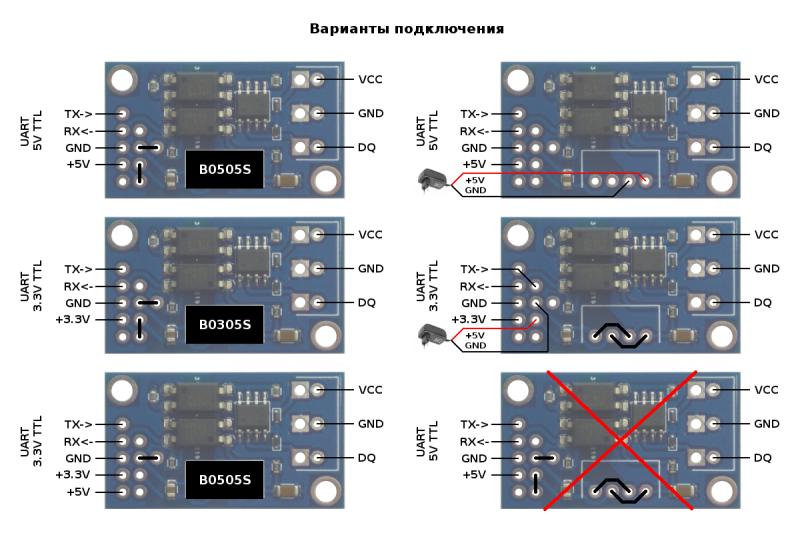

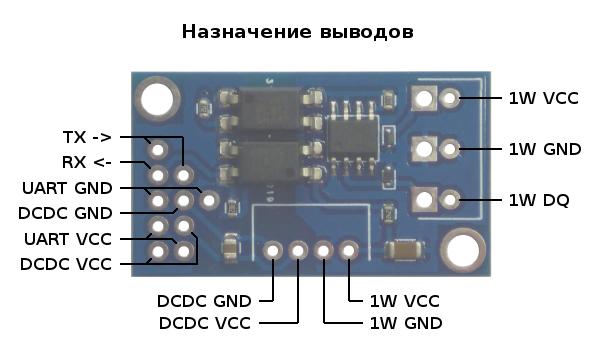

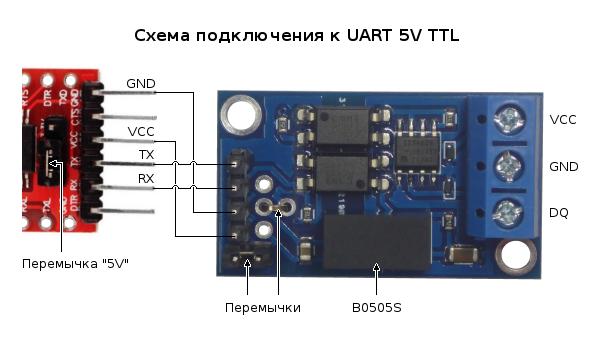

Майстер підключається по інтерфейсу UART і може працювати з вашим пристроєм живлення 3.3В і 5В. UART гальванично розв'язаний оптронами з 1-wire частиною. Живлення 1-wire частини можливо двома способами: через DC-DC перетворювач з гальванічною розв'язкою (B0505S або B0305S), або від окремого джерела AC-DC з 220В в 5В (будь-який USB блок живлення). 1-wire частина не можна живити безпосередньо від ліній живлення мікроконтролера або мікрокомп'ютера, тому що в цьому випадку не буде гальванічної розв'язки.

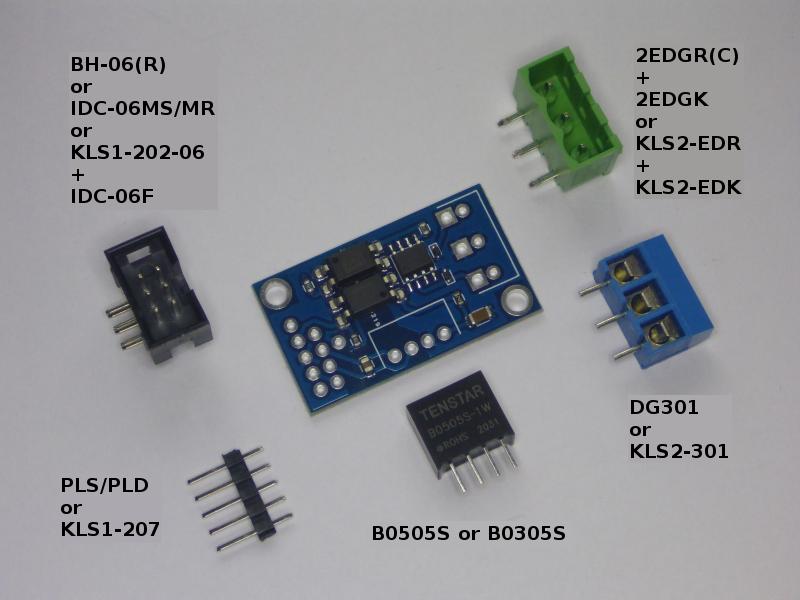

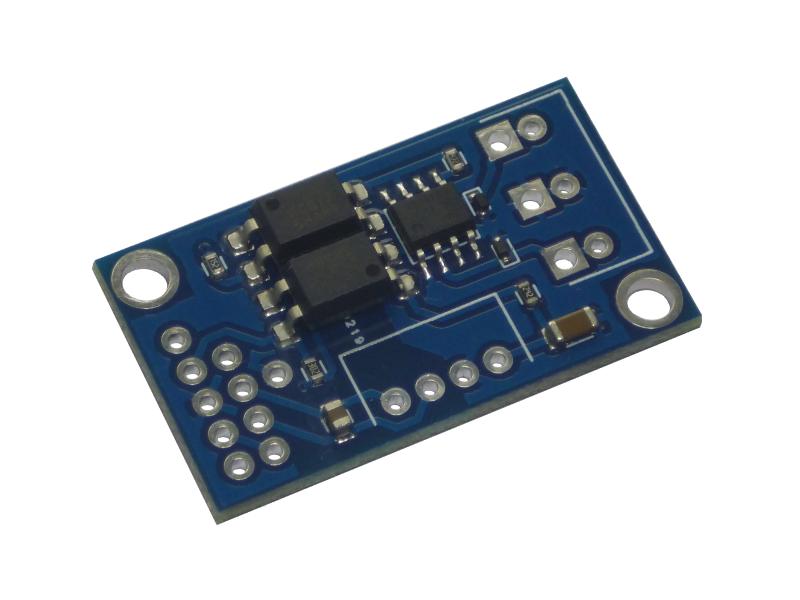

У комплект входить зібрана плата й штирові роз'єми без DC-DC перетворювача і клемника.

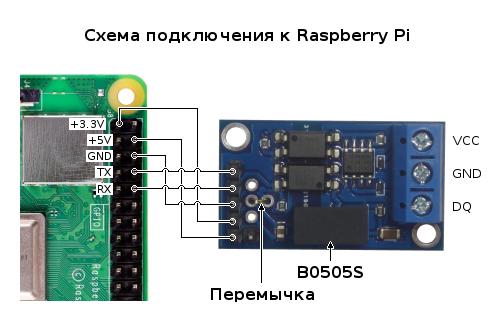

Налаштування Raspberry Pi

У файлі /boot/config.txt додати рядок:

dtoverlay = disable-bt

У файлі /boot/cmdline.txt видалити фрагмент:

console = ttyAMA0,115200

У файлі / etc / inittab видалити рядок, що містить:

: Respawn: / sbin / getty -L ttyAMA0

У командному рядку виконати:

sudo apt-get update -y

sudo apt-get install -y owfs ow-shell

У файлі /etc/owfs.conf додати рядок:

server: device / dev / ttyAMA0

Перезавантажити:

sudo reboot

Команда для перегляду ідентифікаторів всіх знайдених 1-wire пристроїв:

owdir / uncached

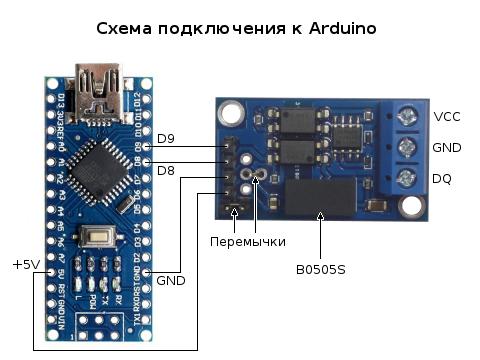

Приклад скетчу для Arduino

#include

AltSoftSerial altSerial; // RX на піне 8, TX на піне 9

DS2480B ow (altSerial);

void setup (void) {

Serial.begin (9600);

altSerial.begin (9600);

ow.begin ();

}

void loop (void) {

byte i;

byte addr [8];

if (! ow.search (addr)) {

Serial.println ( "No more addresses.");

ow.reset_search ();

delay (5000);

return;

}

Serial.print ( "ROM =");

for (i = 0; i <8; i ++) {

Serial.write ( '');

Serial.print (addr [i], HEX);

}

Serial.println ();

}

Посилання:

• Бібліотека для Arduino с примерами скетчей
• Стаття про підключення і використання 1-wire
• Драйвер для OC Linux
