Базова плата Keyestudio EASY Plug Shield RJ11 6P6C V1.0 для Micro:bit

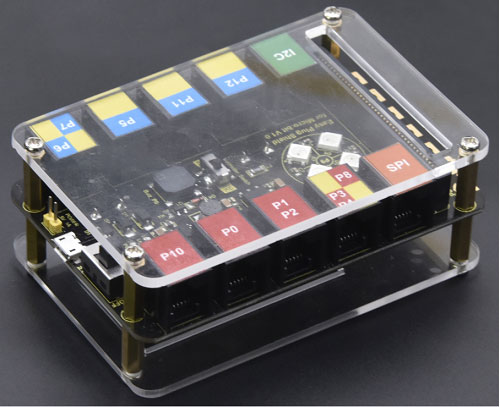

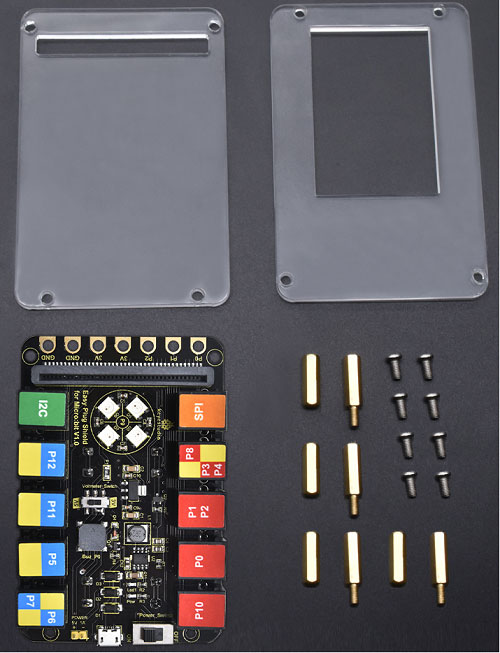

Це те, чого Ви так довго чекали - базова версія EASY Plug Shield для micro:bit V1.0 з акріловим захисним корпусом. Досить легко вставити основну плату micro:bit в EASY Plug Shield і підключатися до неї для експериментів DIY. Цей шилд був розроблений для простого способу підключення додаткових схем і датчиків за допомогою 7 позолочених крайових роз`ємів або 10 інтерфейсів EASY plug (RJ11-6P6C).

Код виробника: KS0437

Micro:bit - це базова плата розробки, розроблена компанією BBC для навчання програмуванню. Плата підтримує графічний програмний інтерфейс PXT, розроблений Microsoft, і може використовуватися під Windows, macOS, IOS, Android і іншими операційними системами. Для роботи з контролером додатковий компілятор не потрібно завантажувати. Для зручного й безпечного проведення експериментів з даною платою контролера була спеціально розроблена плата EASY Plug Shield для micro:bit V1.1, щоб розв'язати проблему підключення периферійних пристроїв і датчиків. Вам потрібно лише вставити контролер micro:bit в базову плату.

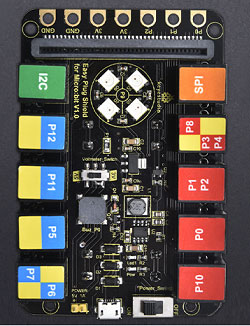

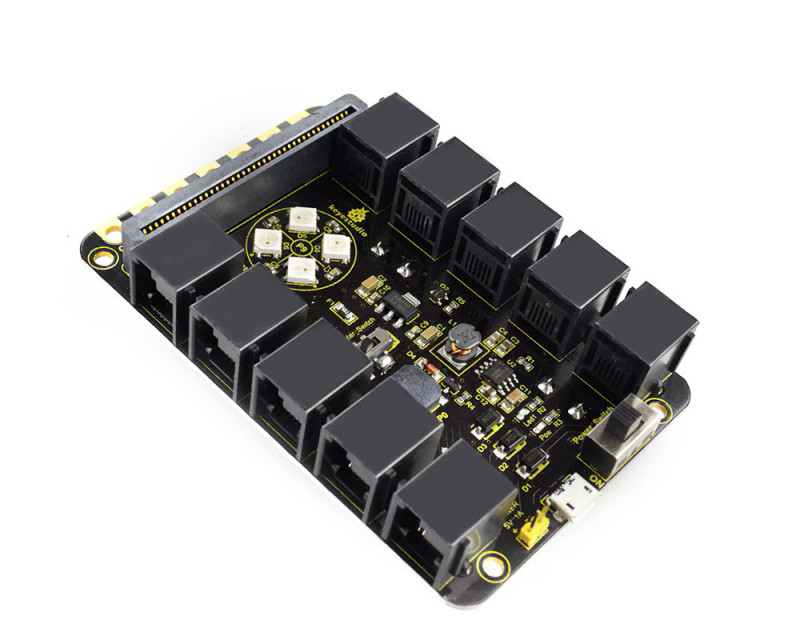

На базовій платі розміщені роз'єми для підключення контролера micro:bit і 10 інтерфейсних роз'ємів EASY plug RJ11 6P6C.

Підключення інтерфейсу EASY plug до інших модулів відбувається через спеціальний телефонний роз'єм RJ11, що знімає проблему пошкодження датчиків і проводки неправильним підключенням.

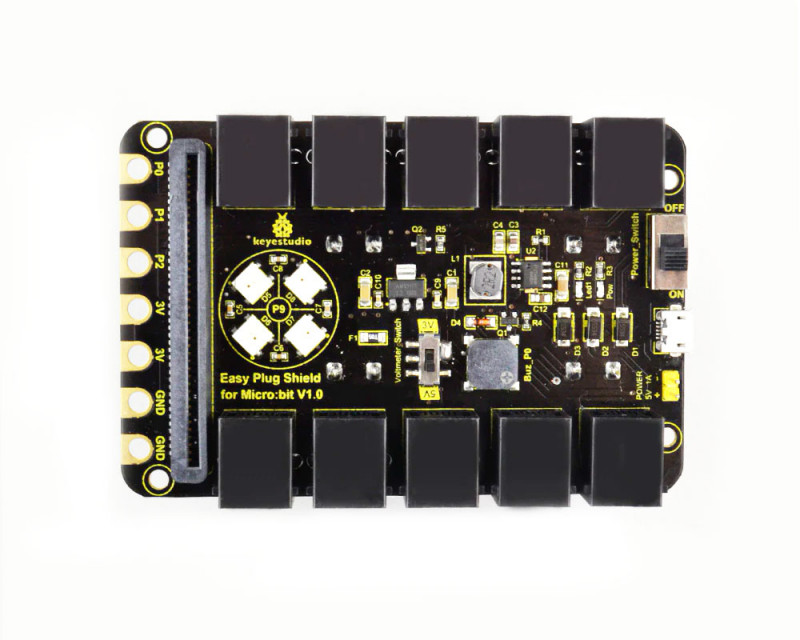

Базова плата постачається з 4 світлодіодами WS2812 (керованими через порт P9), 1 зумером (керованим через порт P0), вимикачем живлення Power_Switch. Voltmeter_Switch призначений для перемикання напруги (3,3 В або 5 В) на роз'ємі EASY.

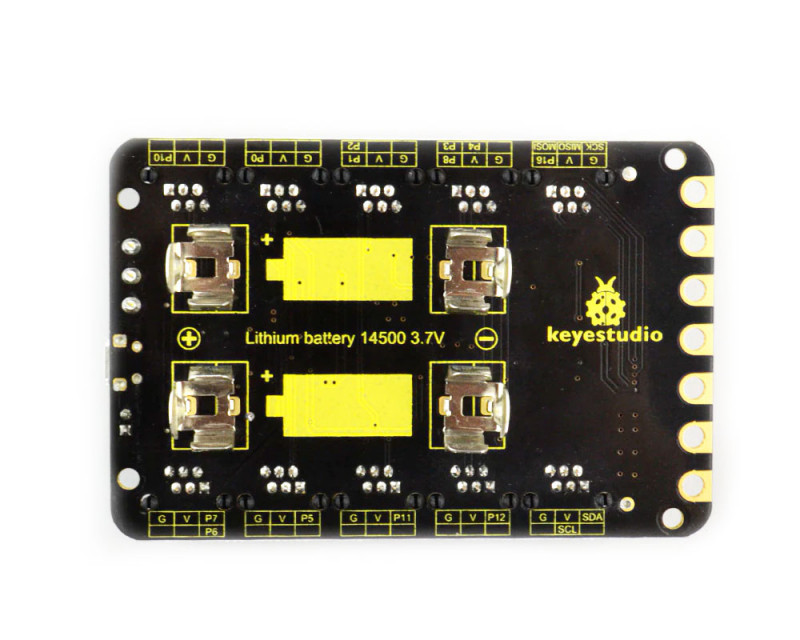

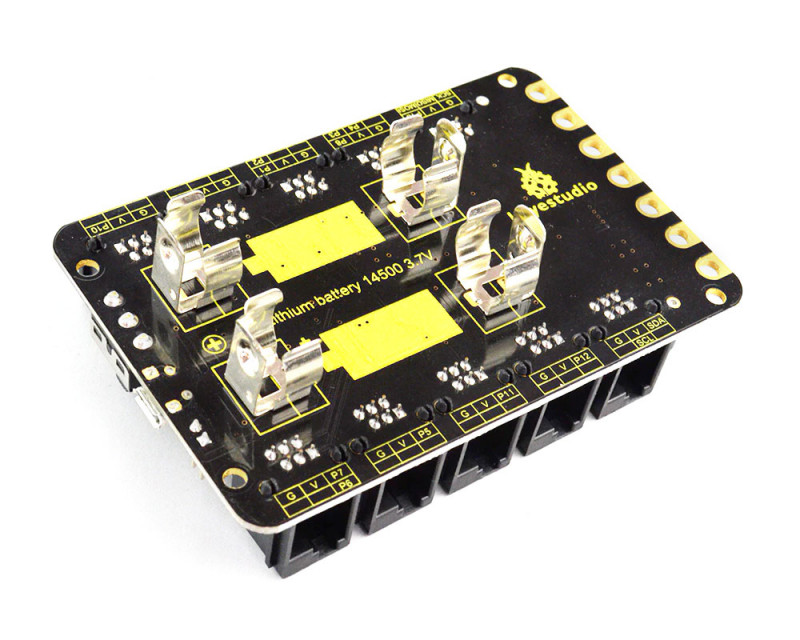

На задній стороні плати EASY Plug Shield розташовані дві контактні групи для підключення акумуляторів 14500. Самі акумулятори в комплект не входять.

Живлення від порту micro USB (5В) або від двох 2,54-мм контактних конекторів (POWER) до яких можна під'єднати джерело живлення 5 В 1 А.

На платі присутня схема зарядки акумуляторів 14500.
