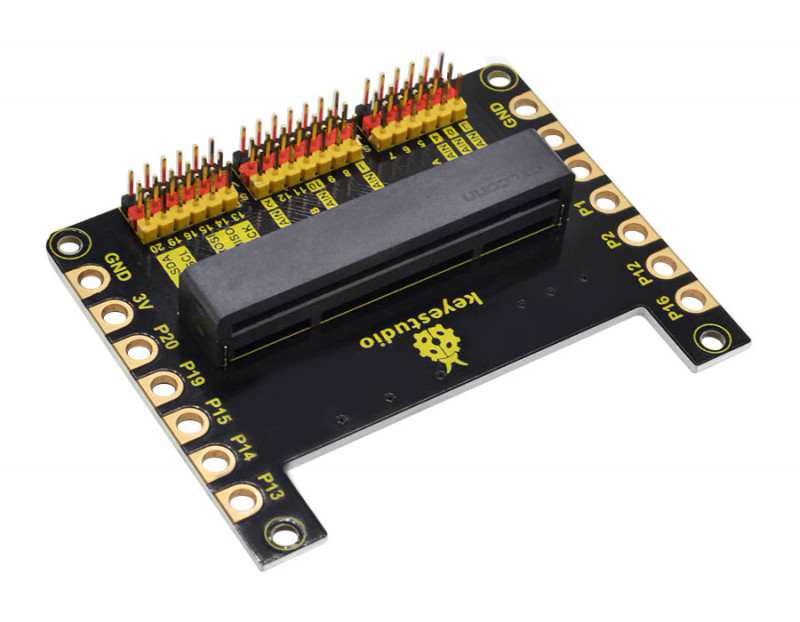

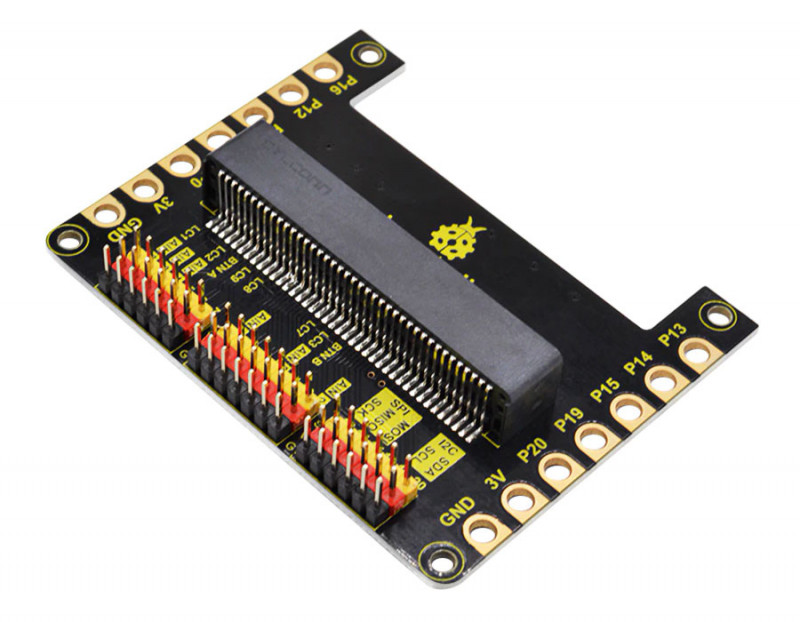

Сенсор шилд 3В для BBC Micro:bit від Keyestudio

Універсальний шилд для підключення датчиків, периферійних пристроїв і сервоприводів до контролера micro:bit. Шилд виконаний таким чином, що дозволяє однотипні плати збирати вертикально, що дає можливість збирати компактні і механічно міцні пристрої.

Код виробника: KS0432

BBC micro:bit - це потужний портативний, повністю програмований контролер, розроблений компанією BBC. Він був розроблений щоб спонукати дітей активно брати участь в технічних заходах, таких як програмування і електроніка. Контролер оснащений світлодіодною матрицею 5x5, двома вбудованими кнопками, компасом, акселерометром і Bluetooth адаптером. Він підтримує графічний програмний інтерфейс PXT, розроблений Microsoft, і може використовуватися під Windows, MacOS, IOS, Android і багатьма іншими операційними системами без завантаження додаткового компілятора.

Основна незручність контролера полягає в тому, що його виводи виконані нестандартно для макетування. Цей недолік усувається шилдами, які надають зручне підключення до живлення та до портів контролера.

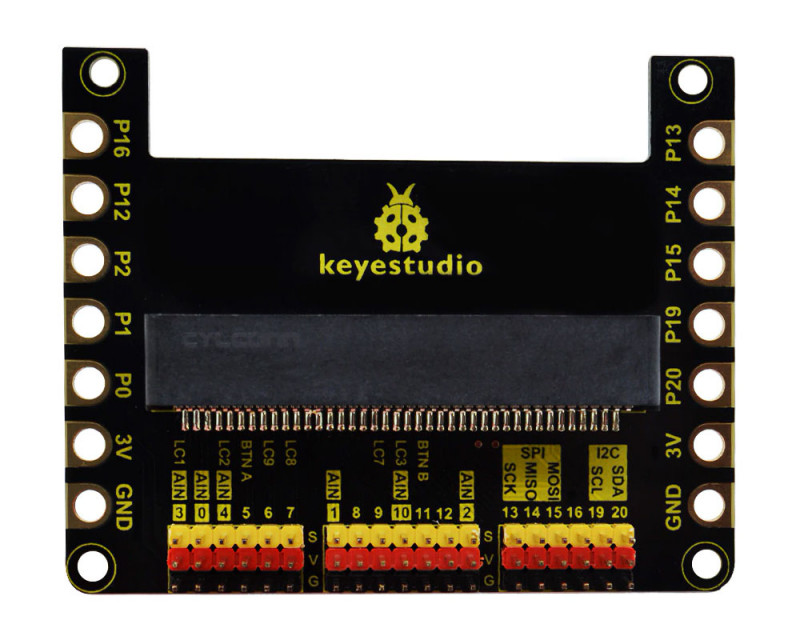

Щоб зробити з'єднання більш зручним, контакти для підключення датчиків виведені на край основної плати micro:bit на 3-контактний інтерфейс. Вони забезпечують простий спосіб підключення ланцюгів за допомогою перемичок для макетування. Мітка G означає GND; V - VCC (живлення 3,0-3 В); S - сигнальний контакт. Нумерація відповідає контактам введення-виведення основної плати micro:bit.

Ви можете підключити позолочені контакти на шилд до інших шилдів або модулів за допомогою зажимів "крокодил".

Існує 3 варіанти підключення напруги живлення до шилда і основний плати micro:bit:

• Пряме підключення батареї до основної плати micro:bit для живлення;
• Підключення позолочених контактів 3V і GND з джерелом живлення зажимами "крокодил"
• Підключення будь-яких конекторів V G pin з перемичкою проводів живлення

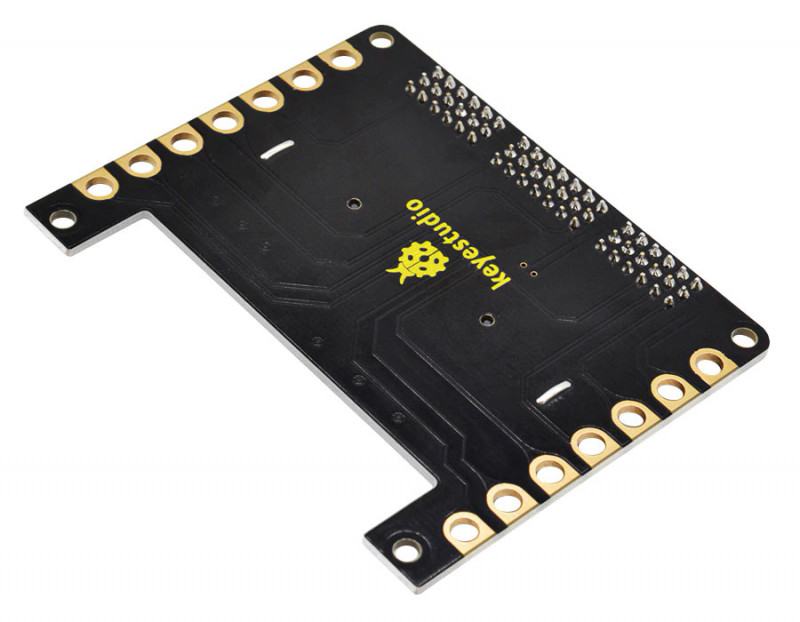

Шилд постачається з 4 отворами по краях плати, які легко монтуються на будь-які інші пристрої.

Приклади підключення:
