Сенсор шилд Terminal Blocks Shield для BBC Micro:bit від Keyestudio

Універсальний шилд для підключення датчиків, периферійних пристроїв і сервоприводів до контролера Micro:bit. Шілд виконаний таким чином, що дозволяє однотипні плати збирати вертикально, що дає можливість збирати компактні і механічно міцні пристрою. Шилд відрізняє додатковий роз`єм, що дозволяє підключати до нього датчики звичайними дротами.

BBC micro:bit - це потужний портативний, повністю програмований контролер, розроблений компанією BBC. Він був розроблений щоб спонукати дітей активно брати участь в технічних заходах, таких як програмування і електроніка. Контролер оснащений світлодіодною матрицею 5x5, двома вбудованими кнопками, компасом, акселерометром і Bluetooth адапртером. Він підтримує графічний програмний інтерфейс PXT, розроблений Microsoft, і може використовуватися під Windows, MacOS, IOS, Android і багатьма іншими операційними системами без завантаження додаткового компілятора.

Основна незручність контролера полягає в тому, що його виводи виконані нестандартно для макетування. Цей недолік усувається шилдами, які надають зручне підключення до живлення та до портів контролера.

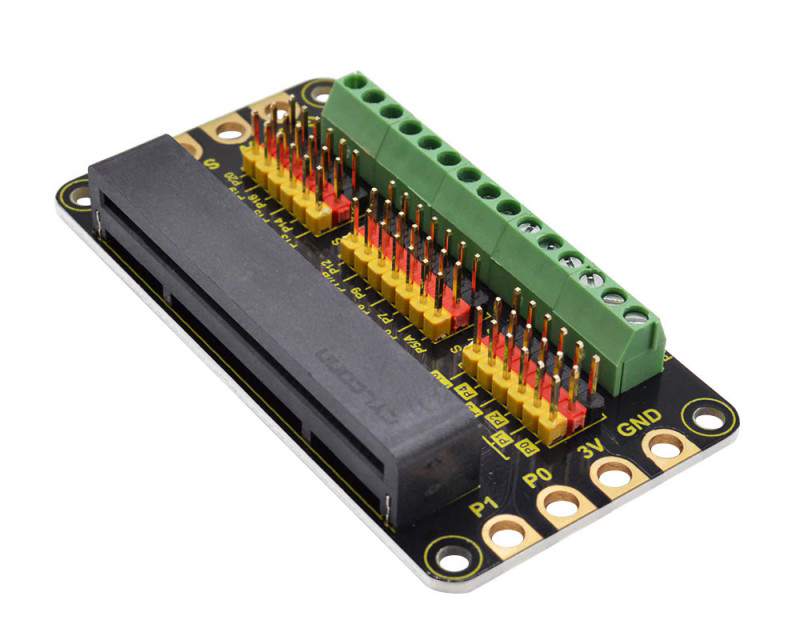

Щоб зробити з`єднання більш зручним, контакти для підключення датчиків виведені на край основної плати micro:bit на 3-контактний інтерфейс. Вони забезпечують простий спосіб підключення ланцюгів за допомогою перемичок для макетування. Мітка G означає GND; V - VCC (живлення 3,0-3 В); S - сигнальний контакт. Нумерація відповідає контактам введення-виведення основної плати micro:bit.

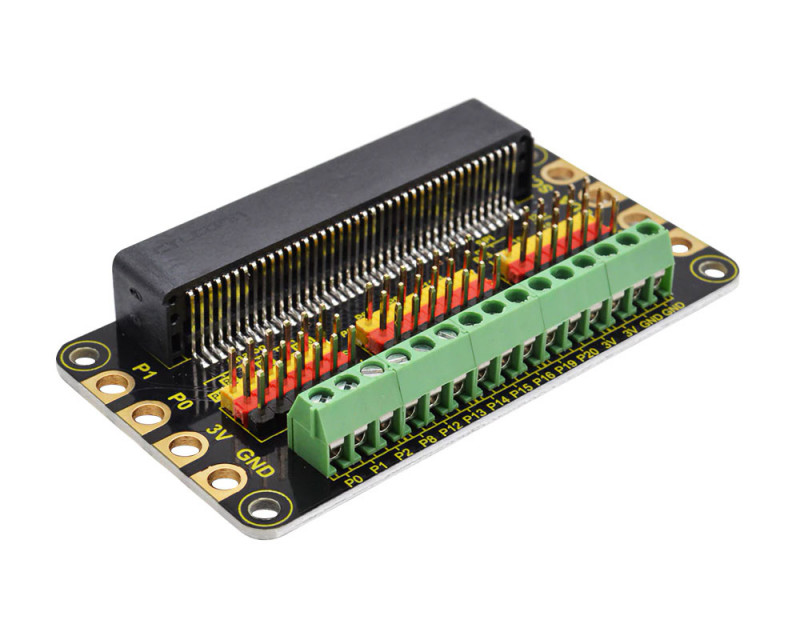

Відмінністю даного шилда є наявність гвинтового роз'єму, що дозволяє підключати датчики звичайними проводами.

Ви можете підключити позолочені контакти на шилд до інших шилдів або модулів за допомогою зажимів "крокодил".

Існує 3 варіанти підключення напруги живлення до шилда і основний плати micro:bit:

• Пряме підключення батареї до основної плати micro:bit для живлення;
• Підключення позолочених контактів 3V і GND з джерелом живлення зажимами "крокодил"
• Підключення будь-яких конекторів V G pin з перемичкою проводів живлення

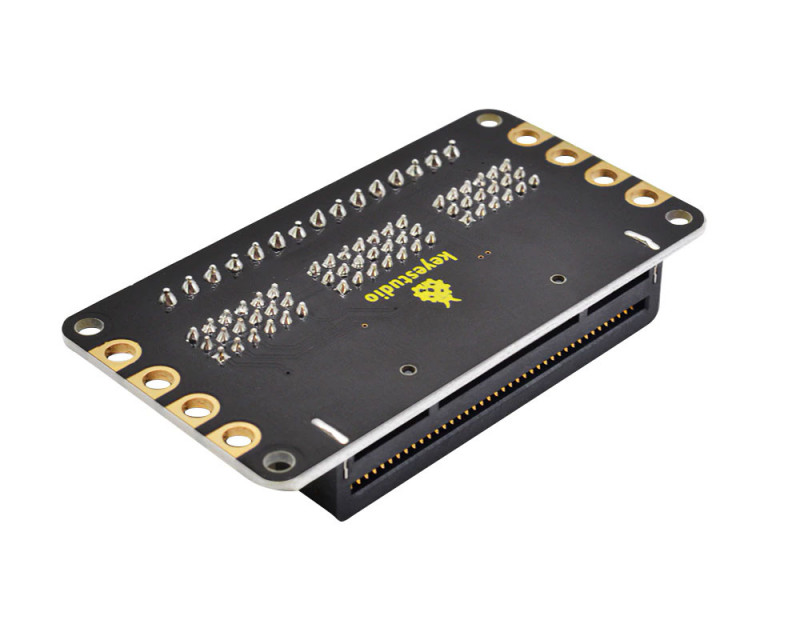

Шилд постачається з 4 отворами по краях плати, які легко монтуються на будь-які інші пристрої.

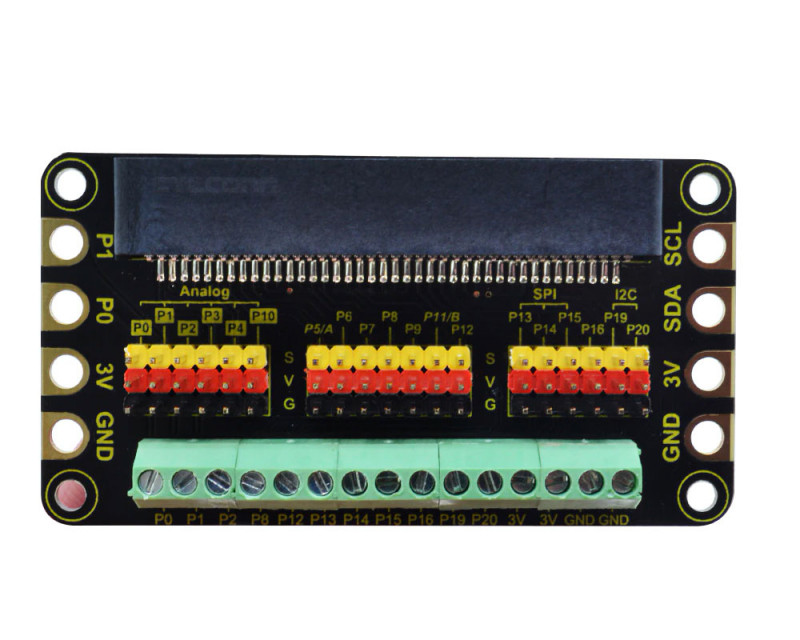

Для зручності користування порти на контактах згруповані за функціями:
