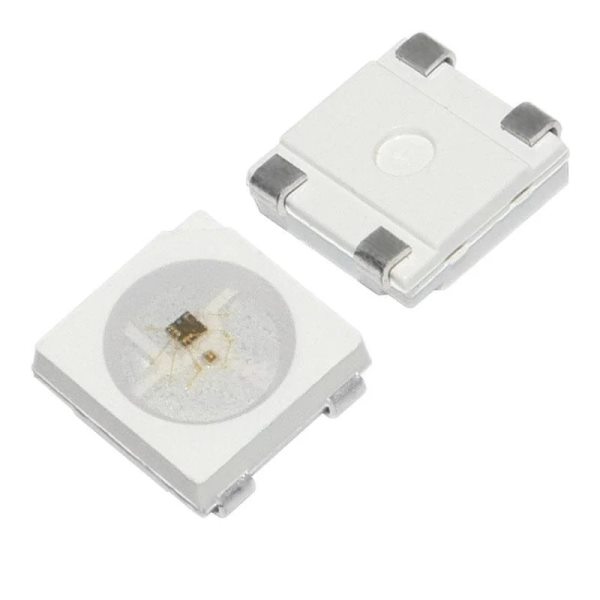

Світлодіод адресний WS2812B 5050 RGB

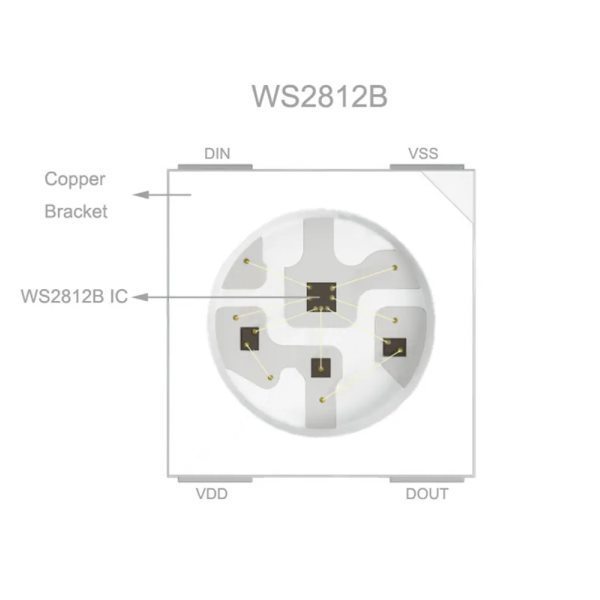

WS2812B – це світлодіодне джерело світла з інтелектуальним керуванням, в яке вбудовані схема управління та мікросхема RGB у корпусі 5050 (5x5 мм). Має вбудований інтелектуальний цифровий порт передачі даних і підсилювач сигналу.

Фізично в WS2812B є 3 випромінюючі світлодіоди (червоний, синій і зелений) і ШІМ-драйвера, що управляють їх яскравістю. ШИМ-драйвера 8-бітні, тобто для кожного з кольорів можливі 256 градацій яскравості і відповідно, для того щоб встановити яскравості для кожного з 3-х світлодіодів потрібно передати світлодіоду 8 х 3 = 24 біт (3 байти) інформації. Протокол передачі світлодіоду однолінійний з фіксованою швидкістю. Одиниці та нулі інформації про яскравість кодуються тривалістю високого та низького рівня сигналу в лінії.

Характеристики:

• Розміри (Д х Ш х В): 5 х 5 х 1.7 мм
• Робоча напруга: 5 В
• Кут свічення: 120°
• Робоча температура: -40 до +85 °C

Посилання:

• Даташит WS2812B
