Плата розробника KEYESTUDIO MAX Development Board Type-C USB сумісний із Arduino UNO R3

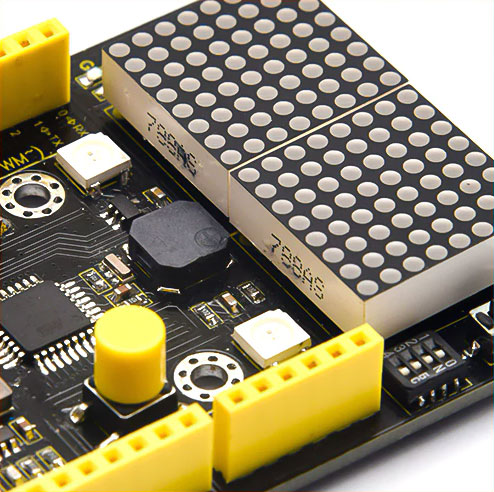

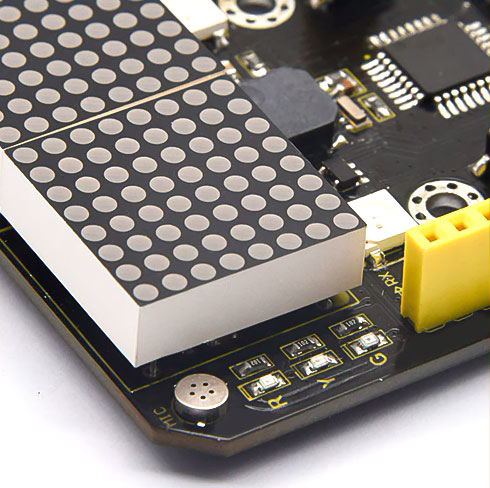

Плата розробника Keyestudio Max є Arduino uno сумісною платою, яка заснована на мікроконтролері ATmega328P і з чіпом cp2102 як конвертер UART-USB. Плата розробки MAX містить три світлодіоди,  два світлодіоди 6812RGB, два кнопкові перемикачі, зумер, мікрофонний датчик, датчик освітленості та точкову матрицю 8*16. Використовуючи вбудоване обладнання, Ви можете пройти 20 навчальних курсів проекту. Якщо Ви новачок – Вам достатньо плати MAX для початку знайомства з платформою Arduino! Контролер MAX також може бути підключений до всіх датчиків та модулів arduino, а також він повністю сумісний з усіма шілдами Arduino.

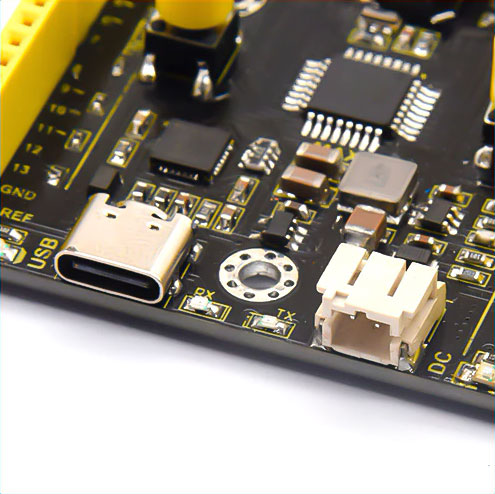

Якщо цей мікроконтроллер не може бути розпізнаний вашим комп'ютером - не хвилюйтеся. Перехідник USB-TTL на платі Max використовує послідовний чіп CP2102. Програма драйвера даного чіпа входить до arduino версії 1.8 і вище, що дуже зручно. Підключіть контролер до USB-порту комп'ютера. Комп'ютер розпізнає апаратне забезпечення та автоматично інсталює драйвер CP2102. Якщо установка не вдалася або Ви збираєтеся виконати інсталяцію вручну, відкрийте диспетчер пристроїв комп'ютера, клацніть правою кнопкою миші Комп'ютер----- Властивості----- Диспетчер пристроїв та самостійно встановіть драйвер.

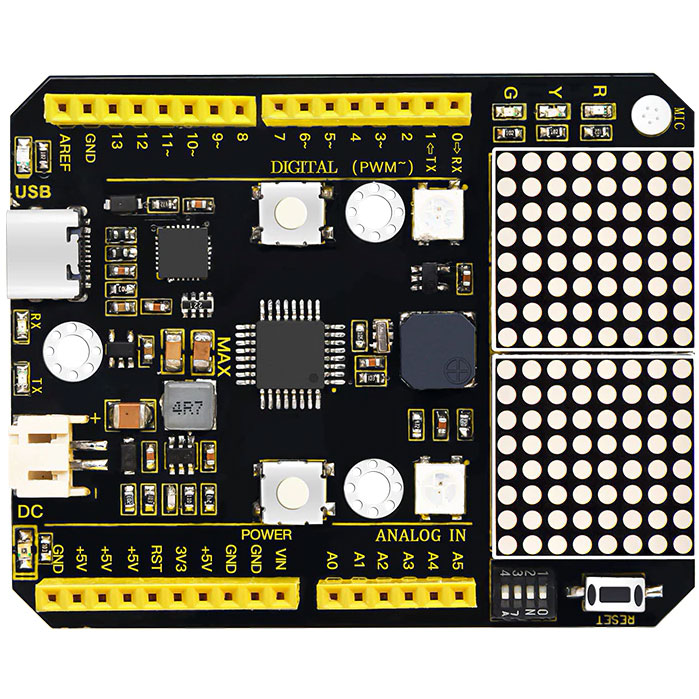

Розташування та призначення виводів:

Характеристики:

• Мікроконтролер: ATMega328P
• Робоча напруга живлення: 5В
• Вхідна напруга живлення: від 7В до 12В (Рекомендуємо 7,5 - 9В)
• Цифрові входи/виходи: 14 (6 з них можуть працювати як ШИМ виходи)
• Аналогові входи: 6
• Максимальний струм цифрових виводів: 20мА
• Максимальне навантаження живлення 3.3В: 50мА
• Пам'ять програм: 32КБ (2 КБ займає завантажувач)
• Пам'ять даних: 2КБ
• Пам'ять даних EEPROM: 1КБ
• Робоча частота мікроконтролера: 16МГц
