Матричний ІЧ датчик MLX90640 с углом обзора 110° (Qwiic) від SparkFun

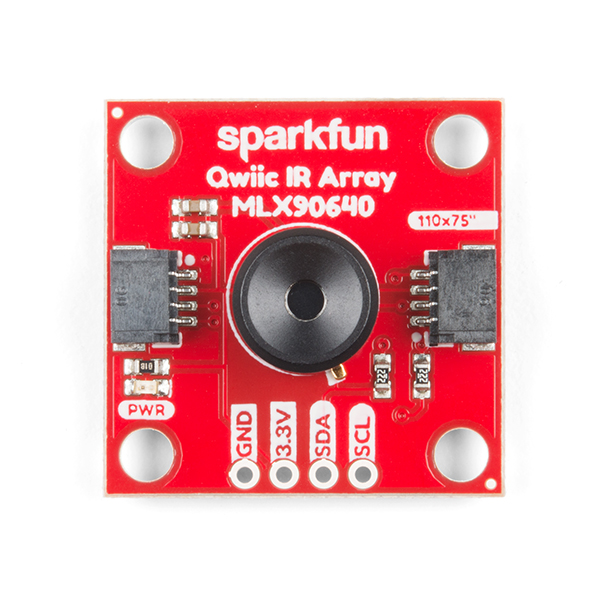

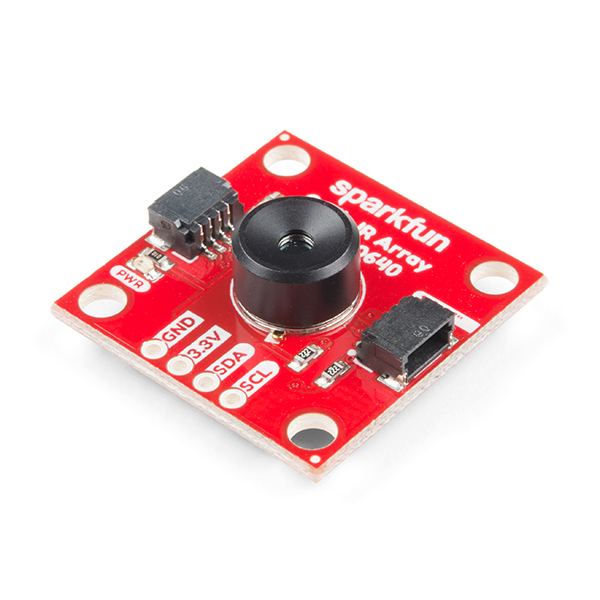

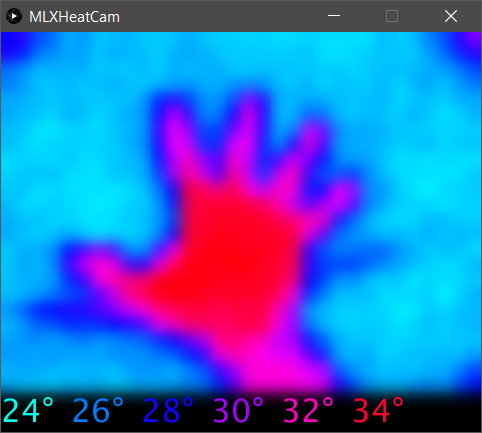

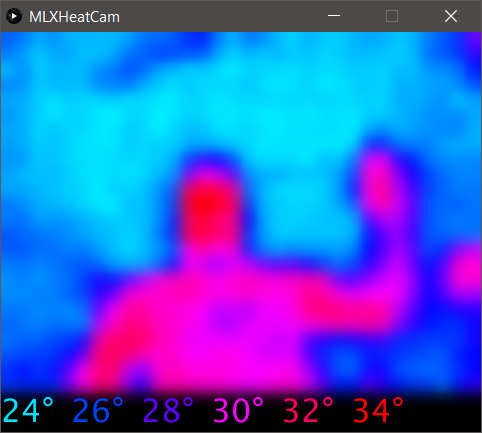

SparkFun IR Array Breakout MLX90640 – температурний датчик, сенсор якого складається з масиву датчиків 32х24. Таким чином, даний датчик по суті є тепловізійною камерою з низькою роздільною здатністю. За допомогою нього можна визначати температуру різних поверхонь на відстані з точністю ±1.5 °C (у кращому випадку). Зв'язок датчика та мікроконтролера або одноплатного комп'ютера здійснюється за допомогою I2C. На платі встановлені фірмові роз'єми 4-pin JST для спрощеного підключення датчика (система Qwiic). Якщо ж Вам роз'єм JST не підходить, то на платі передбачені контакти під класичні роз'єми 2.54 (потрібна пайка)

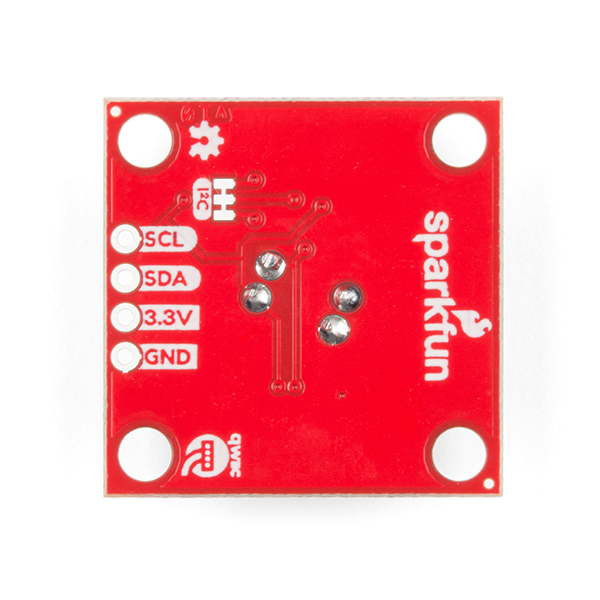

Датчик має поле зору 110°x75° з діапазоном вимірювання температури від -40 °C до 300 °C. ІЧ-матриця MLX90640 має резистори підключені до шини I2C. Їх обидва можна видалити, перерізавши доріжки на відповідних перемичках на звороті плати.

Слід враховувати, що MLX90640 вимагає складних обчислень з боку хост-платформи, тому звичайна Arduino Uno (або її аналога) недостатньо оперативної пам'яті для виконання складних обчислень для перетворення необроблених даних в дані про температуру. Слід це враховувати та використовувати мікроконтролер із 20 000 байт оперативної пам'яті або більше. Наприклад, Teensy 3.1 або вище.

Розміри:

Характеристики:

• Виробник: SparkFun Electronics
• Робоча напруга живлення: від 3В до 3.6В
• Споживаний струм: ~ 18 мА
• Частота оновлення: 0.5 Гц-64 Гц
• Поле зору 110°x75°
• Діапазон вимірювання: від -40°C до 300°C
• Роздільна здатність: ±1.5°C
• Інтерфейс передачі даних: I2C (Адреса: 0x33)
• Контакти підключення: роз'єм типу Qwiic або контакти 2.54 (потрібна пайка)
• Вага виробу: 23.375 г
