Матричний ІЧ датчик на AMG8833 із Qwiic I2C інтерфейсом від Sparkfun

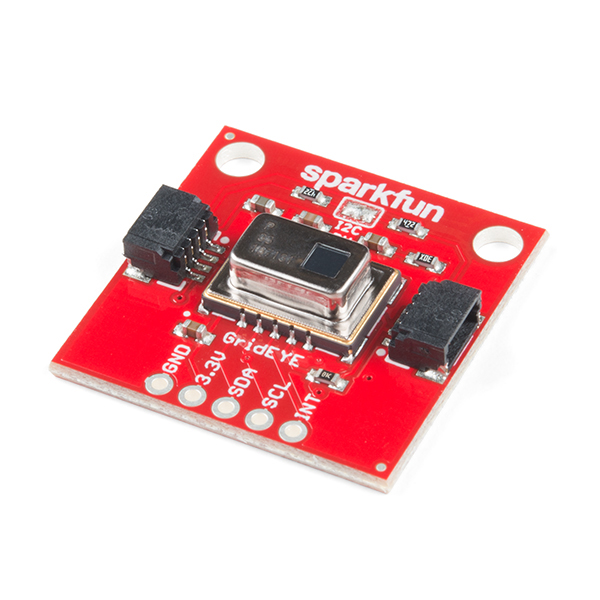

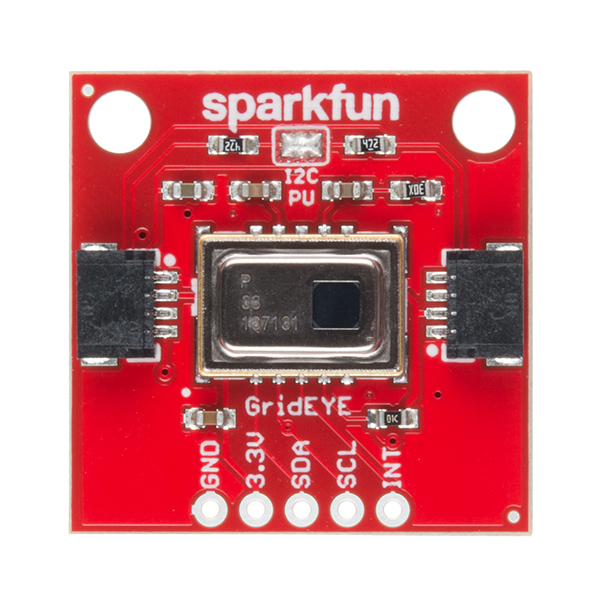

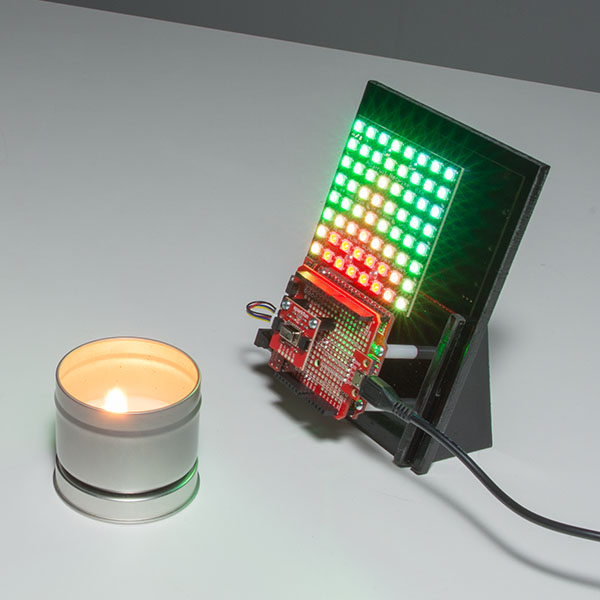

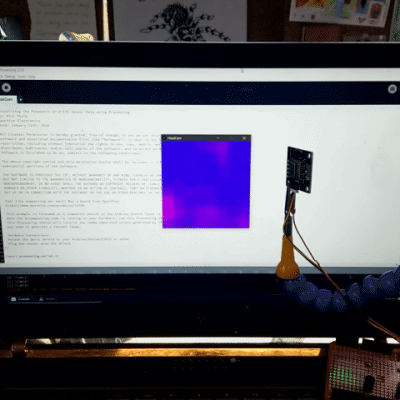

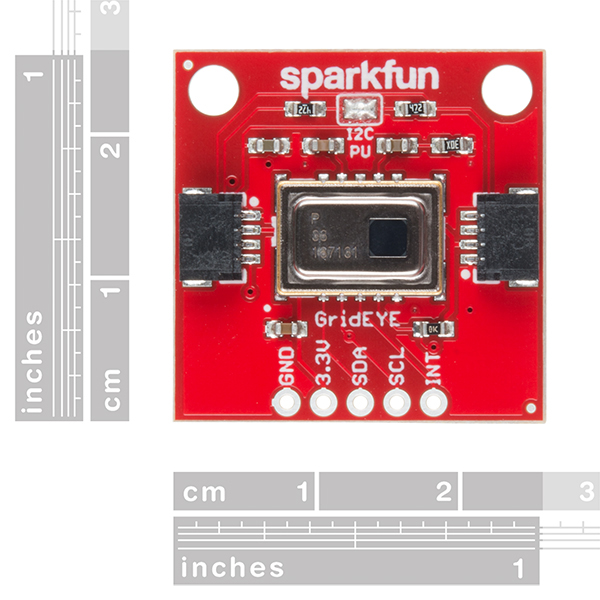

Приготуйтеся до того, що можете бачити, як Хижак! Плата SparkFun Grid-EYE Infrared Array Breakout є термопіксельним масивом 8x8, що означає, що у Вас є квадратний масив з 64 пікселів, здатний незалежно визначати температуру в кожній з точок. Це як мати тепловізійну камеру, тільки в нижчій роздільній здатності. Щоб ще простіше отримати інфрачервоне зображення з низькою роздільною здатністю весь зв'язок здійснюється виключно через I2C, використовуючи зручну систему Qwiic. Тим не менш, все ще є 0,1-дюймові контакти на випадок, якщо Ви віддаєте перевагу використанню макетної плати або підключення перемичками.

Код виробника: SEN-14607

Датчик AMG8833 Grid-EYE від Panasonic має точність ±2,5 °C (±4,5 °F) з температурним діапазоном від 0 °C до 80 °C (від 32 °F до 176 °F). Крім того, ця ІЧ-плата «камери» може виявляти тепло людського тіла на відстані близько 7 метрів або менше (це близько 23 футів) і має частоту оновлення кадрів від 10 кадрів на секунду до одного кадру на секунду. Важливо відзначити, що хоча ця версія Grid-EYE є високопродуктивним типом з високим коефіцієнтом посилення і вона стійка тільки до напруги живлення 3,3 В. Не намагайтеся живити його або керувати ним при напрузі 5 В (Ви не дуже добре проведете час).

Примітка: I2C адресу AMG8833 0x69 і перемичкою може бути обрана адреса 0x68. Мультиплексор потрібний для зв'язку з декількома датчиками AMG8833 на одній шині. Якщо Вам потрібно використовувати більше одного датчика AMG8833, розгляньте можливість використання плати Qwiic Mux Breakout.

Система підключення SparkFun Qwiic являє собою екосистему датчиків з інтерфейсом I2C: приводи, екрани і кабелі, які роблять прототипування більш швидким і менш схильним до помилок. Всі плати з підтримкою Qwiic використовують загальний 4-контактний роз'єм JST із кроком 1 мм. Це зменшує кількість необхідного простору на друкованій платі, а унікальні роз'єми запобігають їх неправильному підключенню.

Характеристики:

• Робоча напруга (запуск): 1,6 - 3,6 В
• Робоча напруга (вимірювання): 1,5 - 3,6 В
• Споживаний струм: 4,5 мА
• Масив термоточок 8x8
• Вимірюваний температурний діапазон: від 0 °C до 80 °C (від 32 °F до 176 °F)
• Точність виміру: ±2,5 °C (±4,5 °F)
• Відстань виявлення людини: 7 м або менше

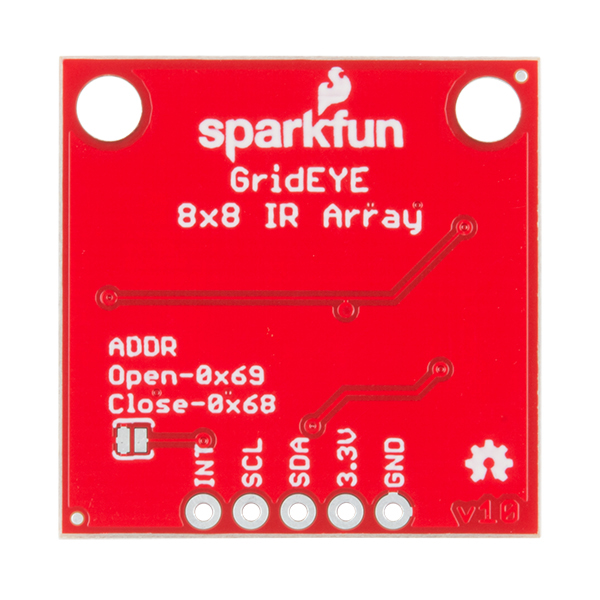

• I2C Адреса: 0x69 (відкрита перемичка, за замовчуванням) або 0x68 (закорочена перемичка)
• 2 порти підключення Qwiic
