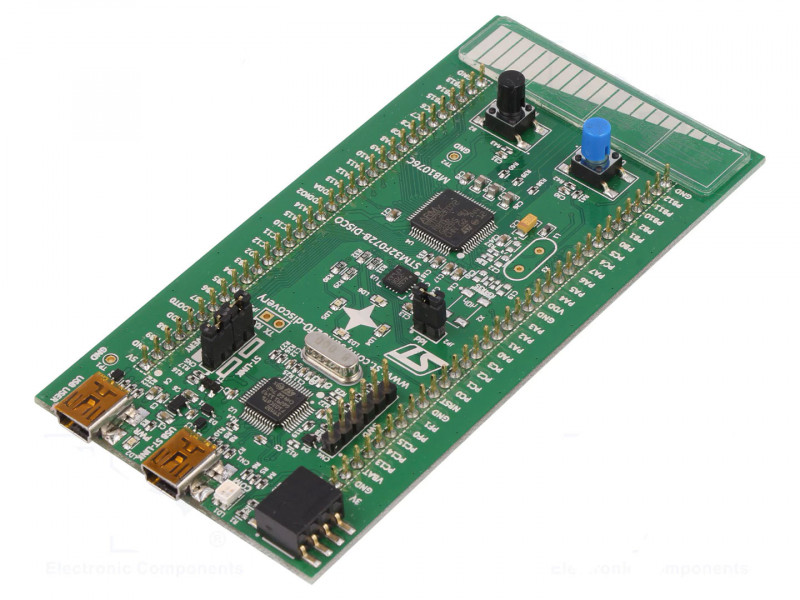

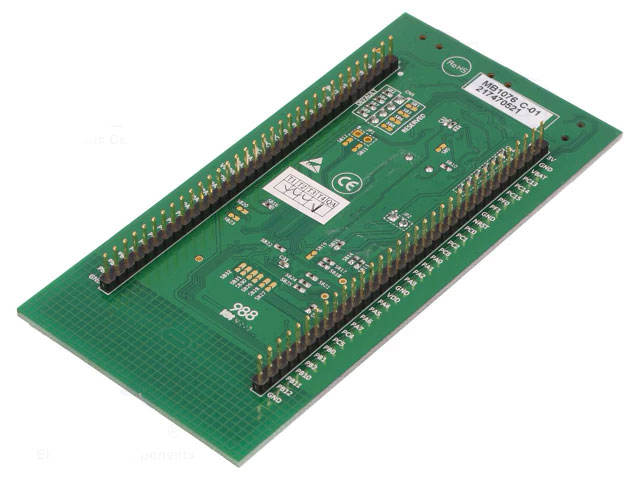

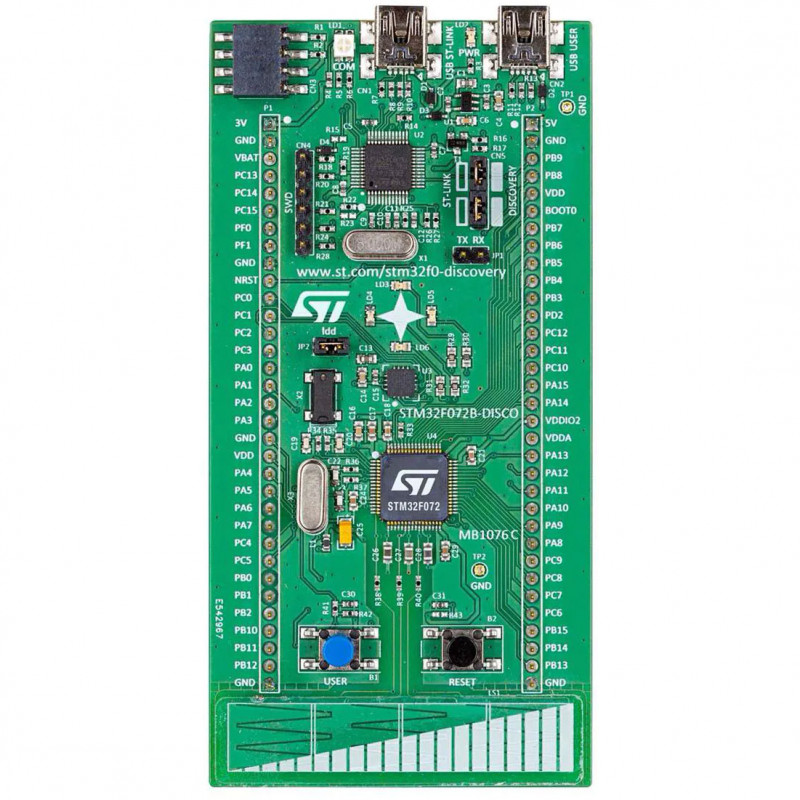

Плата розробника STM32F072B-DISCO

Плата розробника STM32F072B-DISCO - бюджетна макетна плата сімейства Discovery для вивчення можливостей ARM Cortex-M0 мікроконтролера STM32F072RBT6. Мікроконтролер працює на частоті до 48 МГц, містить 128 КБ Flash пам'яті, 16 КБ SRAM та інтерфейси I2C, USART, SPI, CAN, USB, HDMI CEC та ін. Для якнайшвидшої оцінки можливостей мікроконтролера та створення на його основі власних рішень, виробник надає велику кількість готових для запуску прикладів роботи.

Код виробника: STM32F072B-DISCO

Плата знайде своє застосування для створення рішень у широких областях застосування, серед яких системи управління, інтерфейси користувача, мобільні рішення, аудіо/відео приймачі та цифрове ТБ, комп'ютерна периферія, ігрові платформи, навігаційні платформи, промислові рішення, інвертори, принтери, сканери, системи безпеки, відеоінтеркоми, системи кондиціювання та інше.

На плату встановлено емулятор ST-LINK/V2, MEMS гіроскоп, світлодіоди, кнопки, сенсорний слайдер, роз'єм для підключення RF EEPROM та роз'єм MiniUSB. Відмінні риси: мікроконтролер STM32F072RBT6, 48 МГц, ARM Cortex-M0, 128 КБ Flash; вбудований ST-LINK/V2; 3-осьовий гіроскоп L3GD20; сенсорний слайдер; 6 світлодіодів; 2 кнопки; USB інтерфейс користувача (роз'єм MiniUSB); роз'єм для підключення дочірньої плати RF EEPROM; розширення з винесеними контактами мікроконтролера; живлення плати через USB роз'єм.

Області застосування: системи управління, інтерфейси користувача, мобільні рішення, аудіо/відео приймачі та цифрове ТБ, комп'ютерна периферія, ігрові платформи, навігаційні платформи, промислові рішення, інвертори, принтери та сканери, системи безпеки, відеоінтеркоми, системи кондиціювання та інше.

Особливості STM32F072B-DISCO:

• Мікроконтролер STM32F072RBT6 зі 128 Кбайт флешпам'яті, 16 Кбайт SRAM у корпусі LQFP64
• USB FS з роз'ємом Mini-B
• I3G4250D ST MEMS датчик руху 3-осьовий гіроскоп із цифровим виходом
• Один лінійний сенсорний датчик або чотири сенсорні клавіші
• Шість світлодіодів:
  • LD1 (червоний/зелений) для зв'язку USB
  • LD2 (червоний) для живлення 3,3 В
  • Чотири світлодіоди користувача: LD3 (червоний), LD4 (помаранчевий), LD5 (зелений) та LD6 (синій)
• Дві кнопки (користувача та скидання)
• Роз'єм дочірньої плати RF EEPROM
• Роз'єм розширення для входів/виходів LQFP64 для швидкого підключення до макетної плати та легкості перевірки
• Вбудований ST-LINK/V2 з перемикачем для використання комплекту як автономного ST-LINK/V2 (з роз'ємом SWD для програмування та налагодження)
• Гнучкі варіанти живлення: Шина USB або зовнішня напруга 5 В
• Вихід живлення для зовнішніх додатків: 3 В та 5 В
• Комплексне безкоштовне програмне забезпечення, що включає безліч прикладів, частина пакетів STM32CubeF0 або STM32SnippetsL0 або STSW-STM32139 для використання застарілих стандартних бібліотек.
