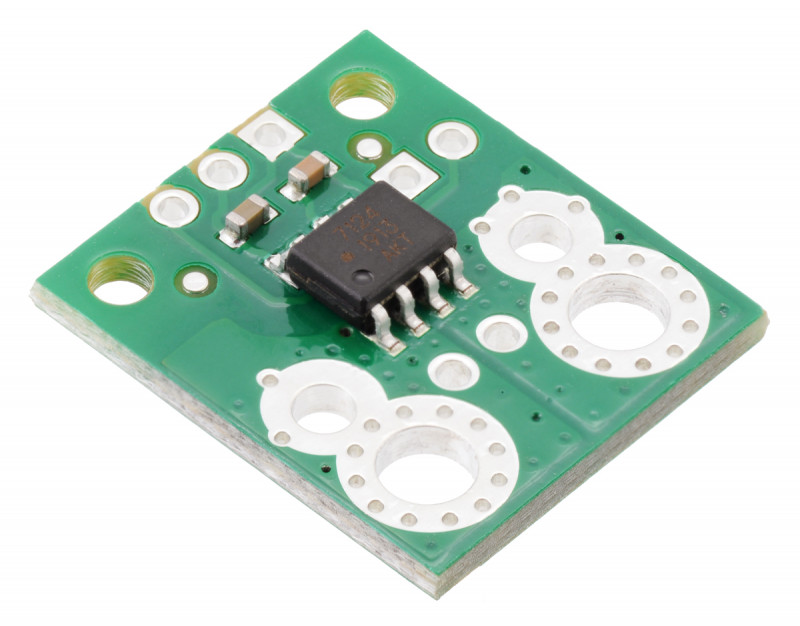

Датчик струму ACHS-7124 від -40A до 40A від Pololu

Модуль є простим носієм двонаправленого датчика струму Broadcom ±40A ACHS-7124 на основі ефекту Холла, який містить низькоопоровий шунт з опором (~ 0.7 мОм) та електричну ізоляцію до 3 кВ RMS. Ця версія датчика вимірює двонаправлений струм з величиною до 40 А і виводить пропорційну аналогову напругу (50 мВ/А) з центром 2.5 з типовою похибкою ±1.5%. Датчик живиться напругою від 4.5 до 5.5 В і призначений для використання в системах з напругою живлення 5 В.

Код виробника: 4033

Рекомендуємо уважно ознайомитись з технічним описом ACHS-712х перед використанням цього продукту.

Ключові функції датчика:

• Внутрішнє опір провідного тракту зазвичай становить 0.7 мОм, а друкована плата виготовлена із міді, тому в платі втрачається дуже мало енергії.
• Використання датчика Холла означає, що ІС здатна електрично ізолювати струмовий шлях від електроніки датчика (до 3 кВ RMS), що дозволяє вставляти датчик у будь-якому місці вздовж поточного шляху струму та використовувати його у додатках, що потребують електричної ізоляції.
• Смуга пропускання датчика 80 кГц, яку можна зменшити, додавши конденсатор упоперек бортових контактів з позначкою «фільтр».
• Висока точність і надійність: типова загальна похибка виходу ±1,5% при кімнатній температурі при заводському калібруванні, надзвичайно стабільна вихідна напруга зміщення та майже нульовий магнітний гістерезис.
• Широкий діапазон робочих температур від -40 до 110°C.

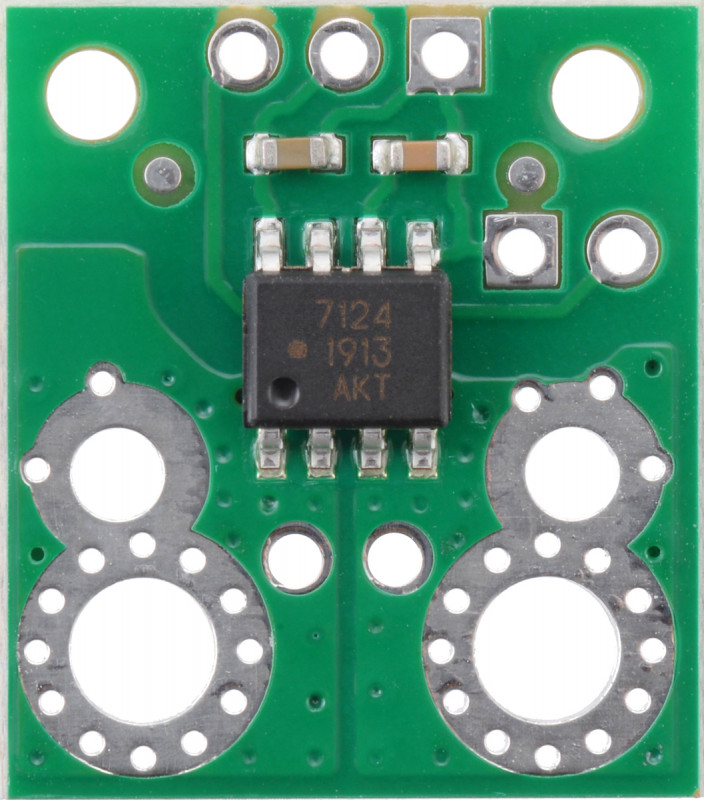

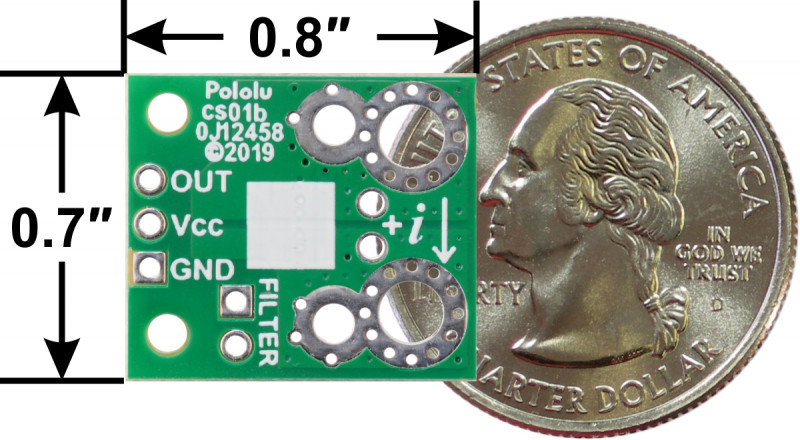

Контакти для підключення позначені на нижній шовкографії, як показано на малюнку. Шовкографія також показує напрямок, що інтерпретується як позитивний потік струму через стрілку +i.

Ми продаємо п'ять різних версій цієї плати (±10A, ±20A, ±30A, ±40A та ±50A), тому вам слід розглянути можливість додавання власних відмітних знаків або міток, якщо ви працюватимете одночасно з кількома версіями. Білий квадрат передбачено на нижній шовкографії плати, щоб полегшити маркування. Можна також розрізнити версії, прочитавши текст на мікросхемі датчика.

Датчик ACHS-7124 працює при напрузі 5 В і розрахований на двонаправлений вхідний струм від -40 А до 40 А. Коли Vcc становить 5 В, вихідна напруга центрується на 2,5 В і змінюється на 50 мВ на ампер вхідного струму, при цьому позитивний Струм збільшує вихідну напругу, а негативний струм зменшує вихідну напругу.

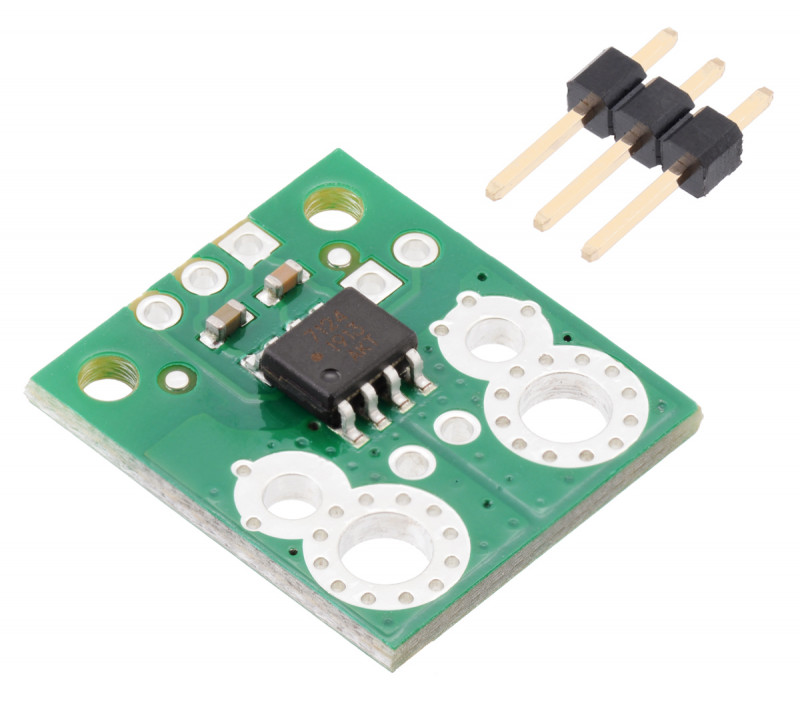

Ця плата поставляється у зібраному вигляді з усіма компонентами поверхневого монтажу, а смужка 3×1 із 2.54 мм контактів конектора включена в комплект, але не припаяна.

Використання датчика:

Цей датчик має п'ять необхідних з'єднань: вхідний струм (IP+ та IP-), живлення логічної частини (VCC та GND) та вихід датчика (OUT).

Датчик вимагає напруги живлення від 4.5 до 5.5 В, підключене через контакти VCC і GND, які позначені на нижній шовкографії, і датчик виводить аналогову напругу, лінійно пропорційне вхідному струму.

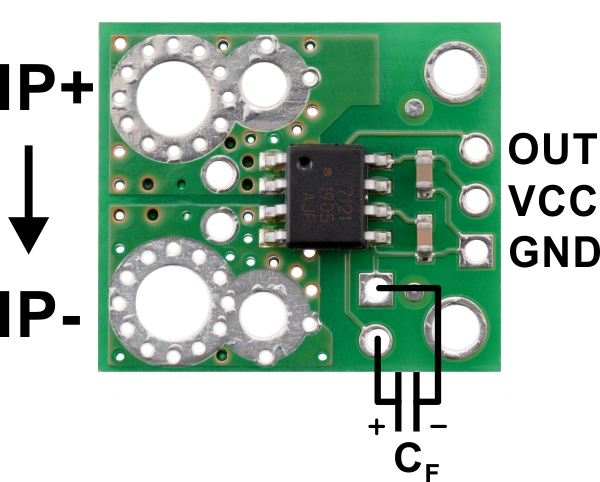

Контакт FILTER дозволяє регулювати пропускну спроможність плати, додаючи конденсатор CF до заземлення (для зручності поруч із контактом FILTER було додано заземлюючу прокладку) паралельно з конденсатором 1 nF, який вже знаходиться на платі. Без зовнішнього конденсатора, що фільтрує, смуга пропускання становить 80 кГц. У технічному описі міститься додаткова інформація про те, як зовнішній конденсатор фільтра впливає на пропускну здатність.

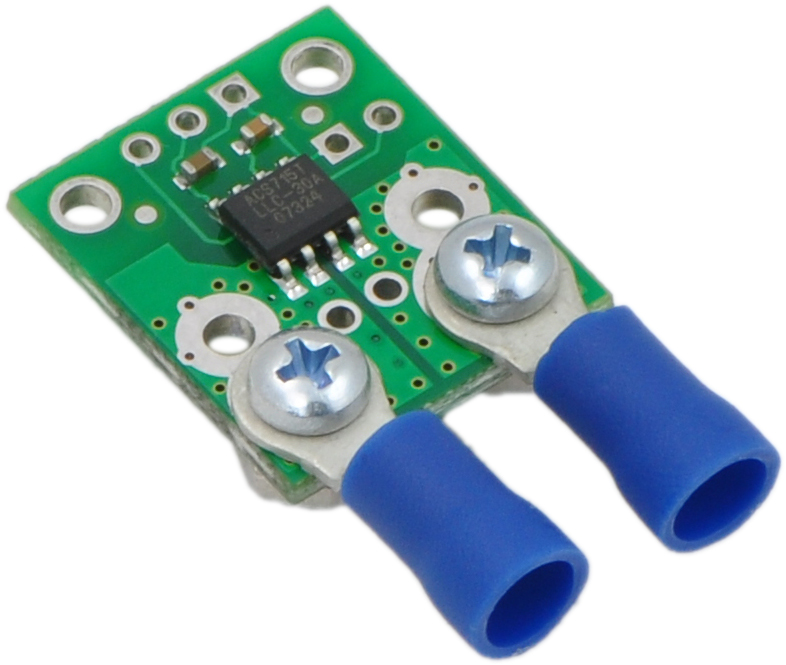

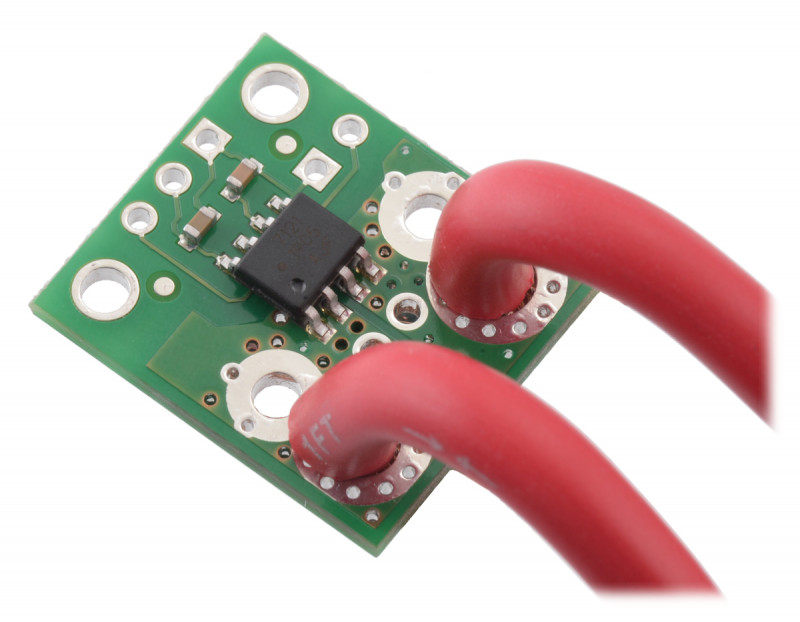

Ви можете підключити модуль датчика струму різними способами. Для слаботочних застосувань можна припаяти 2.54 мм контакти штирів на плату через найменшу пару наскрізних отворів на стороні вхідного струму плати. Для застосування з більш високим струмом ви можете припаяти дроти безпосередньо до наскрізних отворів, які найкраще відповідають вашим проводам, або ви можете використовувати клемні роз'єми без паяння. Найбільша пара наскрізних отворів досить велика для гвинтів М6.

ACS7x4/ACHS-712x Модуль датчика струму, спаяний з високоточними проводами та безпайковими кільцевими клемними роз'ємами (не входить в комплект).

Попередження: Цей продукт призначений для використання при напрузі нижче 30 В. Робота з більш високими напругами може бути надзвичайно небезпечною і повинна виконуватися лише кваліфікованими фахівцями з відповідним обладнанням та захисним спорядженням.

Принципова електрична схема:

Характеристики:

• Чутливість: 0.05 В/А (При живленні джерела 5В)
• Мінімальна логічна напруга: 4.5 В
• Максимальна логічна напруга: 5.5 В
• Споживаний струм: 15 мА
• Версія датчика: від -40А до +40А
• Розмір: 17.78 x 20.32 мм
• Вага: 1.5 г
• Ідентифікаційне маркування:
  • Коди розробки друкованих плат: cs01b
  • Інше маркування друкованих плат: 0J12458, порожній білий квадрат

Посилання:

• Технічна інформація на мікросхему датчика ACHS-7121/7122/7123
• Технічна інформація на мікросхему датчика ACHS-7124/7125
• Габаритні розміри
• 3D модель
• Карта свердлівки
