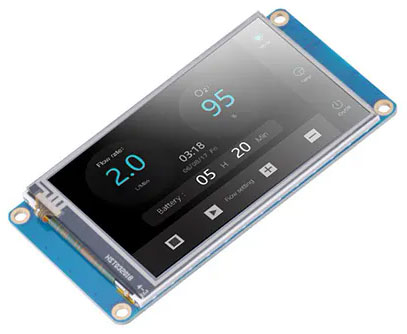

3.2" NEXTION NX4024T032 Basic Series 400х240

Панель Nextion NX4024T032 - це невеликого розміру інтерфейсна система, що складається з контролера, що управляє, дисплея і сенсорної панелі. Панель забезпечує інтерфейс керування та візуалізації між людиною та процесом, машиною, програмою або пристроєм. Nextion в основному застосовується як інтерфейс користувача до Інтернету речей (IoT) або для пристроїв побутової та промислової електроніки.

Код виробника: IM150416005

Nextion включає апаратну частину (серію плат TFT) та програмну частину (редактор Nextion). Плата Nextion TFT використовує лише один послідовний порт для зв'язку з керуючим комп'ютером або контролером. Це дозволяє користувачам уникнути клопоту проводки та написання інтерфейсної частини програми. Як елементи керування редактор Nextion має такі масові компоненти, як кнопка, текст, індикатор виконання, повзунок, панель інструментів і т. д. Функція перетягування дозволяє користувачам витрачати менше часу на програмування, що зменшує на 99% їхнє робоче навантаження при розробці. За допомогою цього редактора WYSIWYG розробка графічного інтерфейсу користувача є простим завданням.

Для підключення панелі до пристрою достатньо одного поширеного послідовного інтерфейсу. Панелі HMI сімейства Nextion легко адаптуються до існуючих проектів.

NX4024T032 - це потужний 3.2'' HMI інтерфейсний модуль, який є членом сімейства Nextion. Особливості: 3.2-дюймовий TFT 400x240 резистивний сенсорний екран, 4M Flash, 3584 байт оперативної пам'яті, 65000 кольорів, що відображаються на дисплеї.

Характеристики:

• Роздільна здатність: 400 х 240
• Палітра кольорів: RGB 65K в натуральних тонах

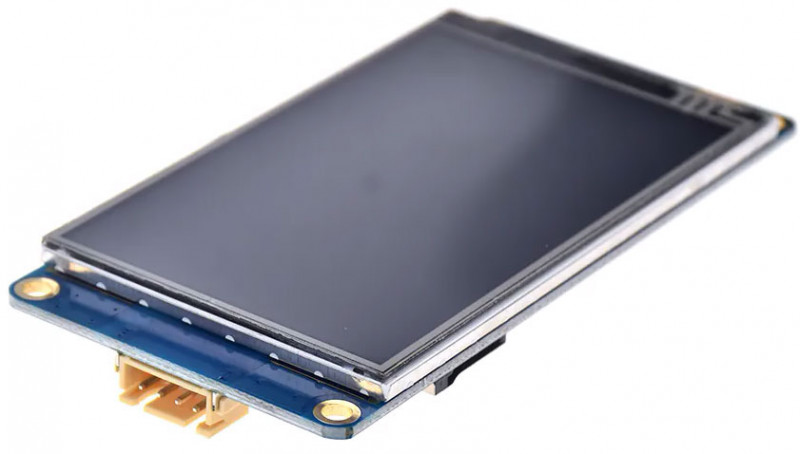

• Тип дисплея: TFT-екран із вбудованою резистивною сенсорною панеллю

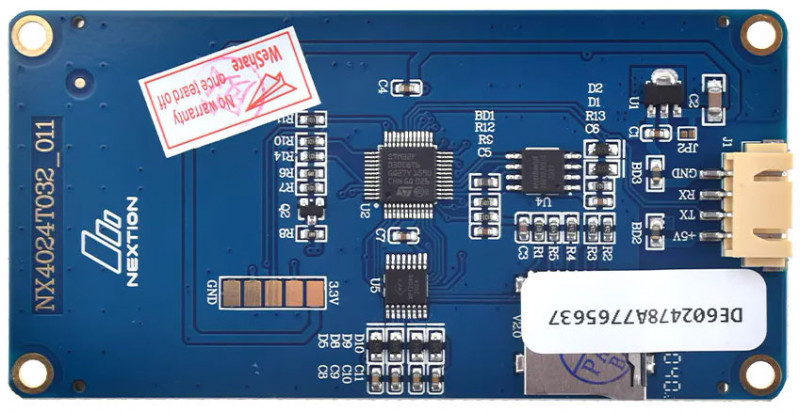

• Підключення: 4-контактний послідовний інтерфейс з рівнями TTL
• Внутрішня пам'ять: Флеш-пам'ять 4M для коду користувача та даних.
• Додаткова пам'ять: Вбудований слот для картки micro-SD для оновлення прошивки
• Регульована яскравість: інтервал регулювання становить 1%
• Напруга живлення: 5В
• Споживаний струм: 65мА

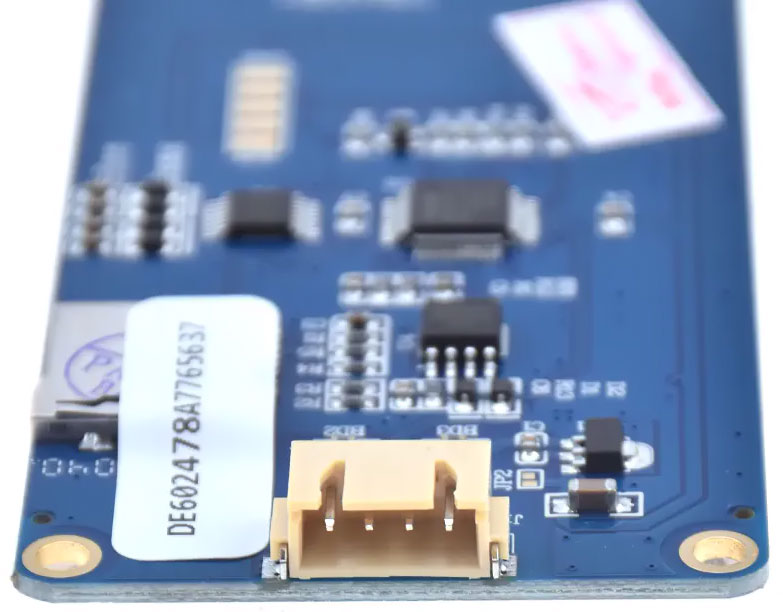

• USART порт: XH2.54 4P
• Температура зберігання: -30 ~ 85 °C
• Робоча температура: -20 ~ 70 °C
• Компоненти Nextion Editor: Text, Scrolling Text, Number, Xfloat, Button, Progress Bar, Picture, Crop, Hotspot, TouchCap, Gauge, Waveform, Slider, Timer, Variable, Dual-state Button, Checkbox, Radio, QRcode
• Підтримувані кодування: ascii, utf-8, iso-8859-1~15, gb2312, ks_c_5601-1987, big5, windows-874/1255/1256/1257/1258, koi8-r, shift-jis
• Згладжування шрифтів (антиалиазинг): так
• Розміри: 95*47.6*4.6 мм
• Сумісність: Сумісний з Raspberry Pi, Arduino та з іншими мікро-контролерами та мікро-комп'ютерами
• Сертифікати: CE / EMC, RoHS (сертифікати)
• Модель: NX4024T032
