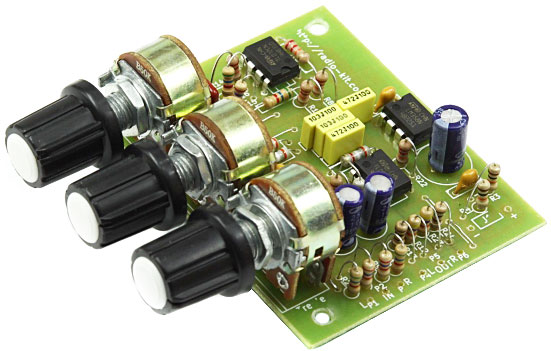

Конструктор "Темброблок стерео K262"

код: AOC713

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

275 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки
Поставити запитання

Темброблок призначений для використання в аудіоапаратурі та дозволяє плавно змінювати частотну характеристику звукового сигналу, посилюючи або послаблюючи в області низьких, середніх та високих частот. Для цього його слід підключити між попереднім підсилювачем та підсилювачем потужності звукового тракту. Регулювання здійснюється трьома здвоєними потенціометрами RV1-RV3 (RV1 для низьких частот, RV2 для високих та RV3 для середніх). В якості активних елементів, використовуються операційні підсилювачі з малим шумом та з низьким коефіцієнтом нелінійних спотворень.

Технічні характеристики:

U живлення: 6 - 20 В
U вхідне: 0,1 - 0,2 В
U вихідне: до 0,5 В
I струм: 15 мА
Регулювання: НЧ 10 - 300 Гц
ВЧ: 3 - 20 кГц

Загальний опис:

На елементі U1 зібрано фільтр низьких та високих частот, які регулюються змінними резисторами RV1 та RV2 відповідно. На елементі U3 фільтр середніх частот, регульований потенціометром RV3.

Елемент U2 формує стабілізовану віртуальну землю, що дозволяє використовувати пристрій під час однополярного живлення.

Примітка:

Правильно зібрана схема налаштування не потребує.
Номінал вихідних конденсаторів C9, C17 можуть бути збільшені для поліпшення характеристик області НЧ.

Електрична схема:

Схема розташування елементів:
