1.28" 240×240 РК кольоровий дисплей 65K (SPI інтерфейс)від Waveshare

код: DPC442

1.28" 240×240 РК кольоровий дисплей 65K (SPI інтерфейс)від Waveshare

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

578 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки
Задати питання

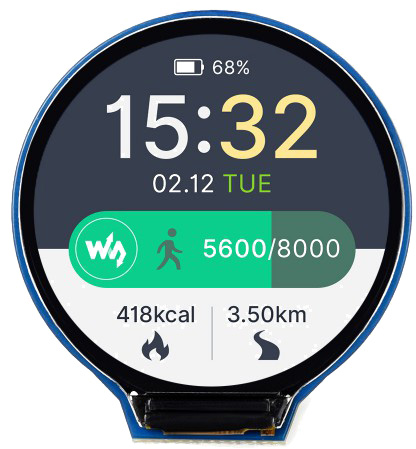

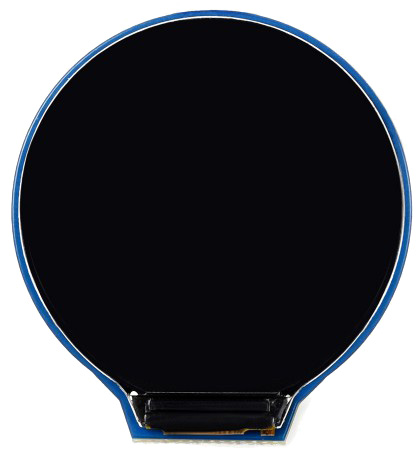

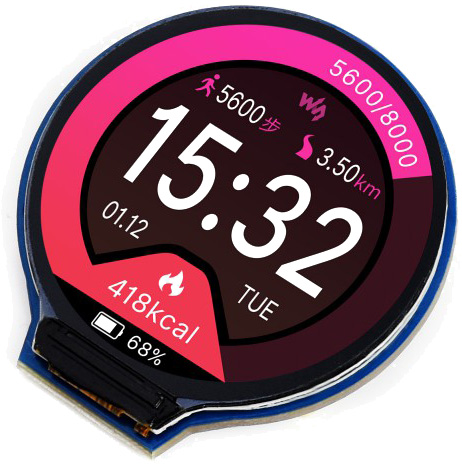

1.28-дюймовий круглий РК-дисплей з відображенням 65 000 кольорів RGB при роздільній здатності 240 × 240 та інтерфейсом підключення SPI. Дисплей використовує драйвер GC9A01 та має багату підтримку бібліотеками під сучасні мікроконтролери та міні-комп'ютери. Кругла форма дисплея дозволяє створювати на основі унікальні пристрої круглої форми.

Код виробника: 19192, 1.28inch LCD Module

Особливості:

Роздільна здатність 240×240, 65 тис. кольорів RGB, чітке та барвисте зображення
Інтерфейс SPI зводить до мінімуму кількість необхідних контактів введення-виведення, підтримує плати контролерів, такі як Raspberry Pi/Jetson Nano/Arduino/STM32.
Постачання ресурсів для розробки (приклади для Raspberry Pi/Arduino/STM32)

Характеристики:

Робоча напруга живлення: 3.3 В/5 В
Роздільна здатність дисплея: 240 × 240 пікселів
Інтерфейс: 4-провідний SPI
Розмір дисплея: Φ32.4 мм
Тип матриці дисплея: IPS
Розміри пікселя: 0.135×0.135 мм
Драйвер дисплея: GC9A01
Розміри плати дисплея: 40.4×37.5 мм Φ37.5 мм

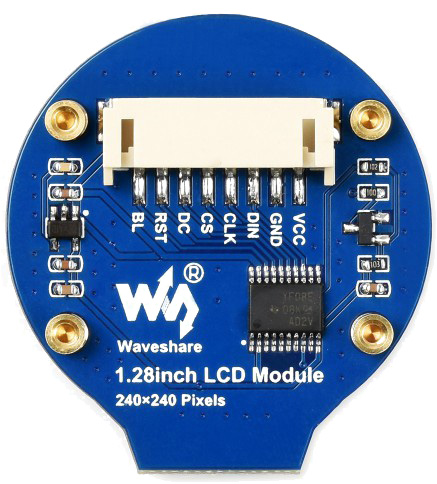

Розміщення та призначення елементів на платі дисплея:

Позначення сигналу	Призначення
VCC	Живлення (вхід 3.3 В / 5 В)
GND	Загальний
DIN	Вхід даних SPI
CLK	SPI тактовий вхід
CS	Вибір чіпа, активний низький рівень
DC	Вибір даних/команд (високий для даних, низький для команди)
RST	Скидання, активний низький рівень
BL	Живлення підсвічування

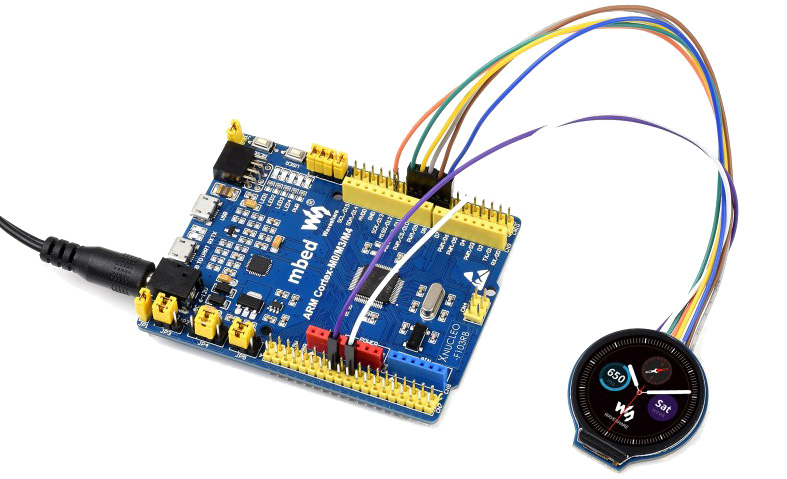

Приклади підключення дисплея:

Комплектація:

1.28" РКІ модуль x1
PH2.0 8-контактний 20 см кабель x1

Посилання:

Wiki
