Gravity: Вимірювач кількості опадів - I2C & UART

Датчик дощу DFRobot – надійний та зручний інструмент для вимірювання кількості опадів. Датчик опадів, заснований на принципі ковша, що перекидається, надає користувачам дані про кількість опадів в міліметрах і часу роботи системи. Датчик не має всередині електронних компонентів і має порожнє дно, яке дозволяє дощовій воді автоматично стікати, що робить його більш стабільним та чутливим. Він підтримує виведення даних I2C і UART, сумісний з micro: bit, Arduino, ESP32, Raspberry Pi. Цей датчик опадів, інтегрований з простим у використанні інтерфейсом Gravity, можна використовувати для налаштування системи моніторингу дощу за допомогою наданих готових бібліотек. Датчик опадів ковша, що перекидається, може надавати високоякісні дані про опади для метеостанцій, станцій моніторингу навколишнього середовища або «розумних» ферм.

Код виробника: SEN0575

Що таке датчик дощу з ковшем, що перекидається?

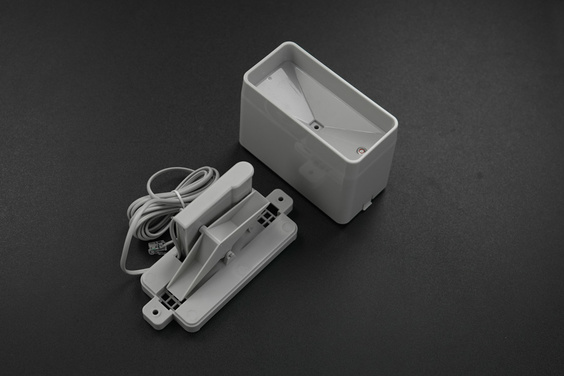

Датчик дощу з ковшем, що перекидається, є одним з найбільш часто використовуваних пристроїв моніторингу опадів у метеорологічних спостереженнях. Він складається з контейнера для збору та мірного механізму. Під час дощу вода надходить у збірний контейнер через верхній отвір і через лійку стікає в відро, що перекидається. При накопиченні певної кількості води відро, що перекидається, втрачає рівновагу і перекидається, генеруючи імпульсний сигнал кожним наконечником. Записуючи кількість імпульсних сигналів, контролер може розрахувати кількість опадів.

Примітка. Плата адаптера сигналу не є водонепроникною. Не піддавайте плату адаптера сигналу впливу дощу.

Схема підключення датчиків Gravity та Arduino Uno:

Основні функції:

• Вимірює кількість опадів у міліметрах та час роботи системи.
• Жодних електронних компонентів усередині
• Конструкція з порожнім дном для автоматичного дренажу
• Підтримує виведення даних I2C та UART.
• Сумісний з micro:bit, Arduino, ESP32, Raspberry Pi.
• Інтегрований із інтерфейсом Gravity.
• Готові бібліотеки для простого налаштування системи моніторингу дощу

Застосування:

• Моніторинг погоди
• Моніторинг довкілля
• Розумне сільське господарство
• Дослідження та освіта

Характеристики:

• Робоча напруга: від 3.3 до 5.5 В постійного струму
• Робочий струм: <3 мА
• Вихідний сигнал: I2C/UART
• Роздільна здатність: 0.28 мм
• Робоча температура: від -40 до 85 ° C

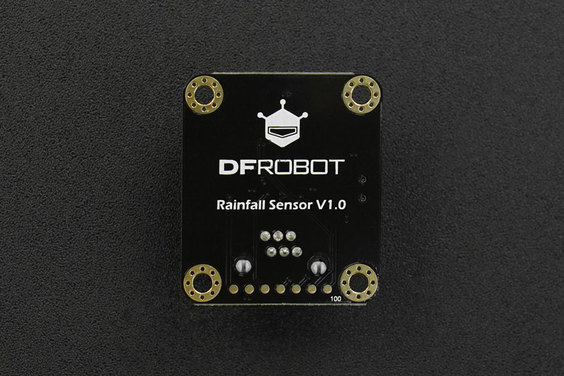

• Розмір друкованої плати: 32 мм x 37 мм
• Розмір ковша, що перекидається: 118 мм*59 мм*80 мм
• Розмір монтажного отвору: 3.1 мм
• Вага: 119 г (відро, що перекидається), 5.3 г (друкована плата)

Посилання:

• Wiki
• Принцип дії датчиків дощу

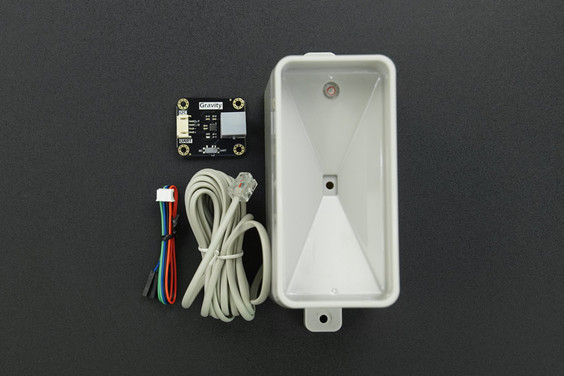

Комплектація:

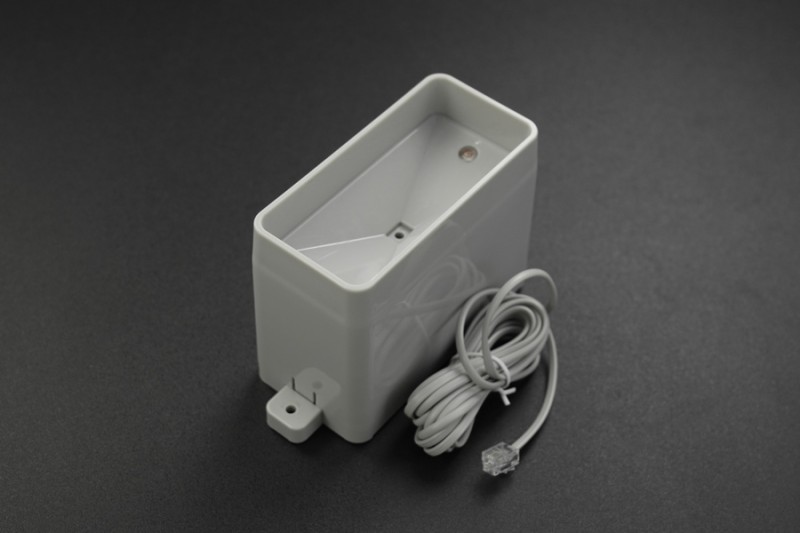

• Gravity: Датчик дощу з ковшем, що перекидається х 1

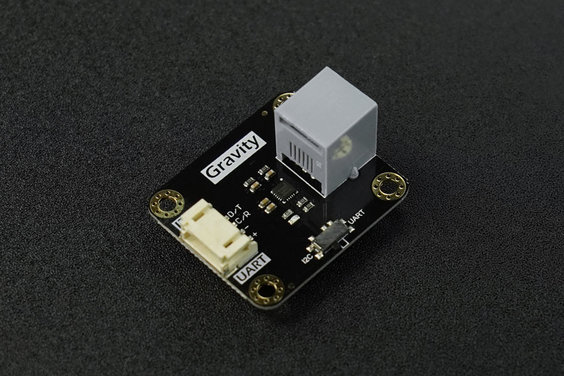

• Адаптер сигналу x1
• Роз'єм датчика Gravity-4P I2C/UART x1
