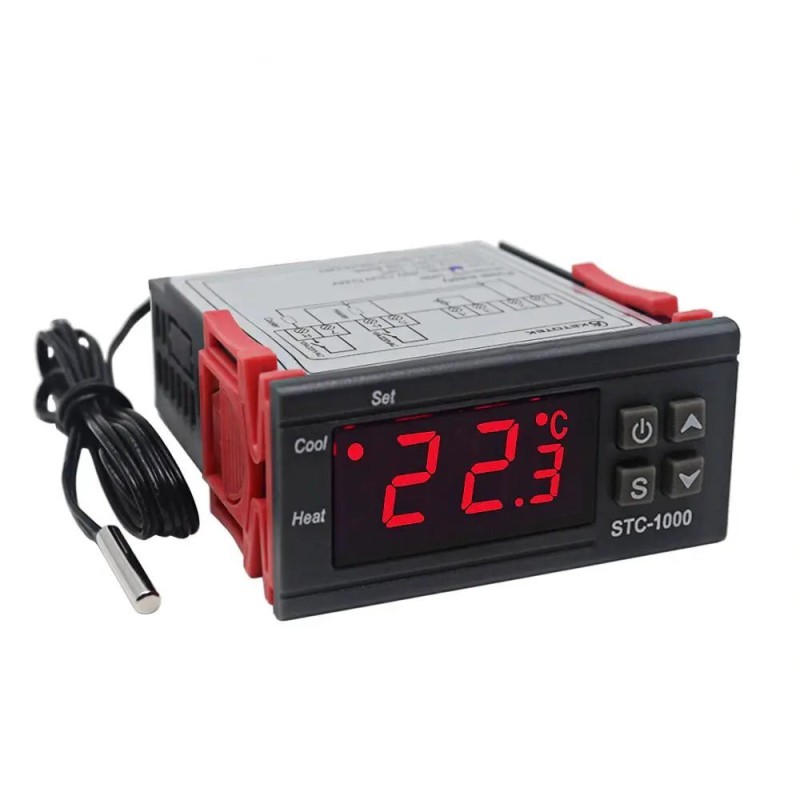

Терморегулятор-термостат STC-1000 220В 10А (°С)

Термостат STC-1000 працює від мережі і може комутувати навантаження до 10А. З особливостей – можливість управляти як нагрівачем, так і охолоджувачем (температура включення реле вище, ніж температура відключення), програмована затримка старту і температурний гістерезис (різниця між температурою включення і відключення реле). Температурний датчик йде в комплекті.

Характеристики:

• діапазон контрольованих температур: від -50 до +99 °C
• максимальний струм реле: 10А
• живлення: змінна напруга 110-230 В (50/60 Гц)
• датчик температури: NTC 25°C = 10K (B3435 ±1%) влагозахистний
• точність: ±1 °C
• крок регулювання: 0.1 °C
• розміри: 75 x 34 x 85 мм
• робоча температура пристрою: 0 ~ 60 °C, вологість: 20% - 85%
• клас захисту: IP65
• довжина проводу датчика: 1 м

Меню управління:

• F1 (temperature set value) - встановлення температури -50°C ~ +90°C (за замовчуванням 10 °C)
• F2 (Difference set value) - встановлення порога включення 0.3 °C - 10 °C (за замовчуванням 0.5 °C)
• F3 (Compressor delay time) - час затримки увімкнення компресора 1 ~ 10 хв (за замовчуванням 3 хв)
• F4 (Temperature calibration value) - калібрування датчика температури від -10 до +10 °C (за замовчуванням 0 °C)

Для виключення і включення контролера треба натиснути кнопку вмикання/вимикання та утримувати не менше 3 секунд. Для перегляду температури, на підтримку якої запрограмований контролер треба натиснути стрілку вгору", на дисплеї відобразиться температура задана в програмі. Може задаватися в діапазоні від -50 до +99 градуси з точністю до однієї десятої. Заводські налаштування задані +10 °С.

Натискання стрілки "вниз" виводить гістерезис на який налаштований контролер. Може задаватися від 0.3 до 10 градусів з точністю до десятих (заводські налаштування - 0.5 °C). Для входу в режим програмування натискаємо і утримуємо кнопку S не менше 3 секунд. На дисплеї з'явиться F1. Натискаємо кнопку S і утримуємо. На дисплеї відобразиться задана температура. Не відпускаючи кнопку S стрілки "вгору" або "вниз" задаємо необхідну температуру. Наприклад, 24 градуси. Відпускаємо кнопку S і натискаємо стрілку вгору". На дисплеї відобразиться F2. Натискаємо кнопку S і на дисплеї відобразиться задана дельта температури. Утримуючи кнопку S стрілки "вгору" і "вниз" задаємо необхідну дельту. Наприклад, 1.5 градуса.

Якщо на дисплеї відобразилося Er (помилка), натискаєте будь-яку клавішу і тримаєте до перезавантаження контролера. Після цього всі налаштування скинуться на заводські.

Комплектація:

• термостат
• датчик температури
• інструкція на англ.

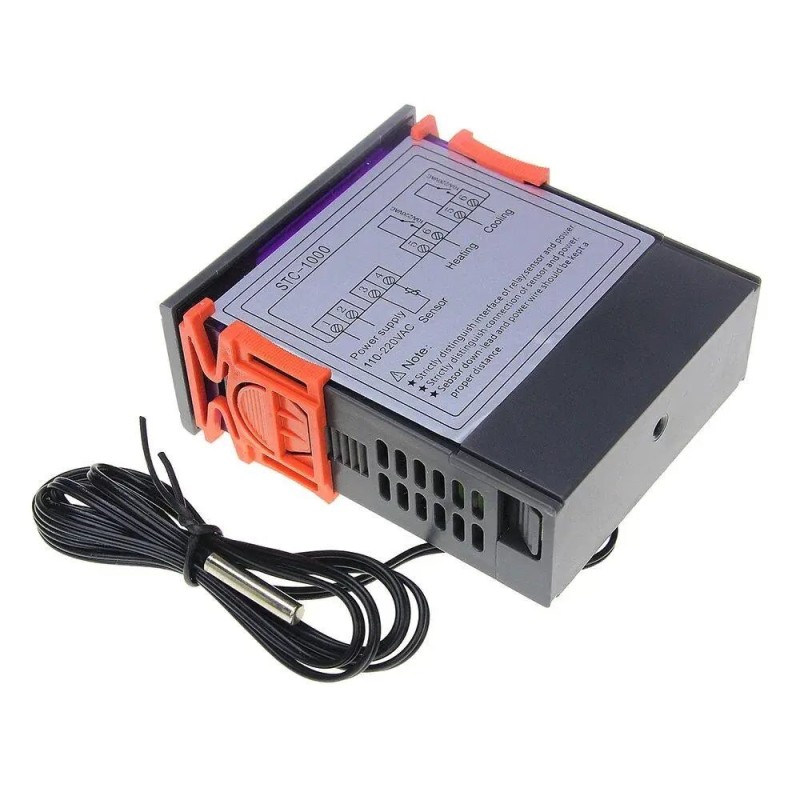

Підключення:
