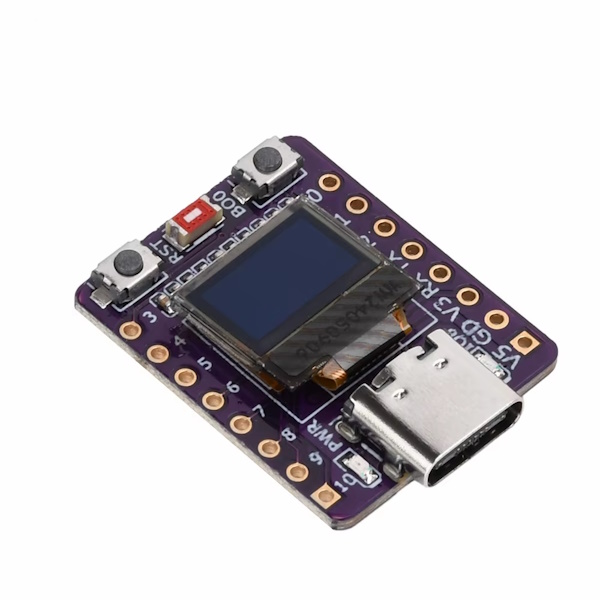

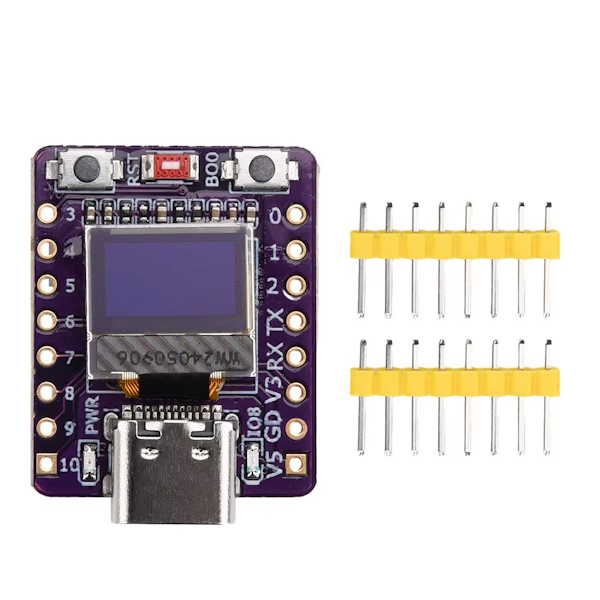

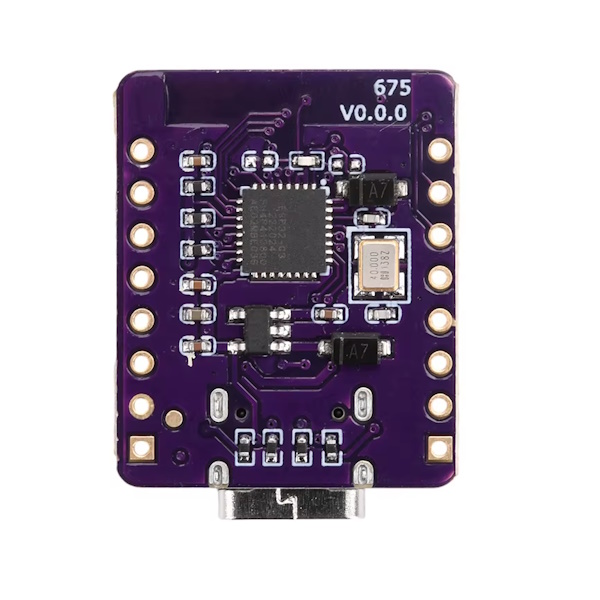

Міні-плата розробника ESP32-C3 BT5.0 OLED-0.42

Павел (18.12.2025)

Для работы с этим модулем в Arduino IDE чаще всего используется библиотека U8g2, так как она гибко настраивается под нестандартное разрешение 72x40 и смещение (offset) пикселей, характерное для этих 0.42" OLED-экранов.
Настройка библиотек:
В Arduino IDE перейдите в Sketch -> Include Library -> Manage Libraries...
Найдите и установите библиотеку U8g2.
Пример кода (скетч)
Этот код выводит "Hello!" и значение встроенного таймера:

#include
#include
#include

// Настройка пинов I2C для ESP32-C3 OLED-0.42
#define OLED_SDA 5
#define OLED_SCL 6

// Инициализация дисплея SSD1306 72x40
// Используем конструктор для SSD1306 72x40 с аппаратным I2C
U8G2_SSD1306_72X40_ER_F_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

void setup() {
// Инициализация шины I2C на нужных пинах
Wire.begin(OLED_SDA, OLED_SCL);

// Инициализация дисплея
u8g2.begin();
}

void loop() {
u8g2.clearBuffer(); // Очистка внутреннего буфера

// Выбор шрифта (полный список на github.com)
u8g2.setFont(u8g2_font_ncenB08_tr);

// Вывод текста
u8g2.drawStr(0, 15, "ESP32-C3");

u8g2.setFont(u8g2_font_6x10_tf);
u8g2.setCursor(0, 30);
u8g2.print("Uptime: ");
u8g2.print(millis() / 1000);
u8g2.print("s");

u8g2.sendBuffer(); // Отправка данных из буфера на дисплей

delay(1000);
}

Важные нюансы при прошивке:
Выбор платы в Arduino IDE: Выберите "ESP32C3 Dev Module".
USB CDC On Boot: В меню Tools установите USB CDC On Boot: "Enabled". Это позволит вам видеть вывод в Serial Monitor через встроенный USB-разъем.
Смещение (Offset): Если изображение на экране сдвинуто или "обрезано", используйте конструктор U8G2_SSD1306_72X40_ER_F_HW_I2C (как в примере выше), так как он учитывает специфическое смещение для панелей 0.42".

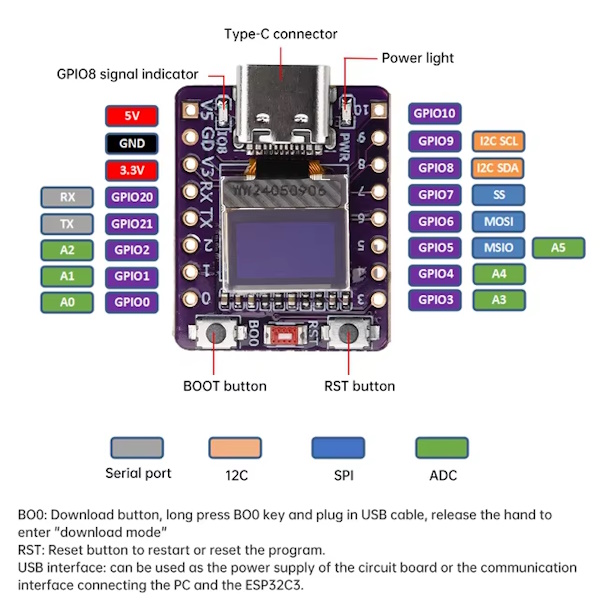

Пины: В некоторых ревизиях плат SDA/SCL могут быть на GPIO 8/9, но в 90% случаев для версии с OLED-0.42 используются именно GPIO 5 (SDA) и GPIO 6 (SCL).

Олександр (24.10.2025)

Друзі підкажіть, хто чипляв до неї плати з акселерометрами типу mpu6050 , як змусити їх працювати шина I2C не бачить MPU? вже прописував на яких конкретно пінах SCL SDA і все дарма (

Андій (12.06.2025)

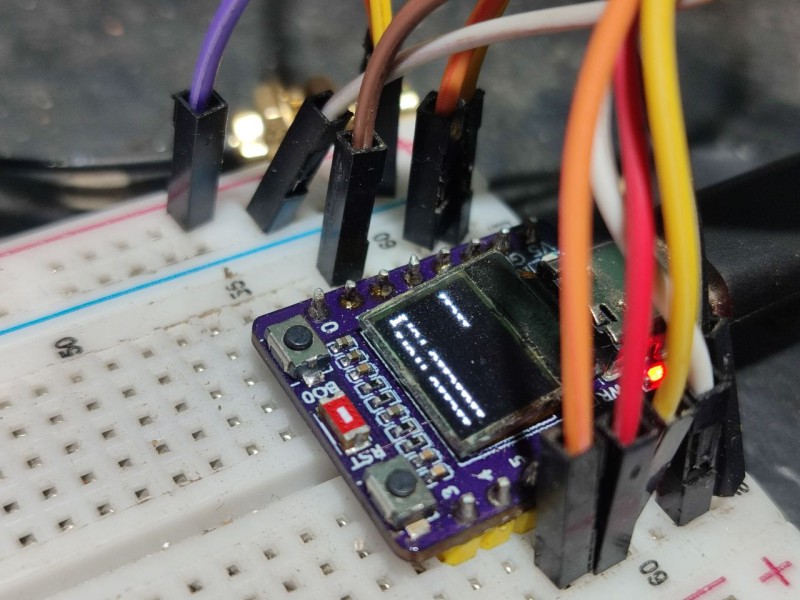

Люди, в кого є, поділіться, якщо не шкода, platformio.ini та прикладом HelloWorld. Ну все перепробував - фігню видає, Рве зображення, не розумію де я не так що роблю

Кислощаєв Андрій (10.04.2025)

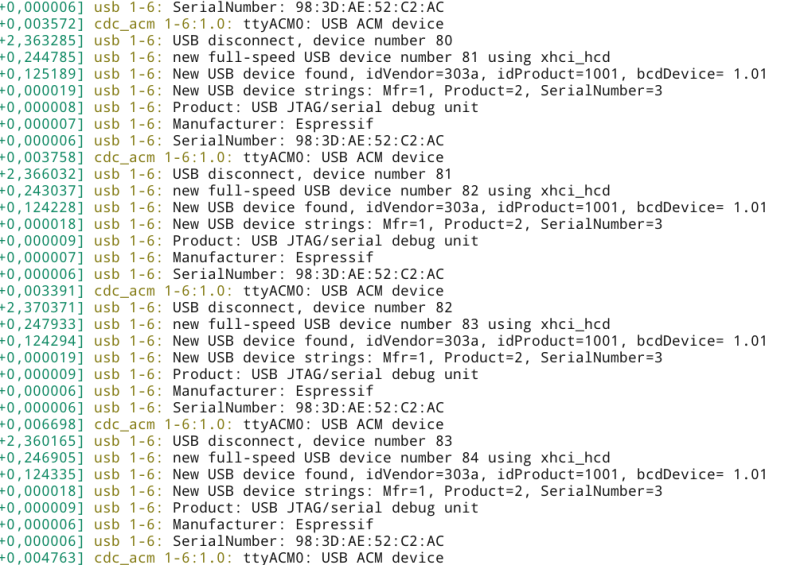

а якщо при підключенні boot-loop це норм?
чи під заміну?

Дмитрий (30.01.2025)

Так, народ! А расписать какие 11 ШИМ и какие 4 АДЦ??? Цифры не сходятся!

Микола (27.11.2024)

Дуже потужний SOC, не дивлячись на обмежений набір команд платформи RISC-V. У деяких тестах швидше S3 на одному ядрі.
