Модуль триосьового акселерометра на ADXL326 (+-16g аналоговий вихід) від Adafruit

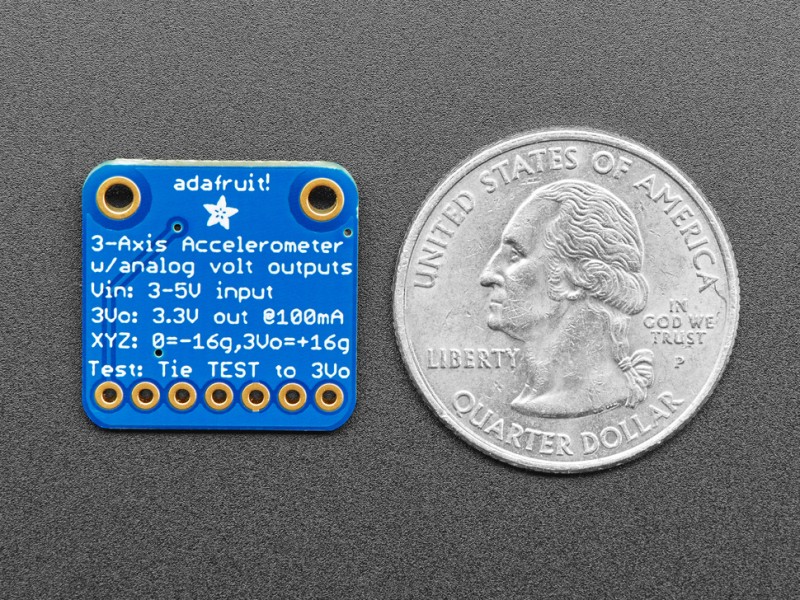

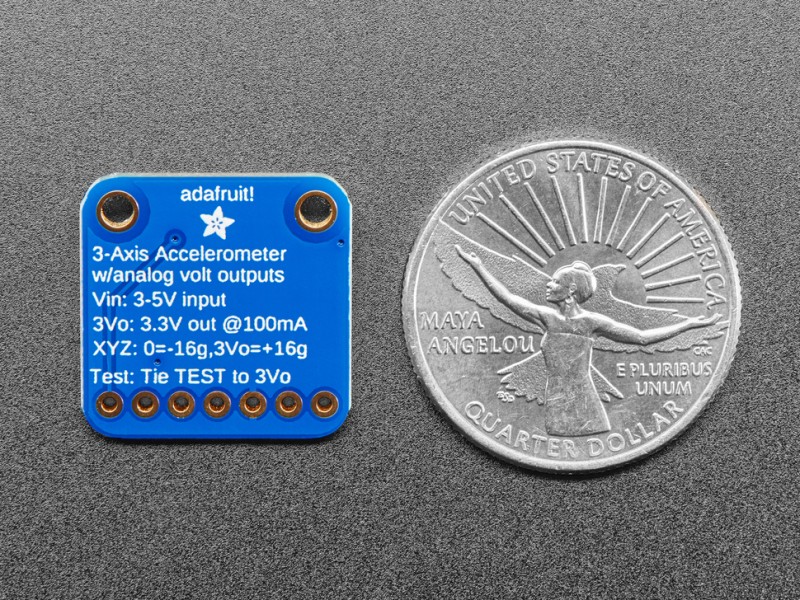

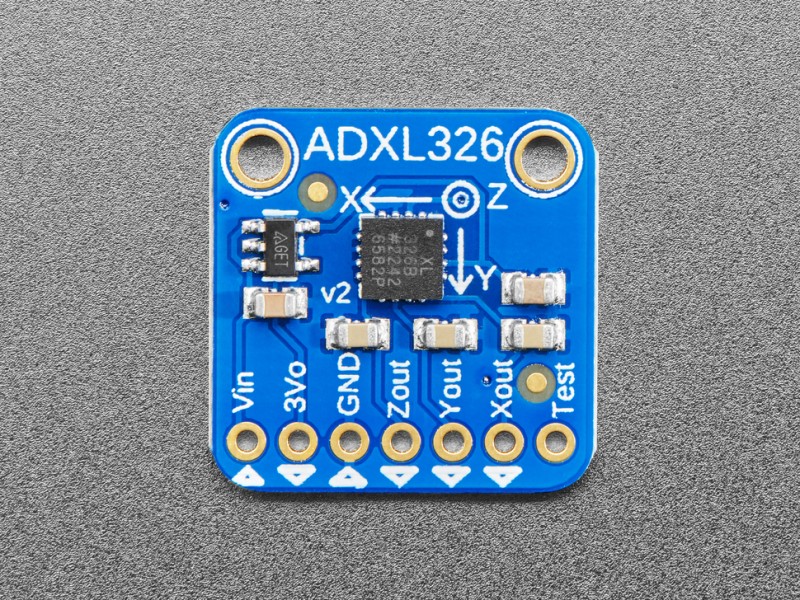

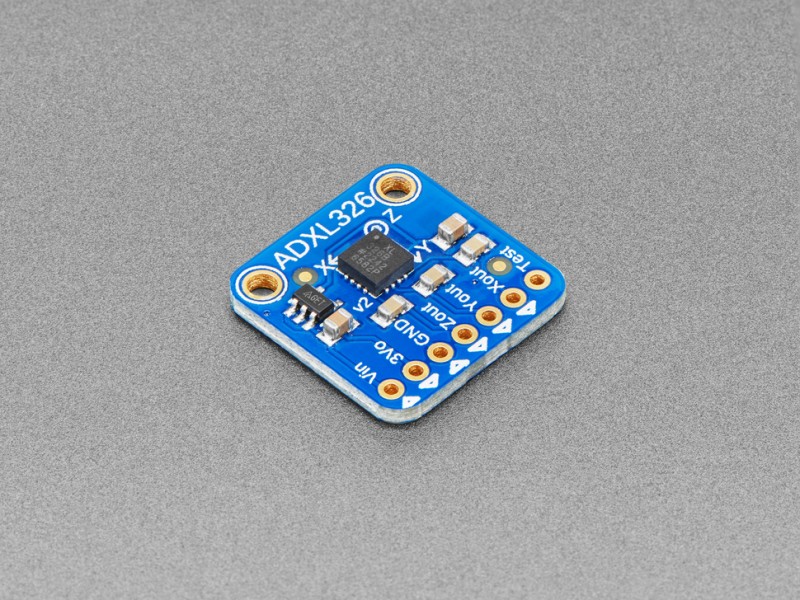

Нова версія улюбленого всіма триосьового акселерометра - він навіть має вбудований регулятор 3.3, що робить його ідеальним вибором для взаємодії з 5-вольтовим мікроконтролером, таким як Arduino. Цей модуль з 3 аналоговими виходами для вимірювань прискорень по осях X, Y та Z на платі 19 х 19 мм. ADXL326 - це найновіша і найкраща модель від Analog Devices, відома своїми винятковими якісними пристроями MEMS. VCC приймає напругу живлення до 5 В і регулює його до 3.3 за допомогою вихідного стабілізатора напруги. Аналогові виходи є ратіометричними: це означає, що вихід вимірювання 0g завжди становить половину від вихідної напруги 3.3 (1.65), -16g - 0, а 16g - 3.3 з повним масштабуванням між ними.

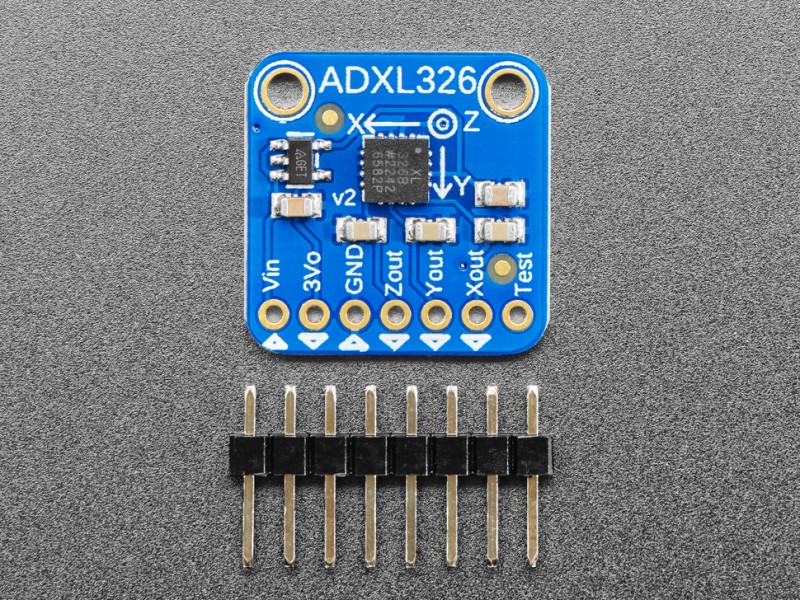

Модуль повністю зібраний та протестований. Поставляється з 8-контактним стандартним роз'ємом 2.54 мм на випадок, якщо ви захочете використовувати його з макетною платою або перфорованою платою. Два монтажні отвори 2 мм для легкого кріплення.

Конденсатори фільтра XYZ мають ємність 0,1 мкФ для смуги пропускання 50 Гц.

Характеристики:

• Напруга живлення: від 3 до 5 В
• Мікросхема: ADXL326
• Тип виходів: аналоговий
• Розміри:
  • Довжина: 19 мм
  • Ширина: 19 мм
  • Висота: 3,14 мм
• Вага: 1.29 г

Посилання:

• Документація на модуль
• Документація на мікросхему датчика
