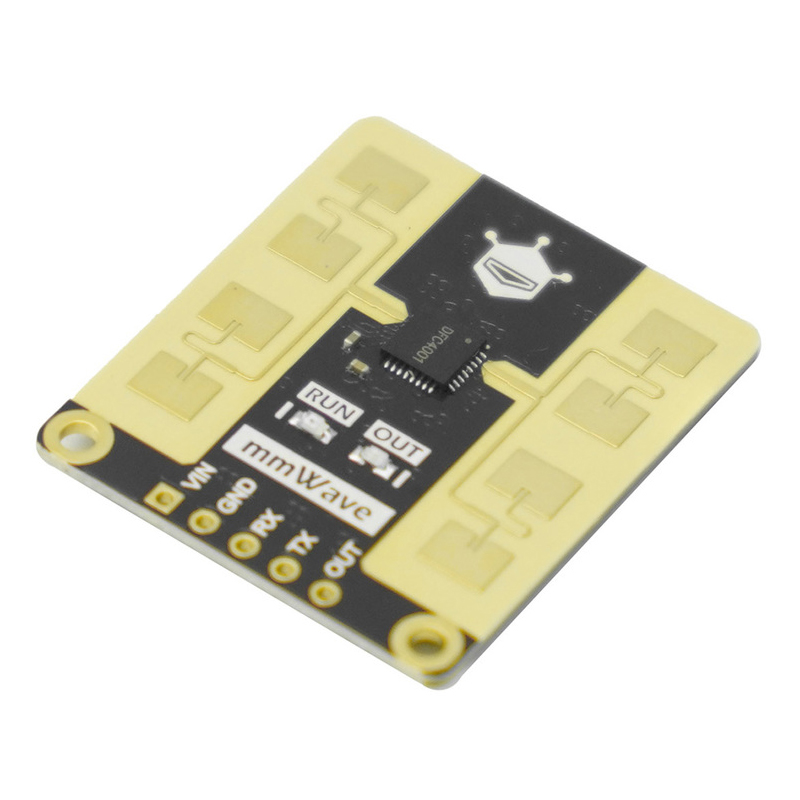

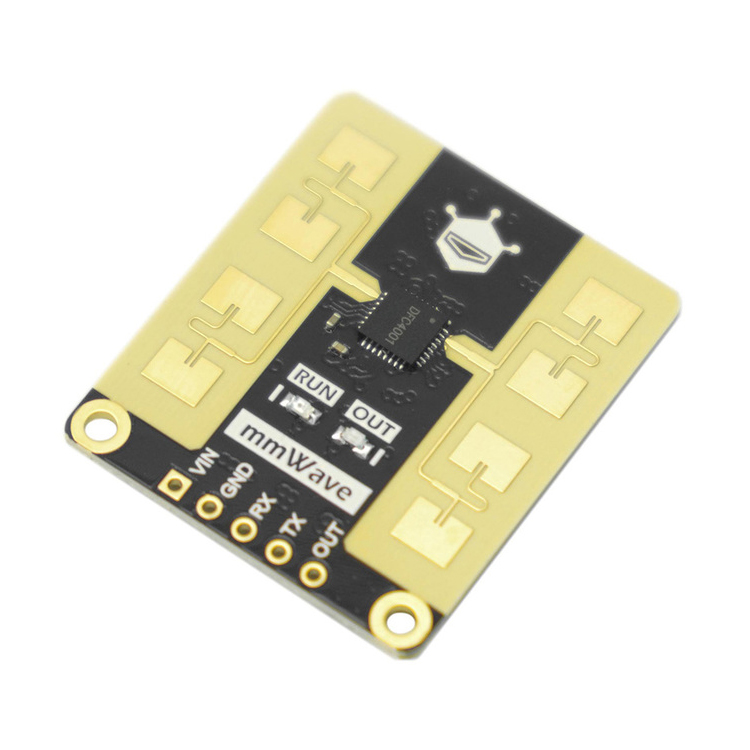

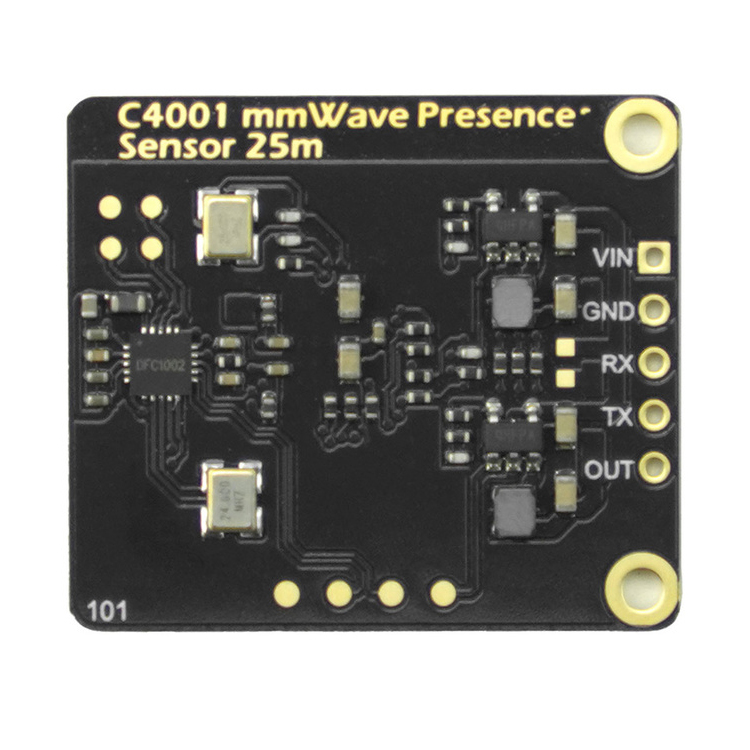

Мікрохвильовий датчик присутності та руху mmWave - C4001 24ГГц 25м UART від DFRobot

Датчик присутності міліметрового діапазону C4001 використовує сигнал із частотою 24 ГГц. Він має кут виявлення 100 ° по горизонталі, дальність виявлення присутності 16 метрів і дальність виявлення руху та вимірювання відстані 25 метрів. Він підходить для виявлення присутності людини, моніторингу довкілля та проектів моніторингу у реальному часі.

Код виробника: SEN0609

Функції:

• Виявлення людини: дальність виявлення до 16 метрів, дальність виявлення руху до 25 метрів.
• Відстань виявлення: від 1.2 до 25 метрів.
• Визначення швидкості: діапазон від 0.1 метрів за секунду до 10 метрів за секунду.
• Висока схибленість, не схильність до впливу снігу, серпанку, температури, вологості, пилу, світла, шуму і т.д.
• Керування вихідними сигналами високого та низького рівня через порти вводу/виводу.
• Управління входом та виходом через послідовний порт.
• Невеликий розмір, простота інтеграції.

Застосування:

• Виявлення людини
• Визначення відстані та швидкості
• Моніторинг довкілля
• Промислова автоматизація
• Моніторинг та відстеження в реальному часі

Характеристики:

• Робоча напруга: від 3.3 до 5 В
• Максимальна дальність виявлення: 25 м
• Кут променя: 100 * 40 °
• Режим модуляції: FMCW
• Робоча частота: 24 ГГц
• Робоча температура: від -40 ℃ до 85 ℃
• Швидкість передачі: 9600
• Розмір: 26 х 30мм

Виявлення людини:

У порівнянні з іншими типами датчиків присутності, такими як інфрачервоні датчики і ультразвукові датчики, датчик присутності міліметрового діапазону C4001(25м) має перевагу в тому, що він може виявляти як статичні, так і рухомі об'єкти. освітлення та навколишній шум. Незалежно від того, чи сидить людина, спить чи перебуває в русі, датчик може швидко та чутливо виявити його присутність.

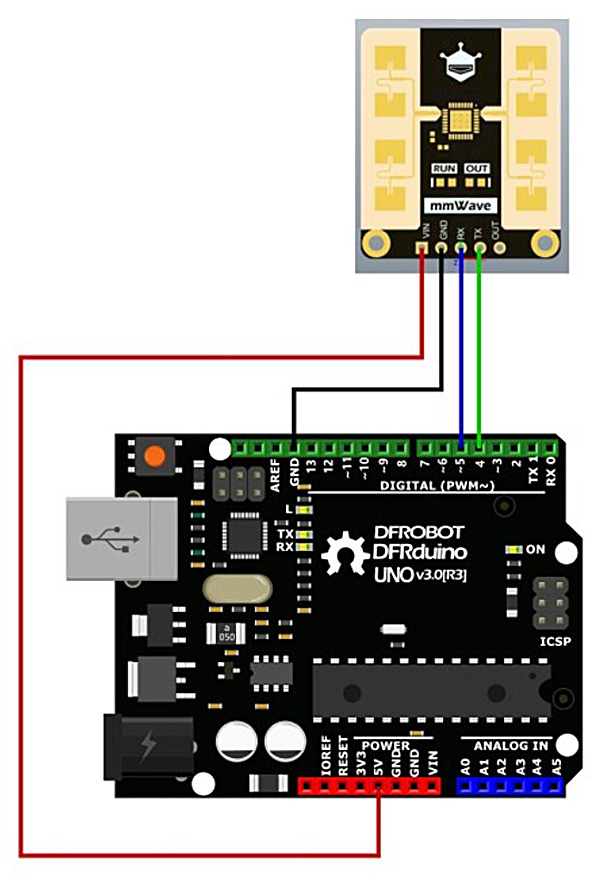

Приклад підключення:

Визначення відстані та швидкості:

Датчик присутності міліметрового діапазону C4001 (25 м) використовує модуляцію частотно-модульованої безперервної хвилі (FMCW) для вимірювання відстані та швидкості. Він має максимальний діапазон вимірювання відстані 25 метрів та діапазон вимірювання швидкості від 0.1 до 10 метрів за секунду.

FMCW – це радарна система на основі частотно-модульованої безперервної хвилі. На відміну від традиційного імпульсного радара, FMCW-радар безперервно випромінює ряд безперервних хвильових сигналів з частотами, що поступово змінюються, одночасно приймаючи відбиті сигнали. Аналізуючи отримані сигнали, можна досягти вимірювань таких параметрів, як відстань, швидкість та кут.

У порівнянні з традиційною технологією імпульсних радарів радар FMCW може безперервно вимірювати відстань до об'єктів. Використовуючи ефект Доплера, він може отримувати інформацію про швидкості цільових об'єктів. Це робить його придатним для додатків, які потребують моніторингу стану руху цільових об'єктів. Крім того, радар FMCW може досягати безперервного сканування частоти, забезпечуючи більш високу роздільну здатність вимірювань. Оскільки йому не потрібно чекати повернення ехо-сигналу, він підходить для додатків, які потребують моніторингу та відстеження цільових об'єктів у реальному часі.

Що таке радіаторний датчик міліметрового діапазону?

Технологія міліметрового радара - це безконтактна технологія виявлення, яка використовується для виявлення об'єктів і надання інформації про відстань до них, швидкість і вугілля (наприклад, у випадку людей). Сигнали, випромінювані датчиками міліметрового діапазону, потрапляють у високочастотний спектр з довжинами хвиль від 24 до 300 ГГц ГГц, також відомий як міліметровий (мм) діапазон.

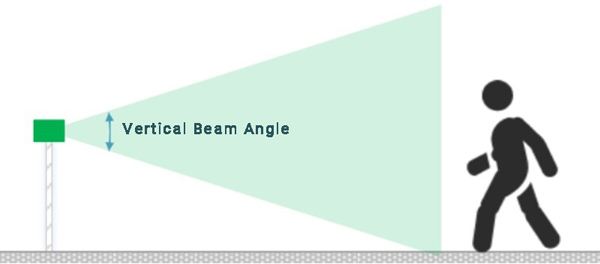

Метод встановлення:

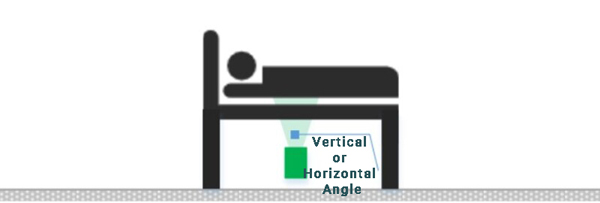

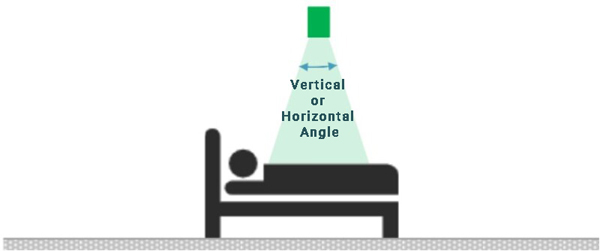

Датчик міліметрових хвиль людського тіла чутливий до способу встановлення, і неправильне встановлення може вплинути на продуктивність та функціональність датчика. Зазвичай методи установки для цього модуля включають верхню установку, нижню установку, горизонтальну установку і установку з нахилом вниз.

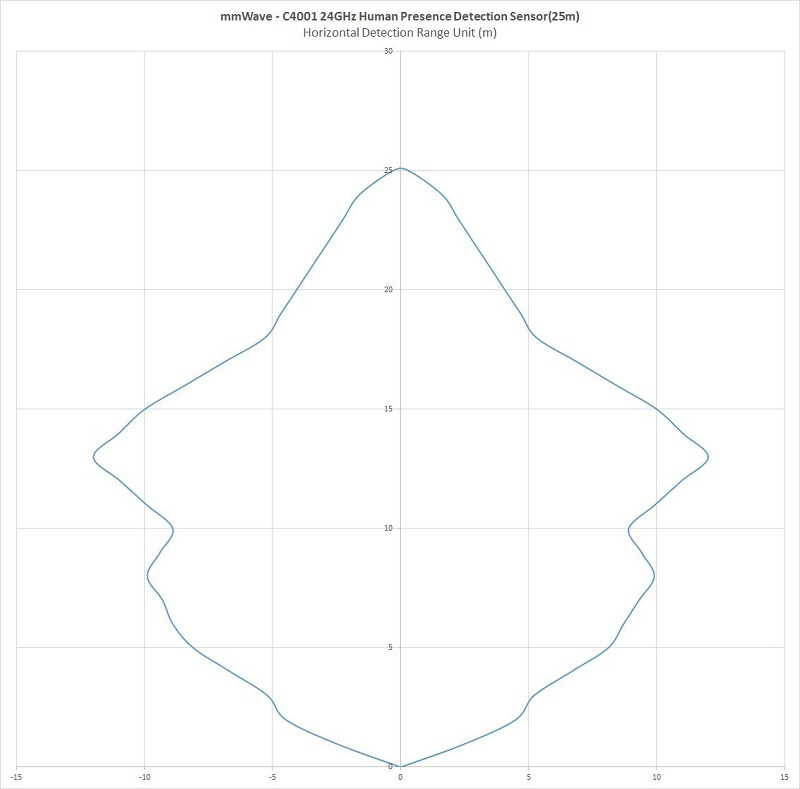

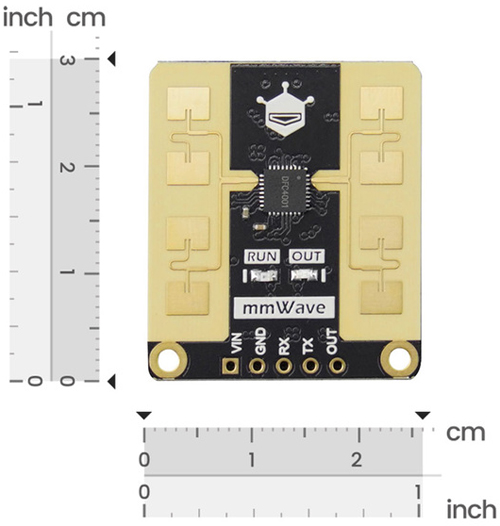

Габаритні розміри:

Комплектація:

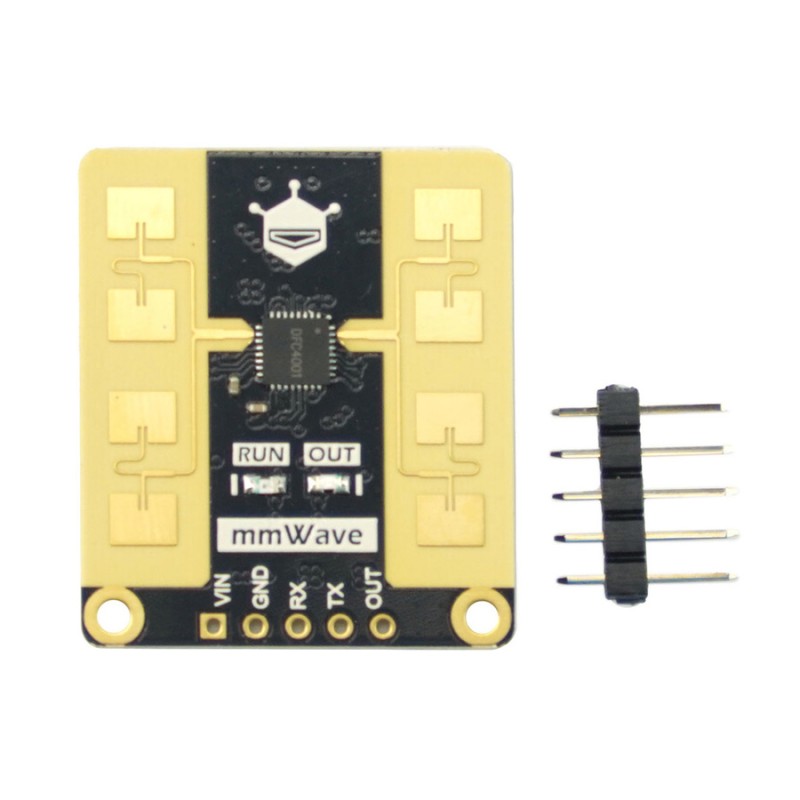

• Датчик присутності mmWave C4001 25м ×1
• 5-контактний роз''єм х1

Посилання:

• Wiki
• Протокол зв'язку
• Креслення з розмірами
