Плата розробника DFRobot Beetle RP2350 Mini (ARM Cortex-M33/RISC-V)

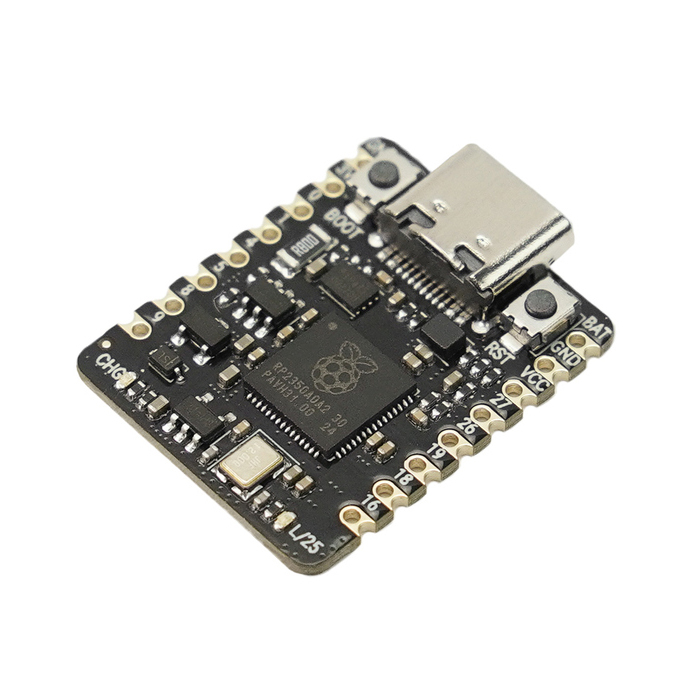

Beetle RP2350 – це високопродуктивна плата розробки розміром з монету, що працює на мікроконтролері Raspberry Pi RP2350. Завдяки двоядерній обробці (ARM Cortex-M33 і RISC-V), 520 КБ ОЗУ та 2 МБ флеш-пам'яті вона ідеально підходить для додатків з обмеженим простором, таких як пристрої, що носяться, пристрої для розумного будинку і промислових Інтернет речей. Завдяки вбудованому управлінню літієвими батареями, 11 контактами вводу-виводу та підтримці C/C++, MicroPython та Arduino вона поєднує в собі портативність, ефективність та простоту використання, що робить її оптимальним рішенням для компактних, енергоефективних конструкцій.

Код виробника: DFR1188

Високопродуктивний чіп Raspberry Pi RP2350:

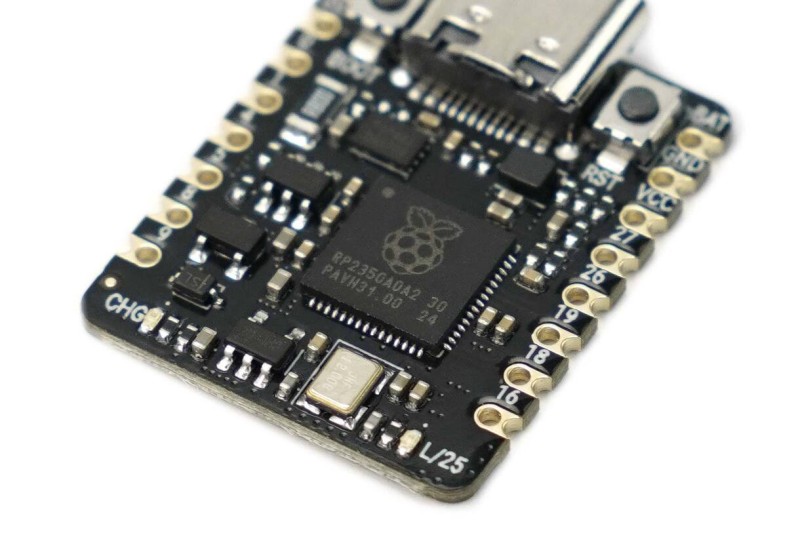

Beetle RP2350 працює на базі мікроконтролера RP2350 – універсального мікроконтролера, розробленого Raspberry Pi. Він відрізняється унікальним двоядерним та двоархітектурним дизайном, пропонуючи гнучкість вибору між ядром Arm Cortex-M33 або ядром Hazard3 RISC-V. Працюючи на основній частоті 150 МГц, з 520 КБ ОЗП та 2 МБ флеш-пам'яті, він забезпечує швидку обробку даних та плавне виконання складних завдань, що робить його придатним для високошвидкісних обчислювальних додатків.

Високий ступінь інтеграції та надмалий розмір:

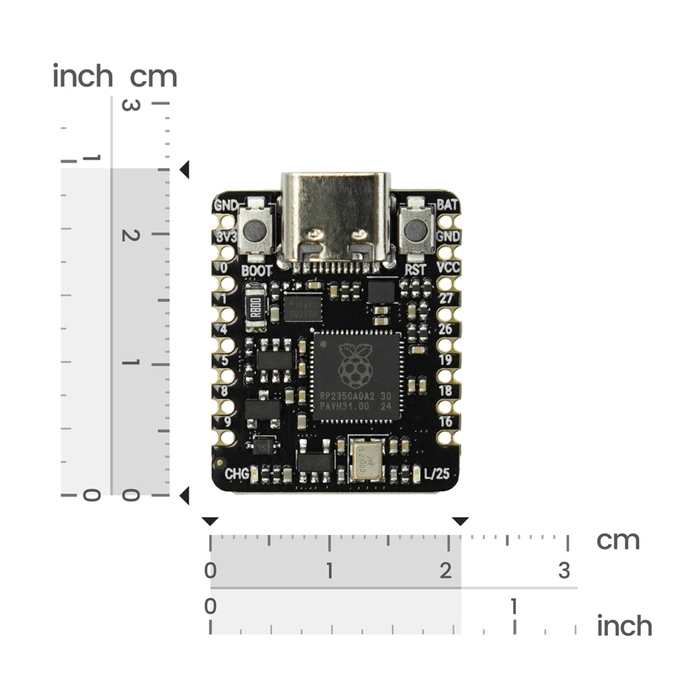

Beetle RP2350 розміром з монету 25×20.5 мм забезпечує високий рівень інтеграції без шкоди для функціональності. Він включає 11 доступних входів/виходів, що забезпечує гнучкість різних периферійних підключень. Крім того, плата оснащена вбудованим керуванням зарядкою літієвих акумуляторів та контролем напруги, що забезпечує безперебійну роботу за рахунок контролю рівнів потужності та підзарядки за потреби.

Легко програмувати та інтегрувати:

Розроблений для простоти використання, Beetle RP2350 підтримує програмування C/C++, MicroPython і Arduino, що дозволяє ефективно розробляти знайомими мовами. Його одностороннє компонування компонентів та конструкція з напівотвором роблять його сумісним з виробництвом поверхневого монтажу, полегшуючи великомасштабну інтеграцію в компактні та професійні проекти.

Функції:

• Високопродуктивний чіп Raspberry Pi RP2350
• Двоядерна конструкція з подвійною архітектурою (перемикання між ядрами Arm Cortex-M33 та Hazard3 RISC-V)
• Надкомпактна інтегрована конструкція
• Вбудоване керування зарядкою літієвих акумуляторів та моніторинг напруги
• Підтримує програмування на C/C++, MicroPython та Arduino
• 11 програмованих інтерфейсів введення-виводу

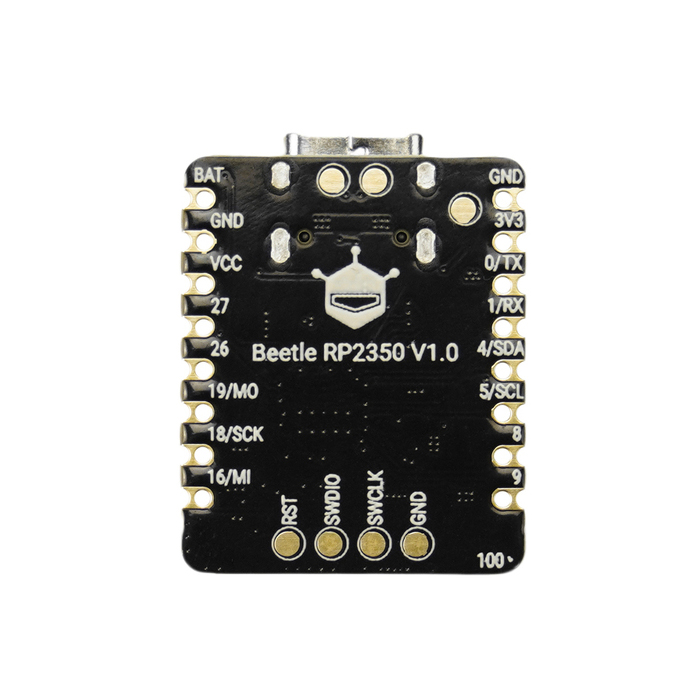

• Одностороннє розведення друкованої плати з напівотворами для поверхневого монтажу

Програми:

• Саморобні ретро-комп'ютери та ігрові консолі
• Програмоване керування освітленням
• Управління реквізитом сцени

Характеристики:

• Частота ядра: 150 МГц
• Пам'ять: 520 КБ ОЗУ, 2 МБ флеш-пам'яті
• Розміри: 25×20,5 мм (розмір модуля)
• Робоча напруга: 3.3 В
• Вхідна напруга:
  • Порт Type-C: 5 В постійного струму
  • Контакт VIN: 5 В постійного струму
• Робоча температура: від -10℃ до 60℃

Посилання:

• Wiki
• Функціональна схема виводів
• Навчальний посібник з Arduino
• Посібник з експлуатації
• Принципова схема
• Креслення з розмірами
• kicad_mod
