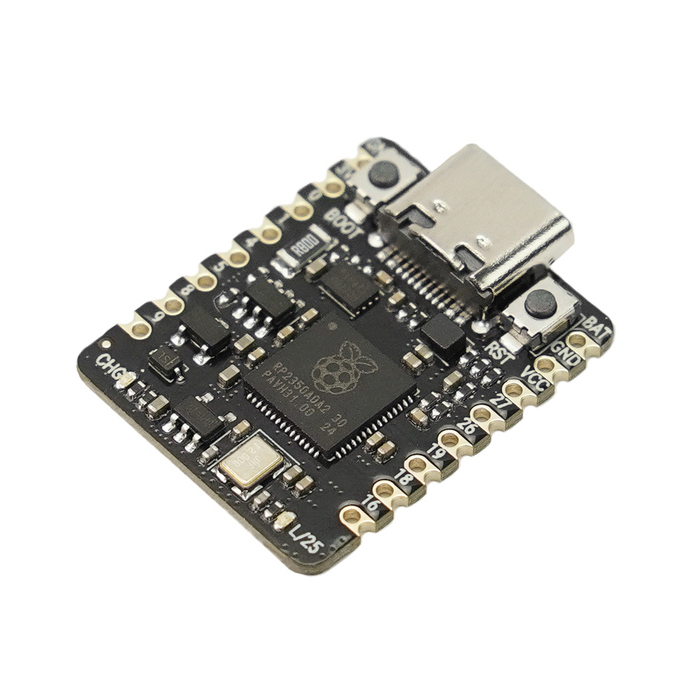

Плата разработчика DFRobot Beetle RP2350 Mini (ARM Cortex-M33/RISC-V)

Beetle RP2350 - это высокопроизводительная плата разработки размером с монету, работающая на микроконтроллере Raspberry Pi RP2350 . Благодаря двухъядерной обработке (ARM Cortex-M33 и RISC-V), 520 КБ ОЗУ и 2 МБ флэш-памяти она идеально подходит для приложений с ограниченным пространством, таких как носимые устройства, устройства для умного дома и промышленных Интернет вещей. Благодаря встроенному управлению литиевыми батареями, 11 контактами ввода-выводам и поддержке C/C++, MicroPython и Arduino она сочетает в себе портативность, эффективность и простоту использования, что делает ее оптимальным решением для компактных, энергоэффективных конструкций.

Код производителя: DFR1188

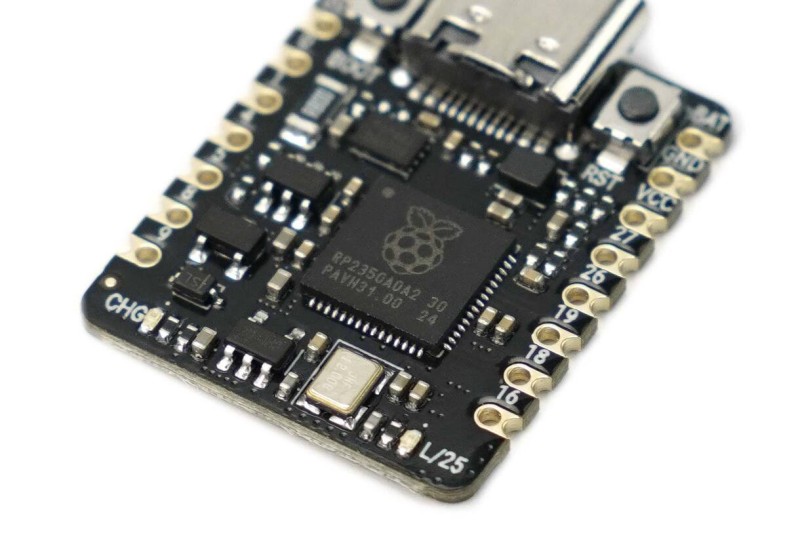

Высокопроизводительный чип Raspberry Pi RP2350:

Beetle RP2350 работает на базе микроконтроллера RP2350 - универсального микроконтроллера, разработанного Raspberry Pi. Он отличается уникальным двухъядерным и двухархитектурным дизайном, предлагая гибкость выбора между ядром Arm Cortex-M33 или ядром Hazard3 RISC-V. Работая на основной частоте 150 МГц, с 520 КБ ОЗУ и 2 МБ флэш-памяти, он обеспечивает быструю обработку данных и плавное выполнение сложных задач, что делает его пригодным для высокоскоростных вычислительных приложений.

Высокая степень интеграции и сверхмалый размер:

Beetle RP2350 размером с монету 25 × 20.5 мм обеспечивает высокий уровень интеграции без ущерба для функциональности. Он включает 11 доступных входов/выходов, что обеспечивает гибкость для различных периферийных подключений. Кроме того, плата оснащена встроенным управлением зарядкой литиевых аккумуляторов и контролем напряжения, что обеспечивает бесперебойную работу за счет контроля уровней мощности и подзарядки при необходимости.

Легко программировать и интегрировать:

Разработанный для простоты использования, Beetle RP2350 поддерживает программирование на C/C++, MicroPython и Arduino, что позволяет эффективно разрабатывать на знакомых языках. Его односторонняя компоновка компонентов и конструкция с полуотверстием делают его совместимым с производством поверхностного монтажа, облегчая крупномасштабную интеграцию в компактные и профессиональные проекты.

Функции:

• Высокопроизводительный чип Raspberry Pi RP2350
• Двухъядерная конструкция с двойной архитектурой (переключаемость между ядрами Arm Cortex-M33 и Hazard3 RISC-V)
• Сверхкомпактная интегрированная конструкция
• Встроенное управление зарядкой литиевых аккумуляторов и мониторинг напряжения
• Поддерживает программирование на C/C++, MicroPython и Arduino

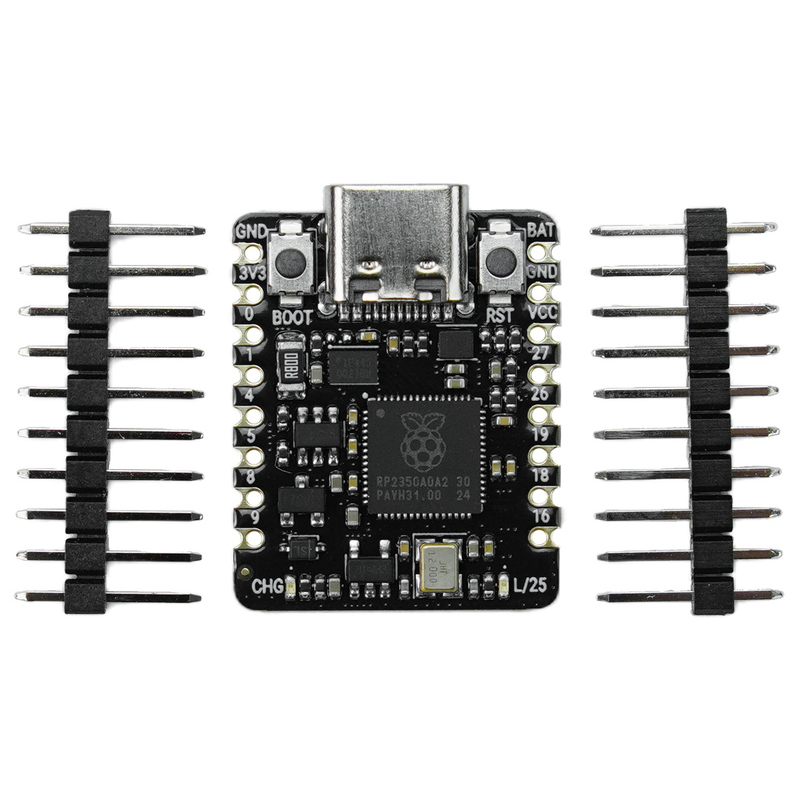

• 11 программируемых интерфейсов ввода-вывода

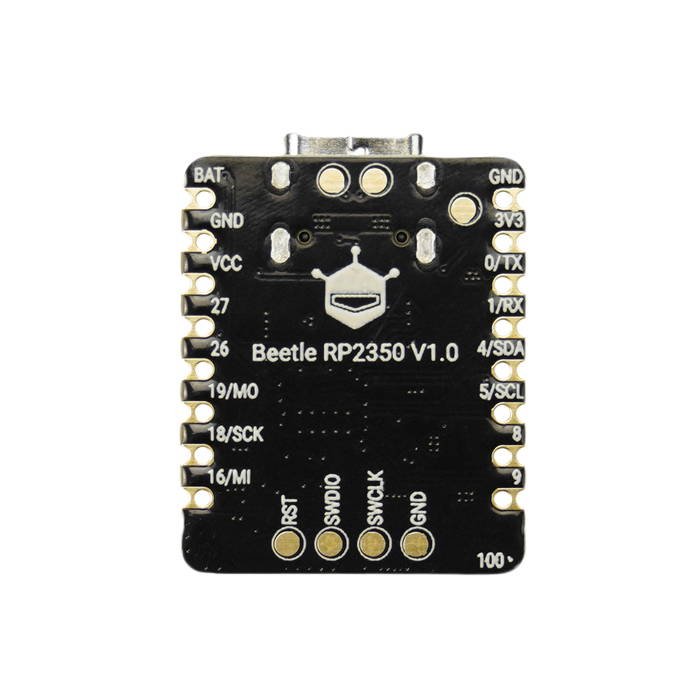

• Односторонняя разводка печатной платы с полуотверстиями для поверхностного монтажа

Приложения:

• Самодельніе ретро-компьютеры и игровые консоли
• Программируемое управление освещением
• Управление реквизитом сцены

Характеристики:

• Частота ядра: 150 МГц
• Память: 520 КБ ОЗУ, 2 МБ флэш-памяти

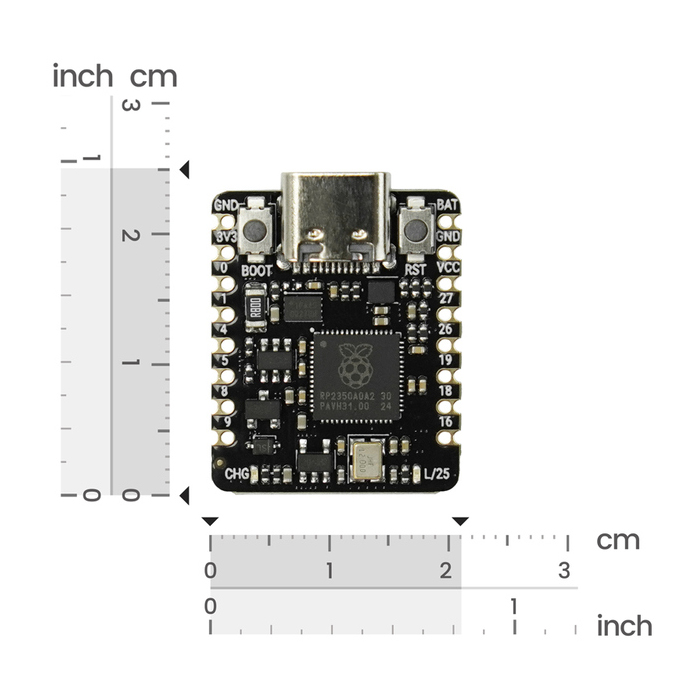

• Размеры: 25×20,5 мм (размер модуля)
• Рабочее напряжение: 3.3 В
• Входное напряжение:
  • Порт Type-C: 5 В постоянного тока
  • Контакт VIN: 5 В постоянного тока
• Рабочая температура: от -10℃ до 60℃
