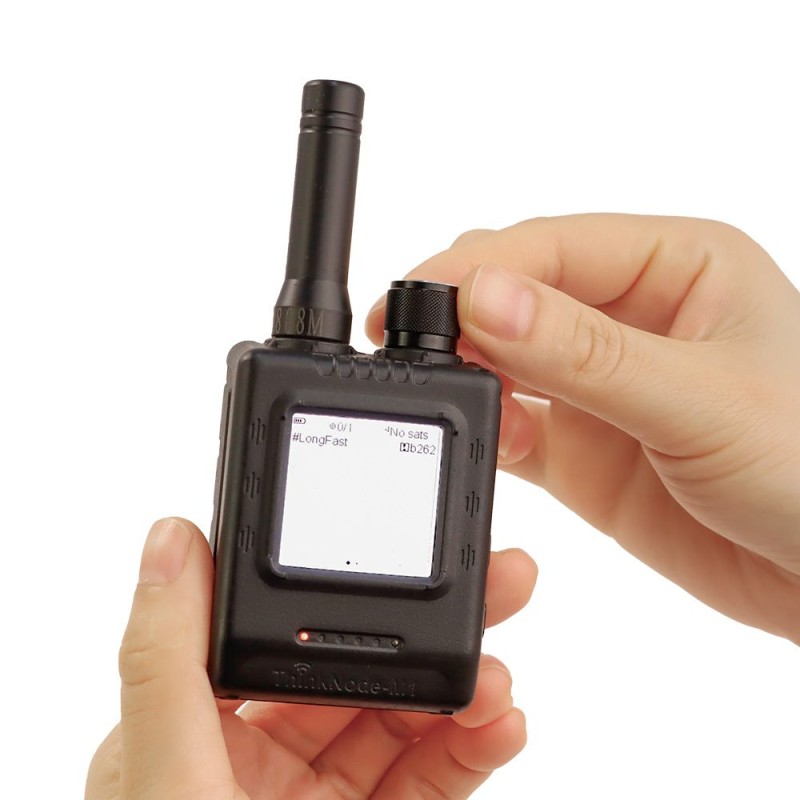

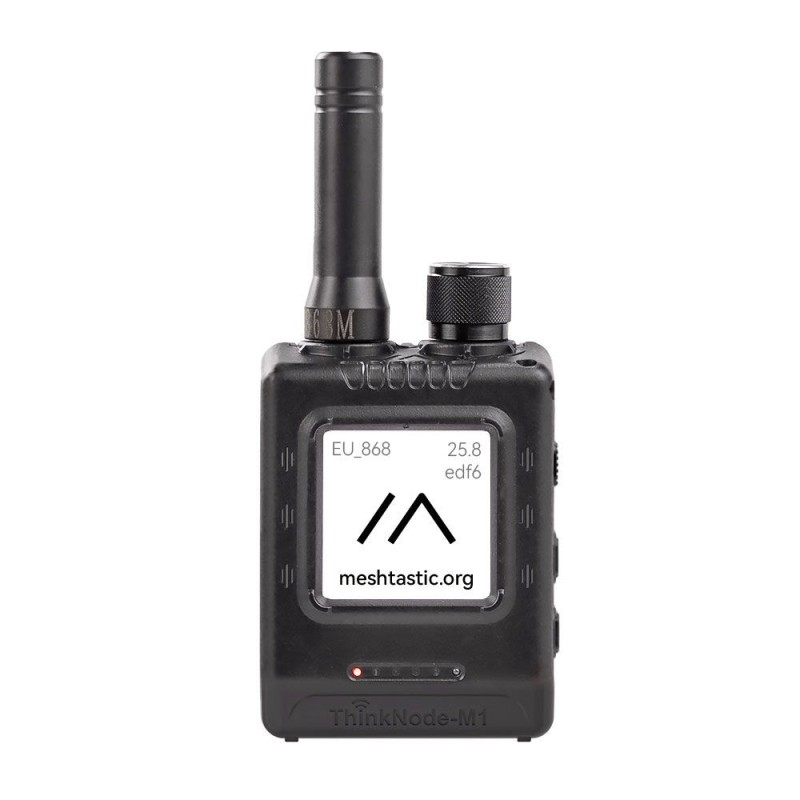

ThinkNode M1 LoRa 868 МГц Meshtastic трансівер з 1.54" EPD екраном, GPS на nRF52840 у корпусі

Elecrow ThinkNode-M1 - це високопродуктивний багатофункціональний пристрій, що поєднує передові технології бездротового зв'язку і безлічі датчиків. Воно призначене для активного відпочинку, моніторингу навколишнього середовища та екстреного зв'язку. Як основний процесор використовується nRF52840, а також підтримується Bluetooth. Користувачі можуть легко настроювати та контролювати пристрій за допомогою своїх мобільних телефонів. M1 поставляється з встановленим прошивкою Meshtastic. У поєднанні з бездротовим чіпом SX1262 пристрій може ефективно надсилати та приймати сигнали LoRa, забезпечуючи користувачам надійний зв'язок на великих відстанях. M1 повністю сумісна з офіційним додатком Meshtastic. Користувачі можуть використовувати програму для налаштування та керування параметрами пристрою, обміну повідомленнями, обміну картами та місцезнаходженням, моніторингу стану мережі, запису та експорту даних, створення настройок користувача і т.д.

Вбудований 1.54-дюймовий EPD (дисплей на електронному папері) дозволяє переглядати дані та стан пристрою в режимі реального часу, що зручно для користувачів. Крім того, M1 має вбудований акумулятор ємністю 1200 мАг з часом автономної роботи понад 48 годин, що відповідає потребам тривалого використання на відкритому повітрі. Зовнішня антена LoRa підтримує різноманітні вибори частот. Пристрій має інтегровану конструкцію закритого корпусу, яка компактна, зручна для перенесення та довговічна. Вбудований модуль GPS M1 може забезпечити точне позиціонування в будь-яких умовах і може використовуватися як незалежний засіб зв'язку за відсутності покриття мережі або надзвичайних ситуацій для захисту користувачів.

ThinkNode-M1, що має високоінтегровану конструкцію, використовує передові комунікаційні технології, такі як LoRa і GPS, для ефективного з'єднання та обміну даними між пристроями. Будь то у віддалених районах, де немає покриття стільникового зв'язку, або в надзвичайних ситуаціях, M1 може стати надійним незалежним засобом зв'язку, що забезпечує користувачам критично важливий захист.

Власна розробка компанії Elecrow із ексклюзивним дизайном.

Характеристики:

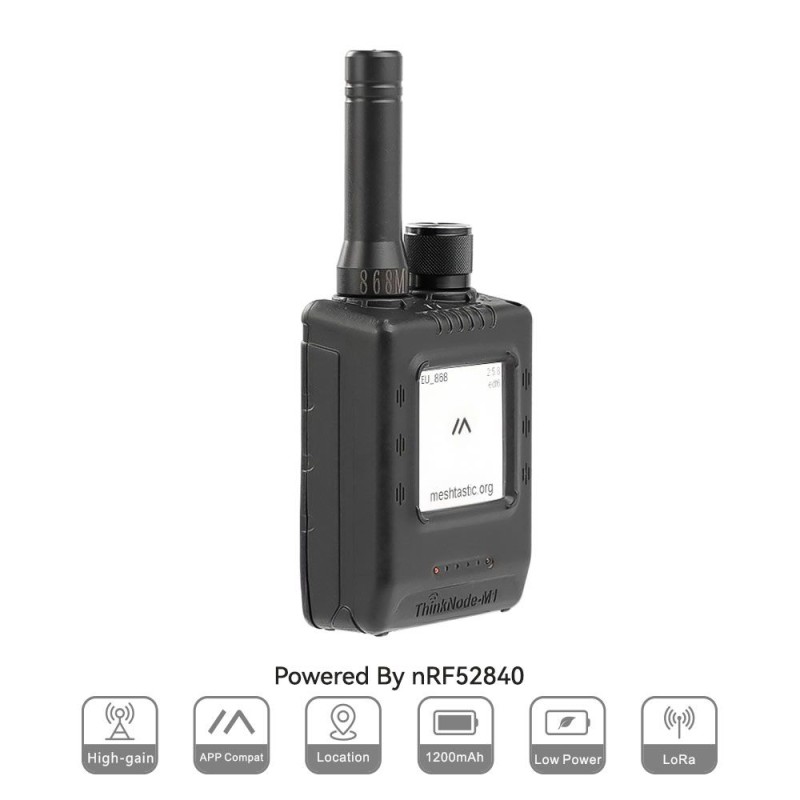

• Основний процесор (Nordic nRF52840):
  • ЦП/SoC: 32-бітовий процесор Arm® Cortex™-M4 з тактовою частотою 64 МГц та FPU (модуль обчислень з плаваючою точкою)
  • Системна пам'ять: 256 КБ ОЗП
  • Сховище: 3 МБ флеш-пам'яті (зовнішній чіп 2М Flash)
  • Прошивка: Прошивка Meshtastic повністю сумісна, сигнал передається у режимі LoRa.
• Дисплей: EPD (дисплей на електронному папері):
  • Розмір: 1.54-дюймовий EPD (монохромний чорнильний екран)
  • Демонстраційні матеріали: Електронний папір (електронне чорнило)
  • Роздільна здатність: 200*200 або більше:
  • Чіп драйвера: SSD1681 (через інтерфейс SPI або I2C)
  • Глобальний час оновлення зображення: 2с
• Бездротовий зв'язок:
  • Bluetooth: Bluetooth Low Energy та Bluetooth 5 (конфігурація телефону)
  • Lora: Трансівер LoRa SX1262, США 915 МГц/ЄС 868 МГц (зовнішня антена)
• Апаратне забезпечення:
  • Інтерфейс: Інтерфейс Type-C, Інтерфейс RP-SMA
  • Функція: Розташування GPS (GPS, ГЛОНАСС, BeiDou, QZSS), відображення EPD, RTC, USB 2.0, керування живленням PMU (вбудована літієва батарея ємністю 1200 мАч), зумер і т.д.
  • Кнопка: Перемикач, функціональна кнопка, кнопка-перемикач, перемикач GPS, кнопка скидання
• Світлодіодний індикатор: Живлення, індикація GPS/LoRa:
• Інше:
  • Вхідне живлення: 5 В/1 А, підтримує живлення від USB або літієвої батареї
  • Потужність: Максимальний робочий струм становить близько 85 мА (процесор + приймач LoRa), а низьке енергоспоживання становить близько 5.6 мкА.
  • Робоча температура: -10 ~ 50 ° С
  • Температура зберігання: -20~60 °С
  • Відносна вологість: 10%-95% при 40°C (без конденсації)
  • Розмір: 82*51.6*26.3м
  • Корпус: АБС-пластик
  • Вага нетто: 58 г (без футляра); 81 г (з футляром)

Особливості:

• Приймач сигналу LoRa: Прошивка адаптується до протоколу Meshtatic, що дозволяє реалізувати ефективну передачу та прийом сигналів LoRa;
• 1.54-дюймовий дисплей EPD: Перегляд даних та стану пристрою у режимі реального часу;

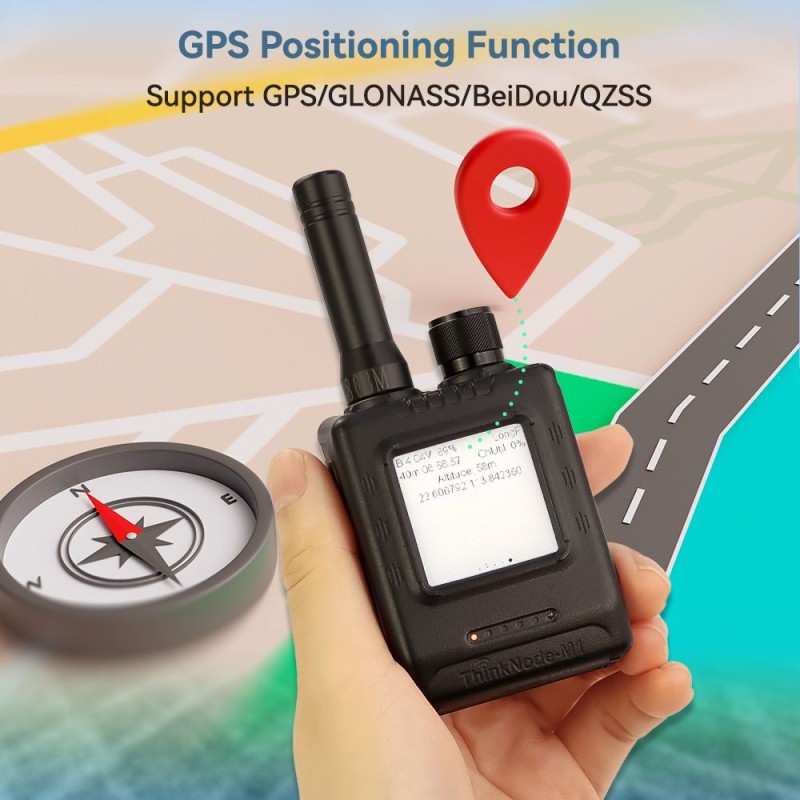

• Функція позиціонування GPS: Вбудований GPS модуль забезпечує можливості позиціонування, включаючи позиціонування GPS, ГЛОНАСС, BeiDou, QZSS;
• Готово до використання: Заводська прошивка вже встановлена та готова до використання

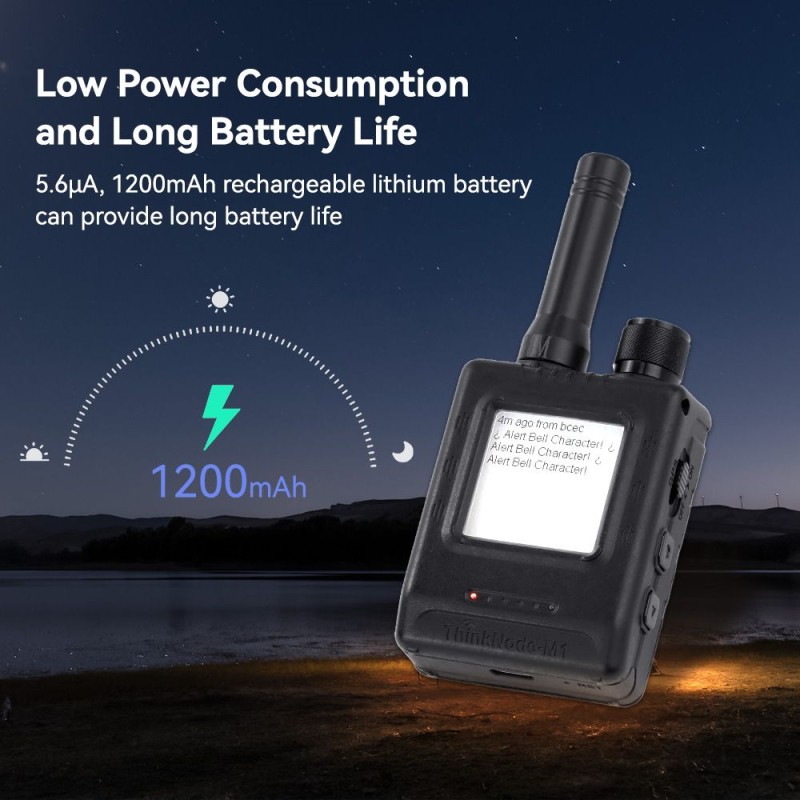

• Акумуляторна літієва батарея: Акумулятор великої ємності 1200 мАг може працювати безперервно більше 48 годин, що відповідає вимогам тривалого використання поза приміщенням;
• Годинник RTC: Вбудований годинник RTC забезпечує швидкий гарячий запуск пристрою, підтримує переривання/пробуджування.

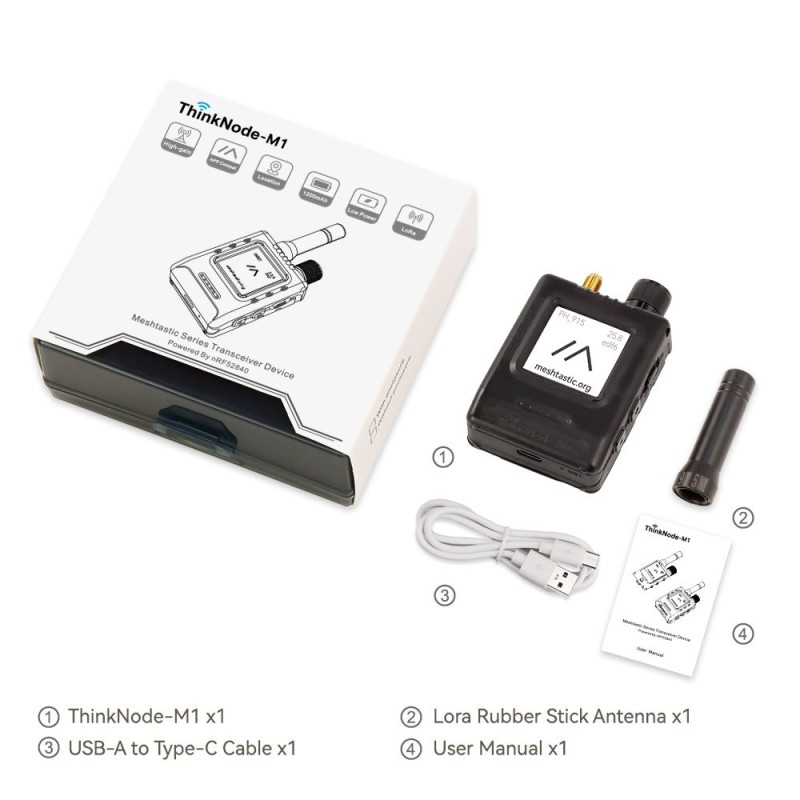

Комплектація:

• 1x пристрій ThinkNode M1
• 1x кабель USB-A - Type-C
• 1x Антена Lora
• 1x Посібник користувача

Посилання:

• Wiki
• Посібник користувача
• Технічний опис приймача ThinkNode M1 LoRa Meshtastic
