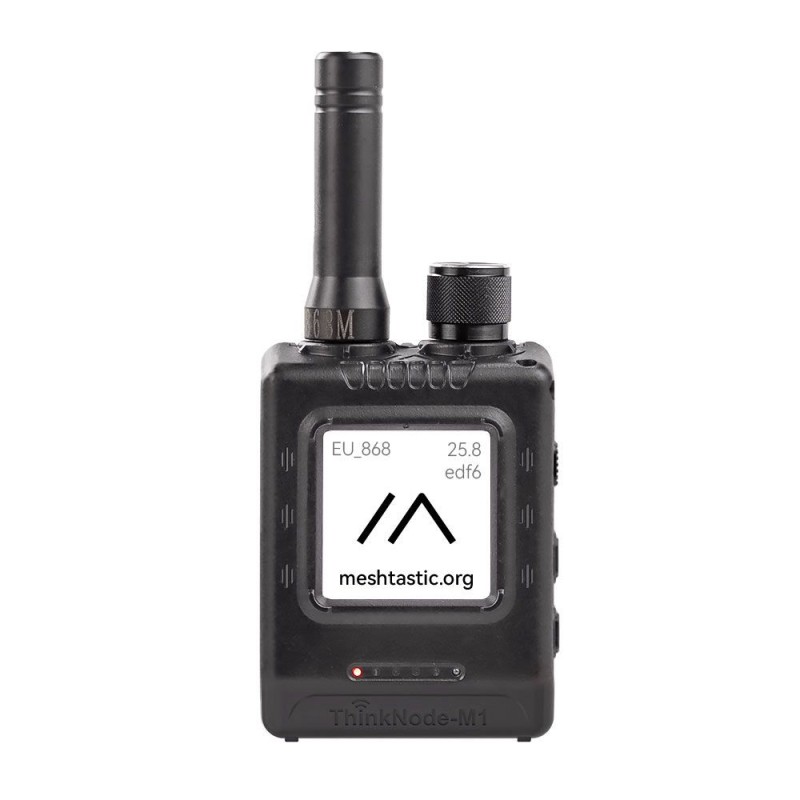

ThinkNode M1 LoRa 868 МГц Meshtastic трансивер с 1.54" EPD экраном, GPS на nRF52840 в корпусе

Elecrow ThinkNode-M1 - это высокопроизводительное многофункциональное устройство, сочетающее в себе передовые технологии беспроводной связи и множества датчиков. Оно предназначено для активного отдыха, мониторинга окружающей среды и экстренной связи. В качестве основного процессора используется nRF52840, а также поддерживается Bluetooth. Пользователи могут легко настраивать и контролировать устройство с помощью своих мобильных телефонов. M1 поставляется с предустановленной прошивкой Meshtastic. В сочетании с беспроводным чипом SX1262 устройство может эффективно отправлять и принимать сигналы LoRa, обеспечивая пользователям надежную связь на больших расстояниях. M1 полностью совместимо с официальным приложением Meshtastic. Пользователи могут использовать приложение для настройки и управления параметрами устройства, обмена сообщениями, обмена картами и местоположением, мониторинга состояния сети, записи и экспорта данных, создания пользовательских настроек и т. д.

Встроенный 1.54-дюймовый EPD (дисплей на электронной бумаге) позволяет просматривать данные и состояние устройства в режиме реального времени, что удобно для пользователей. Кроме того, M1 имеет встроенный аккумулятор емкостью 1200 мАч со временем автономной работы более 48 часов, что соответствует потребностям длительного использования на открытом воздухе. Внешняя антенна LoRa поддерживает различные выборы частот. Устройство имеет интегрированную конструкцию закрытого корпуса, которая компактна, удобна для переноски и долговечна. Встроенный модуль GPS M1 может обеспечить точное позиционирование в любых условиях и может использоваться как независимое средство связи при отсутствии покрытия сети или в чрезвычайных ситуациях для защиты безопасности пользователей.

ThinkNode-M1, обладающий высокоинтегрированной конструкцией, использует передовые коммуникационные технологии, такие как LoRa и GPS, для эффективного соединения и обмена данными между устройствами. Будь то в отдалённых районах, где нет покрытия сотовой связью, или в чрезвычайных ситуациях, M1 может стать надёжным независимым средством связи, обеспечивающим пользователям критически важную защиту.

Собственная разработка компании Elecrow с эксклюзивным дизайном.

Характеристики:

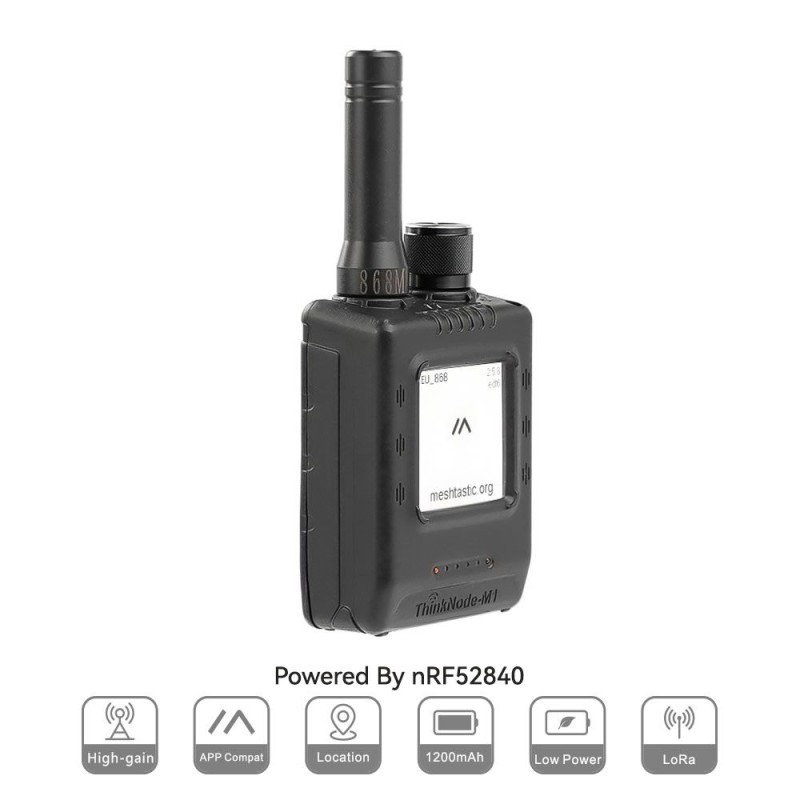

• Основной процессор (Nordic nRF52840)
  • ЦП/SoC: 32-битный процессор Arm® Cortex™-M4 с тактовой частотой 64 МГц и FPU (модуль вычислений с плавающей точкой)
  • Системная память: 256 КБ ОЗУ
  • Хранилище: 3 МБ флэш-памяти (внешний чип 2М Flash)
  • Прошивка: Прошивка Meshtastic полностью совместима, сигнал передается в режиме LoRa.
• Дисплей: EPD (дисплей на электронной бумаге):
  • Размер: 1.54-дюймовый EPD (монохромный чернильный экран)
  • Демонстрационные материалы: Электронная бумага (электронные чернила)
  • Разрешение: 200*200 или больше:
  • Чип драйвера: SSD1681 (через интерфейс SPI или I2C)
  • Глобальное время обновления изображения: 2с
• Беспроводная связь:
  • Bluetooth: Bluetooth Low Energy и Bluetooth 5 (конфигурация телефона)
  • Lora: Трансивер LoRa SX1262, США 915 МГц/ЕС 868 МГц (внешняя антенна)

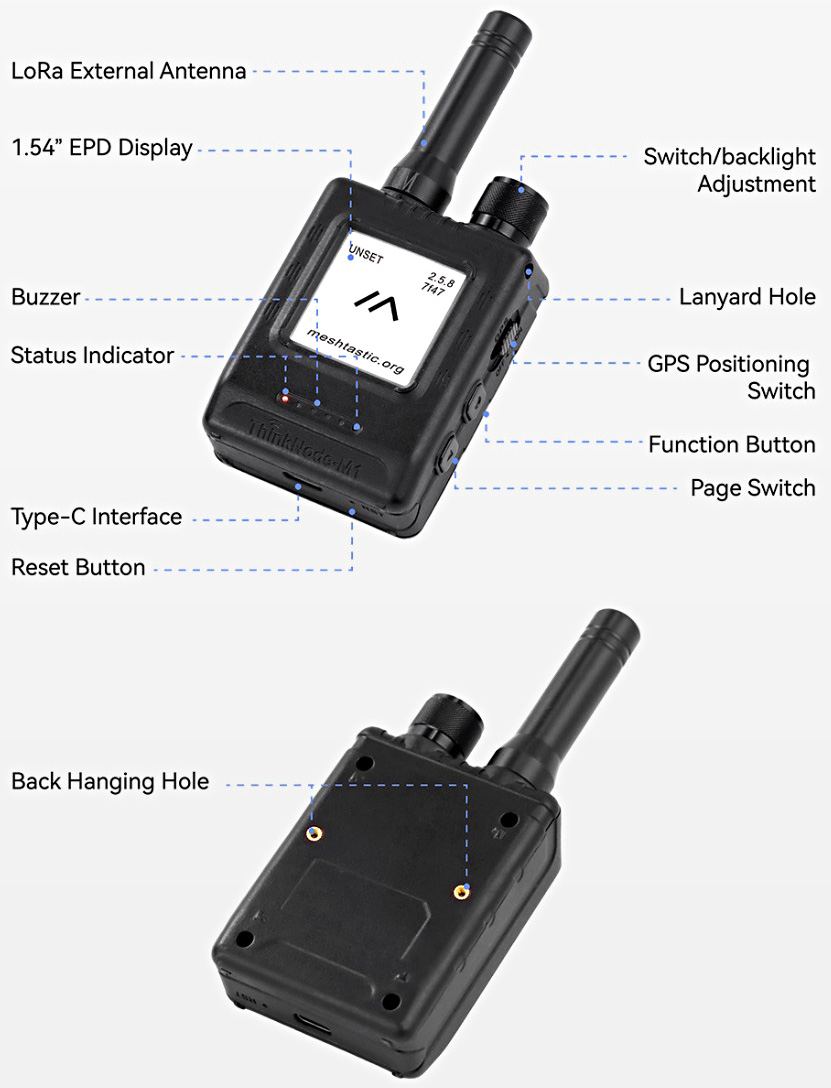

• Аппаратное обеспечение:
  • Интерфейс:Интерфейс Type-C, Интерфейс RP-SMA
  • Функция: Местоположение GPS (GPS, ГЛОНАСС, BeiDou, QZSS), отображение EPD, RTC, USB 2.0, управление питанием PMU (встроенная литиевая батарея емкостью 1200 мАч), зуммер и т. д.
  • Кнопка: Переключатель, функциональная кнопка, кнопка-переключатель, переключатель GPS, кнопка сброса
• Светодиодный индикатор: Питание, индикация GPS/LoRa:
• Прочее:
  • Входное питание: 5 В/1 А, поддерживает питание от USB или литиевой батареи
  • Потребляемая мощность: Максимальный рабочий ток составляет около 85 мА (процессор + приемопередатчик LoRa), а низкое энергопотребление составляет около 5.6 мкА.
  • Рабочая температура: -10~50°С
  • Температура хранения: -20~60 °С
  • Относительная влажность: 10%-95%, при 40°C (без конденсации)
  • Размер: 82*51.6*26.3м
  • Корпус: АБС-пластик
  • Вес нетто: 58 г (без футляра); 81 г (с футляром)

Особенности:

• Приемопередатчик сигнала LoRa: Прошивка адаптируется к протоколу Meshtatic, что позволяет реализовать эффективную передачу и прием сигналов LoRa;
• 1.54-дюймовый дисплей EPD: Просмотр данных и состояния устройства в режиме реального времени;

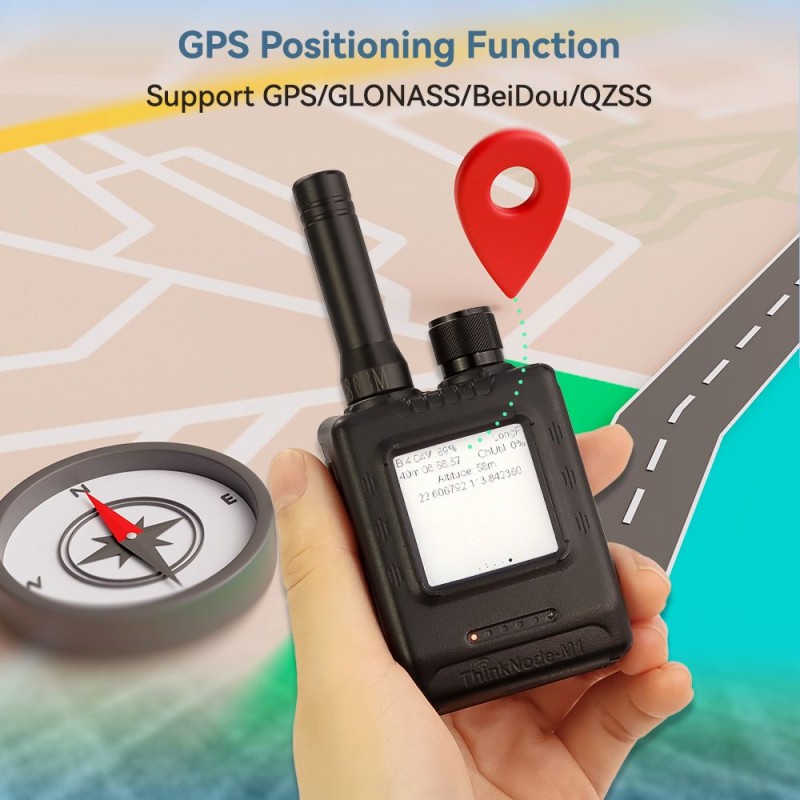

• Функция позиционирования GPS: Встроенный модуль GPS обеспечивает возможности позиционирования, включая позиционирование GPS, ГЛОНАСС, BeiDou, QZSS;
• Готово к использованию: Заводская прошивка уже установлена и готова к использованию

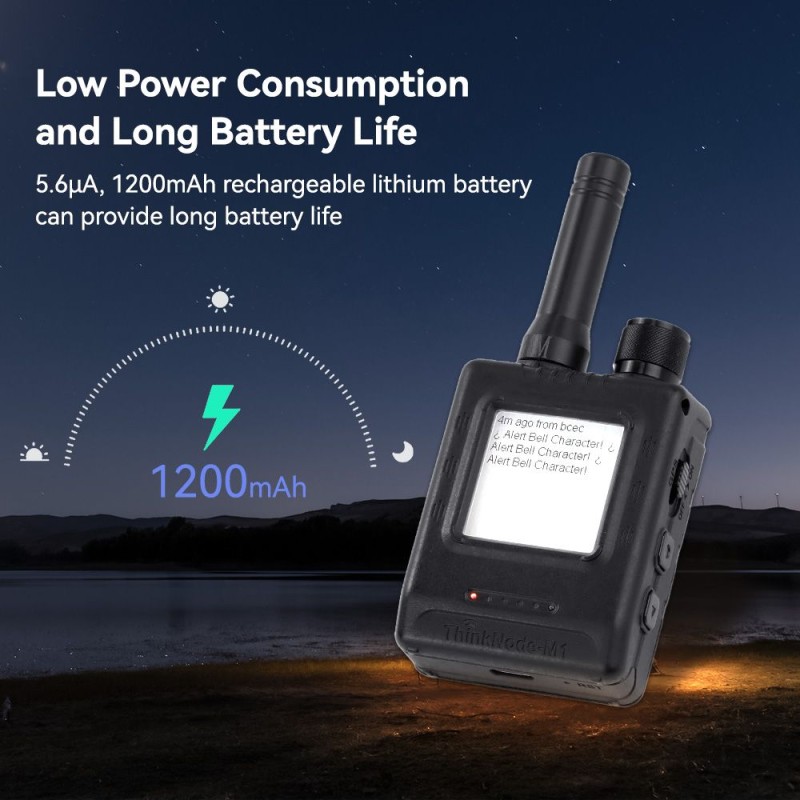

• Литиевая аккумуляторная батарея: Аккумулятор большой емкости 1200 мАч может работать непрерывно более 48 часов, что соответствует требованиям длительного использования вне помещения;
• Часы RTC: Встроенные часы RTC обеспечивают более быстрый горячий запуск устройства, поддерживают прерывание/пробуждение.

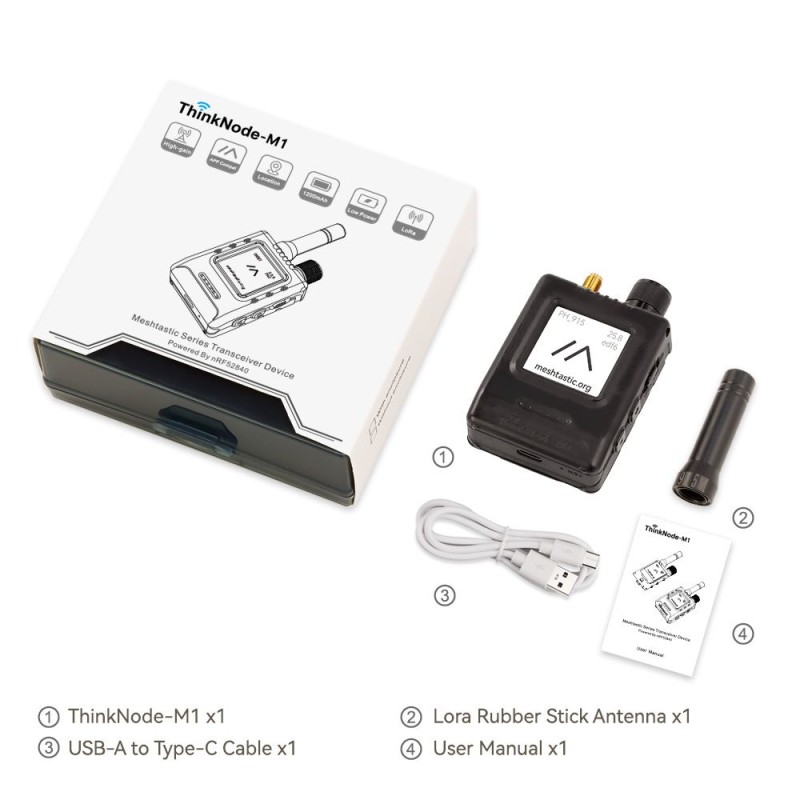

Комплектация:

• 1x устройство ThinkNode M1
• 1x кабель USB-A - Type-C
• 1x Антенна Lora
• 1x Руководство пользователя

Ссылки:

• Wiki
• Руководство пользователя
• Техническое описание приемопередатчика ThinkNode M1 LoRa Meshtastic
