ThinkNode M5 — LoRa-трансивер Meshtastic / MeshCore на ESP32-S3, E-Ink 1,54", GPS, 1200 мА·год

код: DPC697

ThinkNode M5 — LoRa-трансивер Meshtastic / MeshCore на ESP32-S3, E-Ink 1,54", GPS, 1200 мА·год

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

2682 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки
Поставити запитання

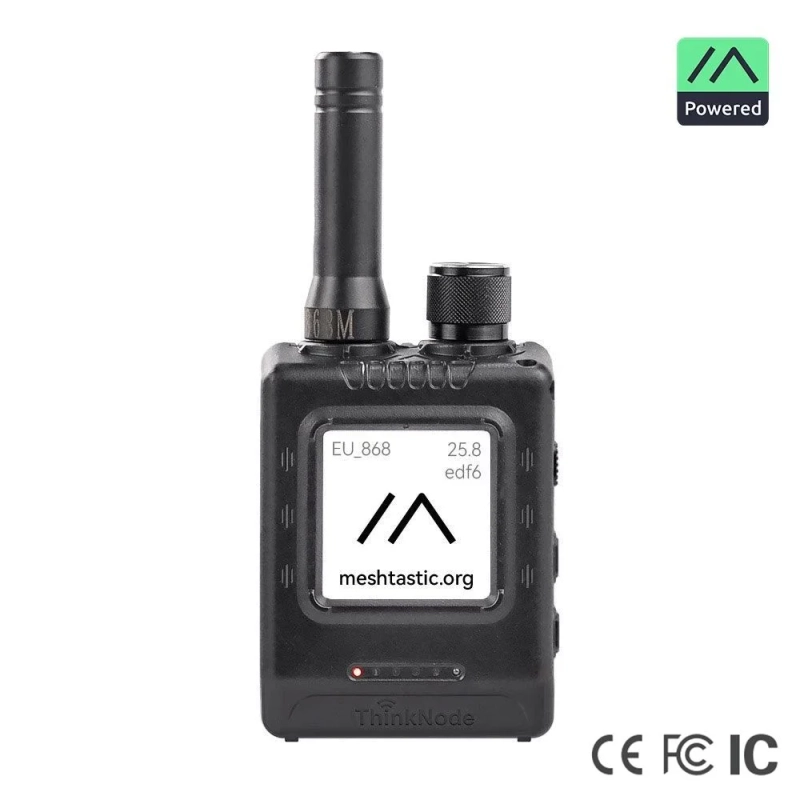

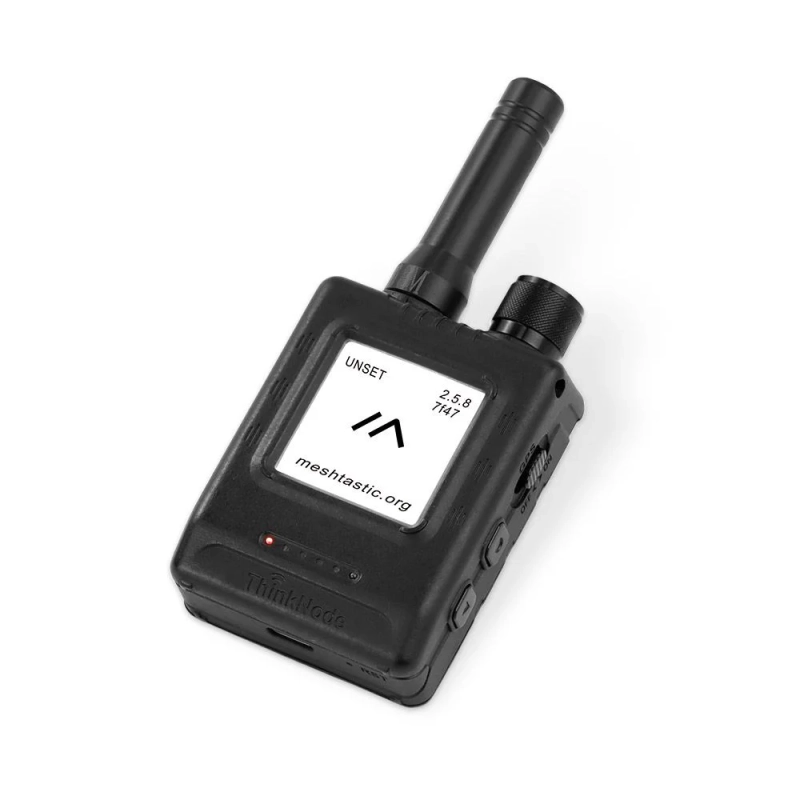

ThinkNode M5 — компактний портативний LoRa-трансивер на базі ESP32-S3, призначений для побудови автономних mesh-мереж зв'язку з використанням Meshtastic або MeshCore. Пристрій поєднує LoRa-модуль SX1262, GPS-навігацію, енергоефективний E-Ink дисплей, Bluetooth та вбудований акумулятор ємністю 1200 мА·год, тому може використовуватися для зв'язку та передачі координат навіть у місцях, де відсутня мобільна мережа та доступ до Інтернету.

Код виробника: ILM13205D2

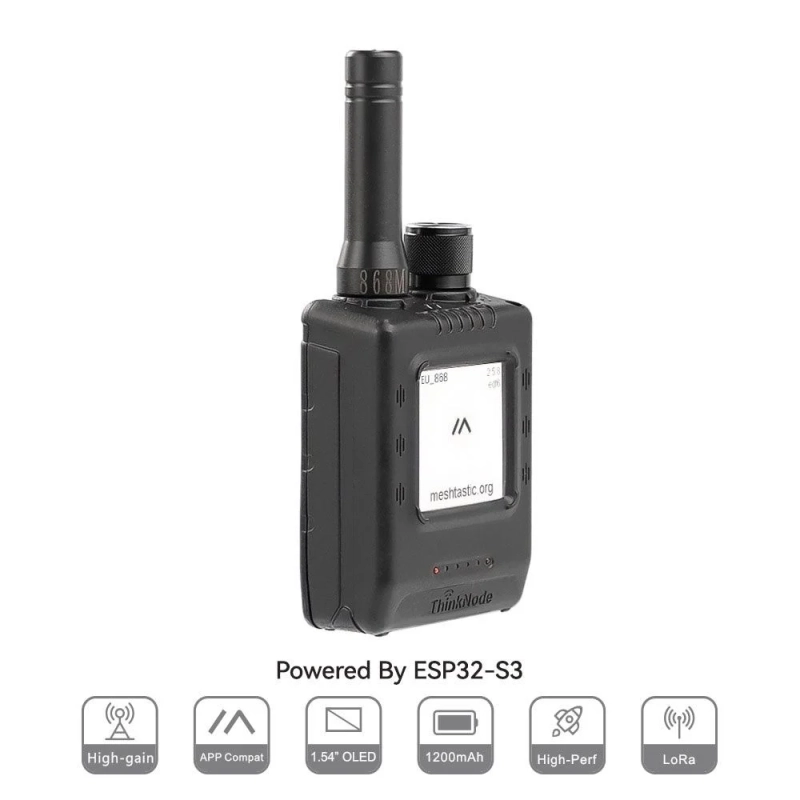

В основі ThinkNode M5 встановлений двоядерний мікроконтролер ESP32-S3 з архітектурою Xtensa LX7 і тактовою частотою до 240 МГц. За дальній радіозв'язок відповідає LoRa-трансивер SX1262, а зовнішня антена підключається через роз'єм RP-SMA. Залежно від регіону пристрій може працювати у відповідному діапазоні частот, наприклад 868 МГц для Європи або 915 МГц для США.

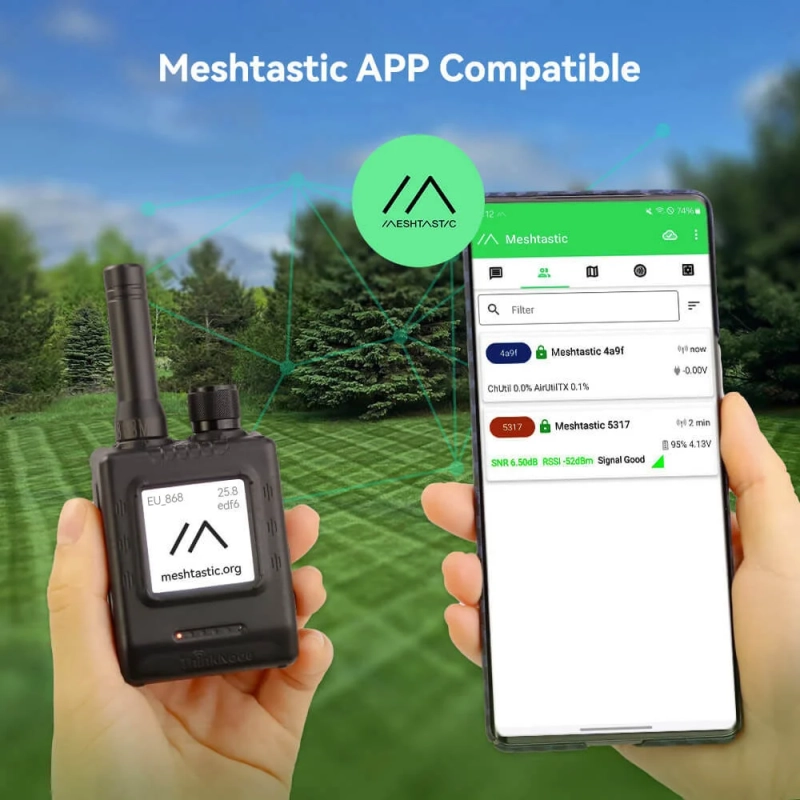

M5 постачається з прошивкою Meshtastic та сумісний з офіційним застосунком Meshtastic. За допомогою смартфона через Bluetooth можна налаштовувати параметри пристрою та радіомережі, обмінюватися повідомленнями, переглядати місцезнаходження учасників мережі, використовувати карти, контролювати стан мережі, записувати та експортувати дані. За потреби пристрій також можна перепрошити на MeshCore, що дозволяє використовувати його з альтернативною mesh-платформою.

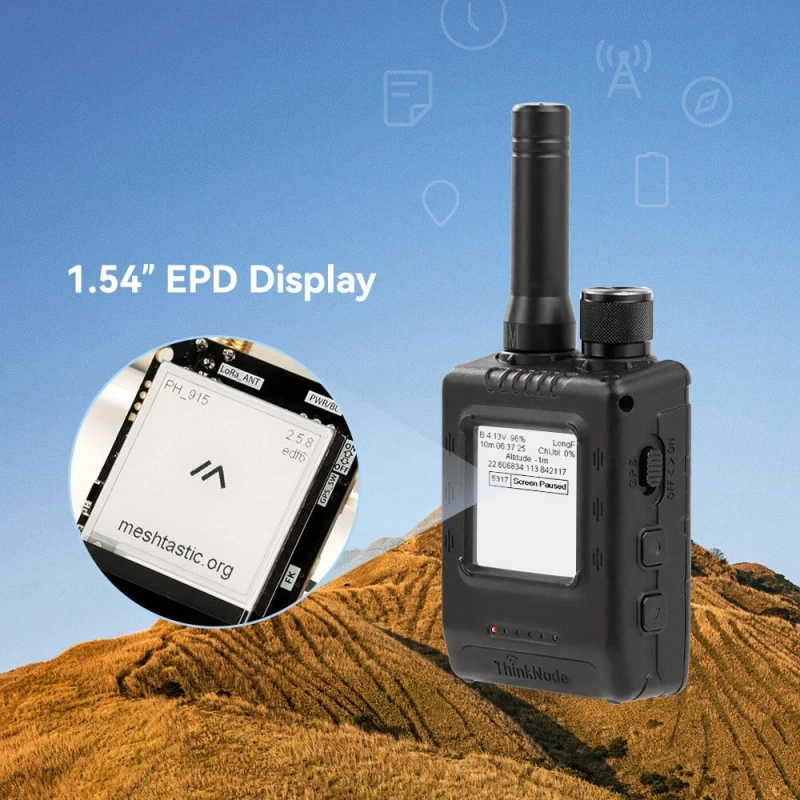

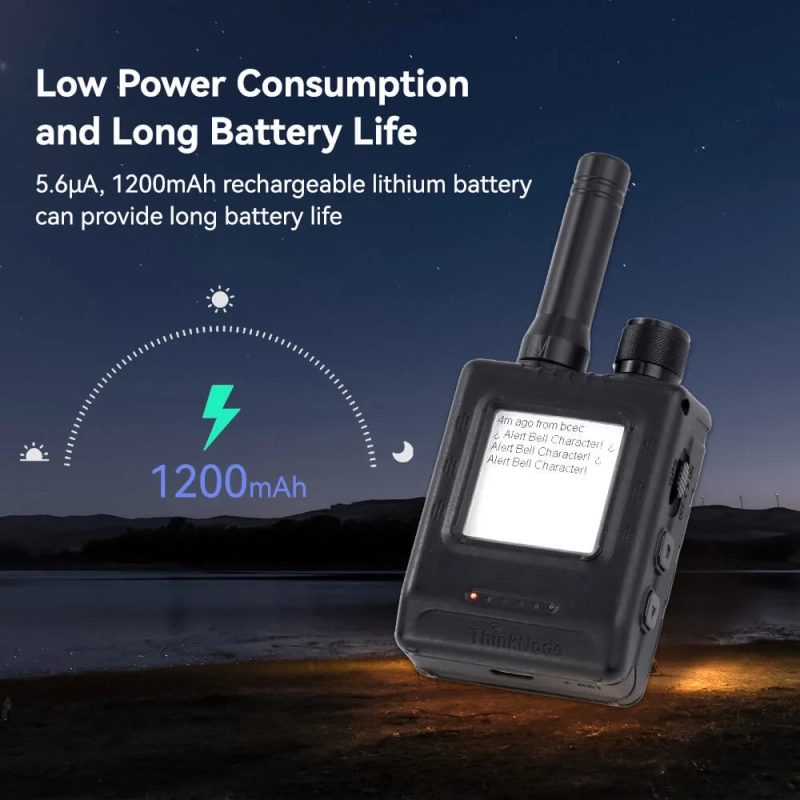

Для автономної роботи ThinkNode M5 оснащений акумулятором ємністю 1200 мА·год. Пристрій підтримує низьке енергоспоживання, а вбудований E-Ink дисплей практично не споживає енергію під час відображення статичної інформації. На екрані розміром 1,54" і роздільною здатністю 200×200 пікселів можна переглядати стан пристрою та мережеві дані.

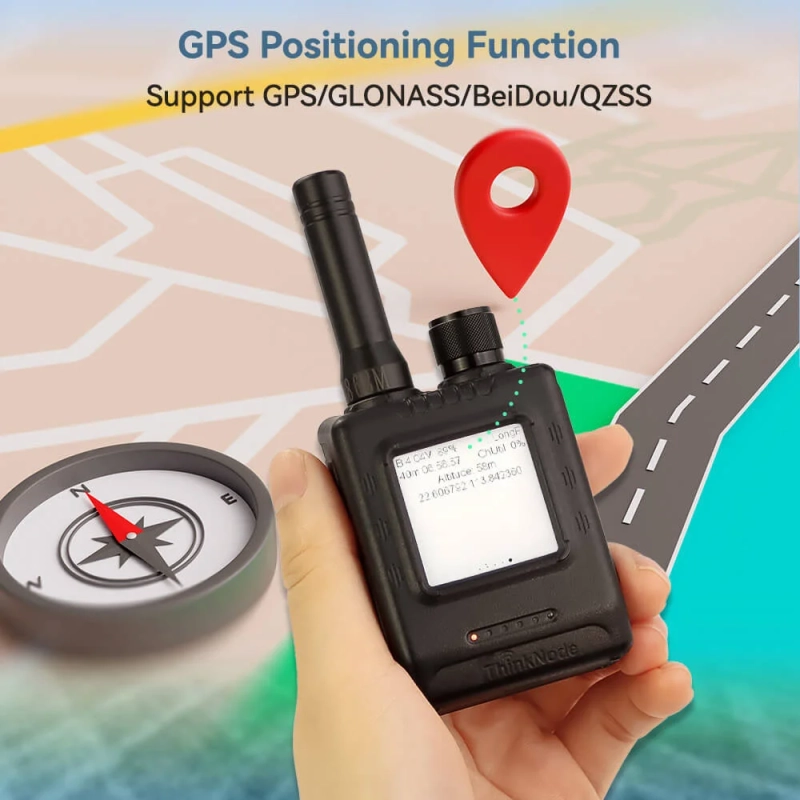

Вбудований GPS-модуль підтримує GPS, GLONASS, BeiDou та QZSS, завдяки чому ThinkNode M5 може визначати та передавати координати користувача в mesh-мережі. Вбудований годинник реального часу RTC забезпечує збереження часу та дозволяє прискорити повторний запуск GPS.

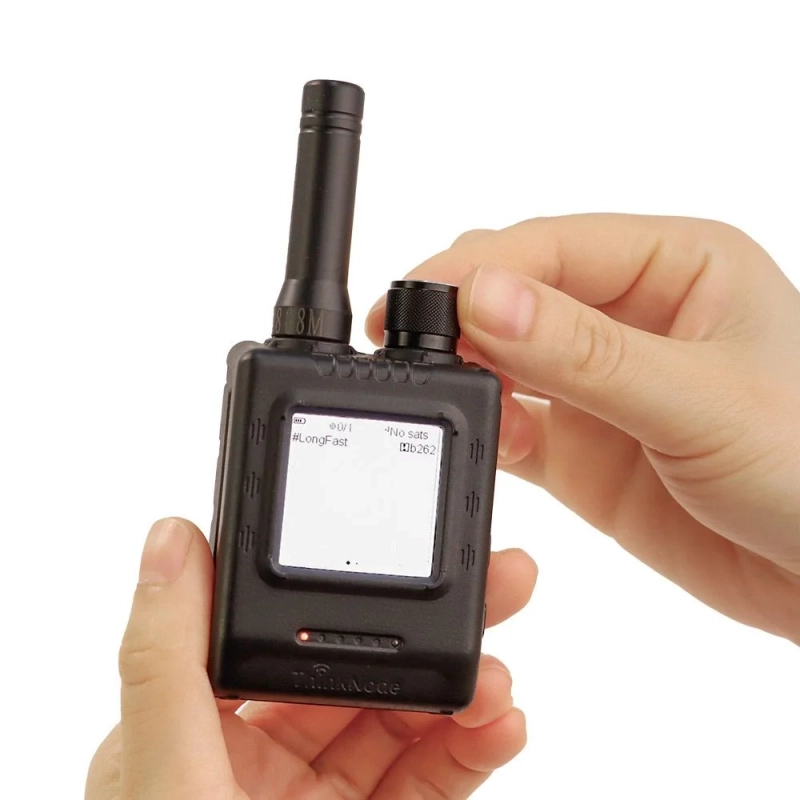

Керування пристроєм здійснюється за допомогою фізичних кнопок і перемикачів. Передбачені окремі елементи керування живленням, GPS та перегортанням сторінок дисплея, а також функціональна кнопка та кнопка скидання. Вбудовані світлодіодні індикатори відображають стан пристрою, GPS та LoRa-з'єднання, а зумер може використовуватися для звукових сповіщень.

Завдяки автономній роботі, GPS та LoRa-зв'язку ThinkNode M5 добре підходить для туристичних походів, подорожей, експедицій, зв'язку у віддалених районах, аварійних ситуацій, організації локальних mesh-мереж, моніторингу об'єктів та різноманітних аматорських проєктів.

Основні особливості:

ESP32-S3, двоядерний Xtensa LX7 до 240 МГц
LoRa-трансивер SX1262
Підтримка Meshtastic
Підтримка MeshCore
GPS / GLONASS / BeiDou / QZSS
E-Ink дисплей 1,54", 200×200 пікселів
Bluetooth 5.0 BLE
Акумулятор 1200 мА·год
Зовнішня LoRa-антена, роз'єм RP-SMA
USB Type-C, живлення 5 В / 1 А
Вбудовані RTC, зумер та світлодіодні індикатори
512 КБ SRAM + 8 МБ PSRAM
4 МБ Flash
Розміри 82×51,6×26,3 мм
Вага близько 81 г

Комплектація:

1x пристрій ThinkNode M5
1x Антена Lora
1x кабель USB-A - Type-C
1x Посібник користувача

Основні відмінності ThinkNode M1, M2 та M5:

Назва продукту	ThinkNode M1	ThinkNode M5	ThinkNode M2
Основний процесор	Nordic nRF52840	Модуль ESP32-S3
CPU/SoC	32-бітний процесор ARM® Cortex™-M4 з частотою 64 МГц та FPU (блоком обчислень з плаваючою комою)	Високопродуктивний двоядерний 32-бітний процесор Xtensa LX7 з максимальною тактовою частотою до 240 МГц
Системна пам'ять	256 КБ RAM	512 КБ SRAM, 8 МБ PSRAM
Пам'ять	3 МБ Flash-пам'яті (зовнішній чип Flash 2 МБ)	4 МБ Flash, 384 КБ ROM	4 МБ Flash, 384 КБ ROM
Прошивка	Прошивка Meshtastic повністю сумісна, передача сигналу здійснюється в режимі LoRa
Розмір дисплея	1.54" EPD (монохромний дисплей на електронному чорнилі)		1.3"
Тип дисплея	E-Ink (електронне чорнило)		OLED
Роздільна здатність дисплея	200×200 або вище		128×64
Час повного оновлення дисплея	2 с		/
Ємність акумулятора	1200 мА·год		1000 мА·год
Wi-Fi	Не підтримується	Підтримка 802.11 a/b/g/n, 2.4 ГГц
Bluetooth	Bluetooth Low Energy та Bluetooth 5.4 (налаштування через телефон)	Bluetooth Low Energy та Bluetooth 5.0
LoRa	Трансивер SX1262 LoRa, US 915 МГц / EU 868 МГц (зовнішня антена)		SX1262 LoRa трансивер, US 915 МГц / EU 868 МГц
Інтерфейс	Інтерфейс Type-C, роз'єм RP-SMA		Інтерфейс Type-C
Функції	GPS (GPS, GLONASS, BeiDou, QZSS), EPD-дисплей, RTC, USB 2.0, керування живленням PMU (вбудований літієвий акумулятор 1200 мА·год), зумер тощо.	LCD-дисплей, USB 2.0, керування живленням PMU, USB-UART, зумер, buck-конвертер тощо.	LCD-дисплей, USB 2.0, керування живленням PMU, USB-UART, зумер, buck-конвертер тощо.
Кнопки	Поворотний перемикач, функціональна кнопка, кнопка перегортання сторінок, кнопка GPS, кнопка скидання	Кнопка живлення, функціональна кнопка, кнопка скидання	Кнопка живлення, функціональна кнопка, кнопка скидання
LED-індикатор	Індикація живлення, GPS/LoRa		Індикатор живлення, індикатор заряджання
Живлення	5 В / 1 А, підтримується живлення від USB або літієвого акумулятора
Споживання енергії	Максимальний робочий струм близько 85 мА (CPU + LoRa трансивер), струм у режимі низького енергоспоживання — близько 5.6 мкА	Максимальний робочий струм близько 340 мА (CPU + LoRa трансивер), струм у режимі низького енергоспоживання — близько 34 мкА	Максимальне споживання близько 217 мА, струм у режимі низького енергоспоживання — близько 136 мА (при вимкненому екрані)
Робоча температура	−10…50 °C
Температура зберігання	−20…60 °C
Відносна вологість	10–95%, при 40 °C (без конденсації)
Розміри	82×51.6×26.3 мм		88.4×46×23 мм
