Гальванічний цифровий ізолятор Pololu ISO6542F, 4 канали, 2/2 (LOW за замовчуванням)

код: DAT422

Гальванічний цифровий ізолятор Pololu ISO6542F, 4 канали, 2/2 (LOW за замовчуванням)

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

138 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки
Поставити запитання

Цей модуль є платою-носієм для універсального функціонального ізолятора ISO6542F від TI, який забезпечує чотири канали гальванічно ізольованого цифрового зв'язку між двома пристроями зі швидкістю до 50 Мбіт/с на канал. Він надає два прямі та два зворотні канали, які за умовчанням переходять у низький стан у разі втрати вхідного живлення або сигналу.

Код виробника: 5745, ISO6542F

Ці модулі є платами-носіями або платами розширення для функціональних ізоляторів загального призначення ISO654x від Texas Instruments; тому рекомендуємо звернутися до технічного опису ISO654x для отримання детальних характеристик. ISO654x має чотири цифрові канали, які забезпечують зв'язок між двома гальванічно (електрично) ізольованими пристроями зі швидкістю до 50 Мбіт/с на канал. Ця ізоляція означає, що струм не може протікати з одного боку на інший, а неправильні з'єднання або некоректні напруги на одній стороні не можуть поширюватися та пошкодити пристрій на іншій стороні. Це також означає, що логічна напруга може бути різного рівня на двох сторонах, що дозволяє цим платам-носіям функціонувати як перетворювачі рівнів.

Характеристики:

Максимальна швидкість передачі даних: 50 Мбіт/с
Мінімальна робоча напруга: 1.71 В ¹
Максимальна робоча напруга: 5/5 В ¹
Напрямки руху каналами: 2 вперед, 2 назад
Типовий вихід: низький
Робоча напруга ізоляції: 400 В середньоквадратичного значення ²
Номер деталі мікросхеми ISO6542F

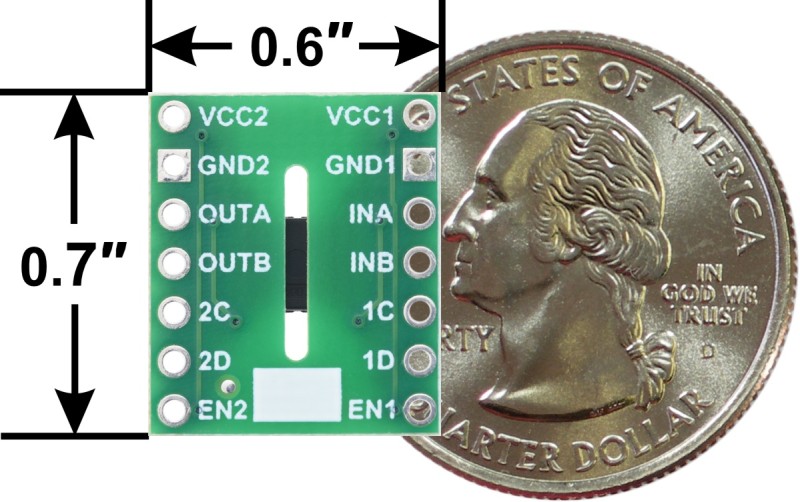

Розмір: 15.24 × 17.8 × 2.8 мм
Маса: 0.5 г

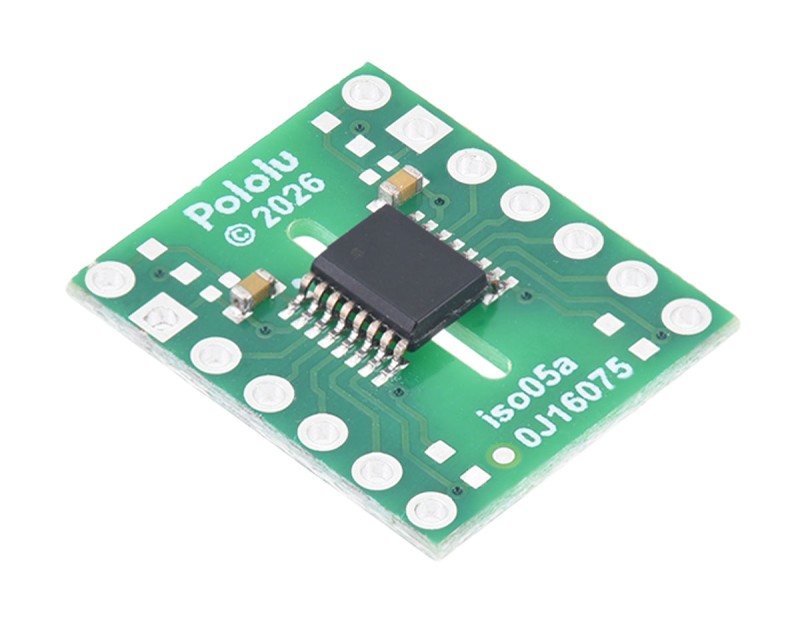

Відмінні знаки:

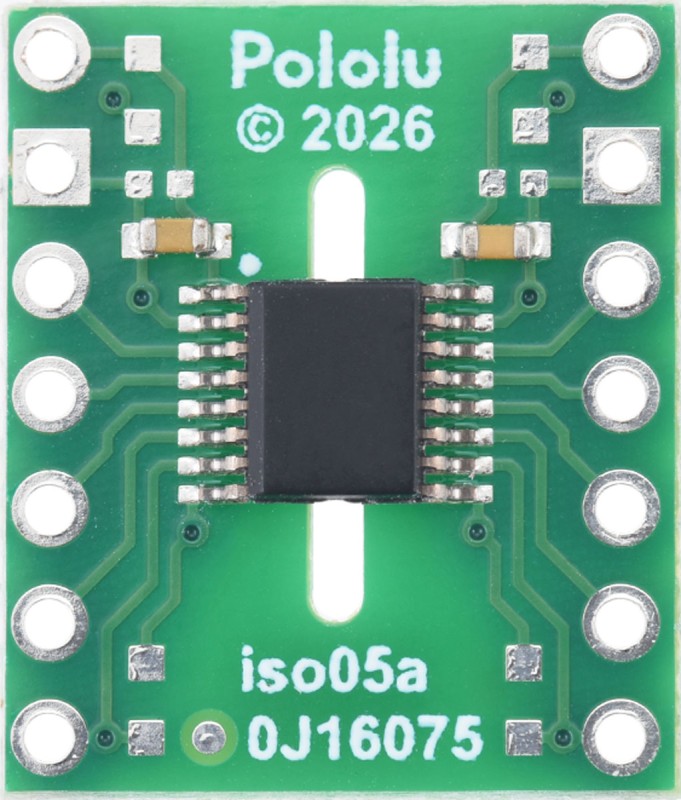

Коди розробки друкованих плат: iso05а
Інші позначення на друкованій платі: 0J16075, пустий білий прямокутник

Примітка:

Напруги VCC1 та VCC2 можна встановлювати незалежно один від одного. Виходи каналів Side x знаходяться в невизначеному стані для 1.05 < VCCx < 1.71 В та 1.89 < VCCx < 2.25 В.
Виробник надає ізолюючій мікросхемі відповідні характеристики. Зібрана друкована плата загалом не сертифікована за будь-яким конкретним стандартом безпеки.

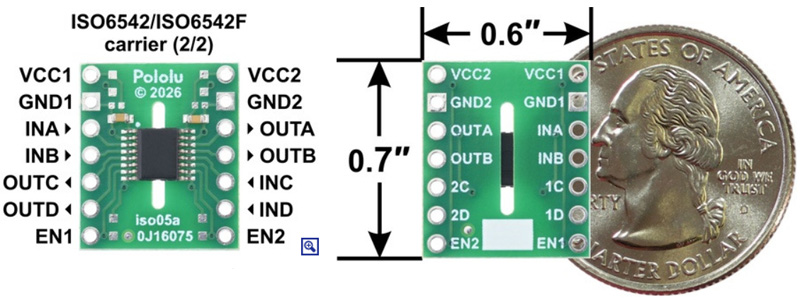

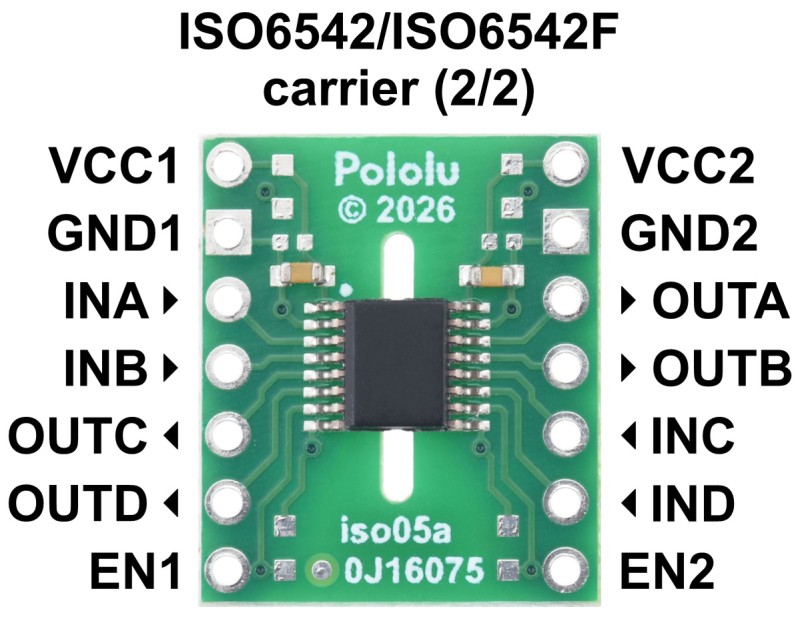

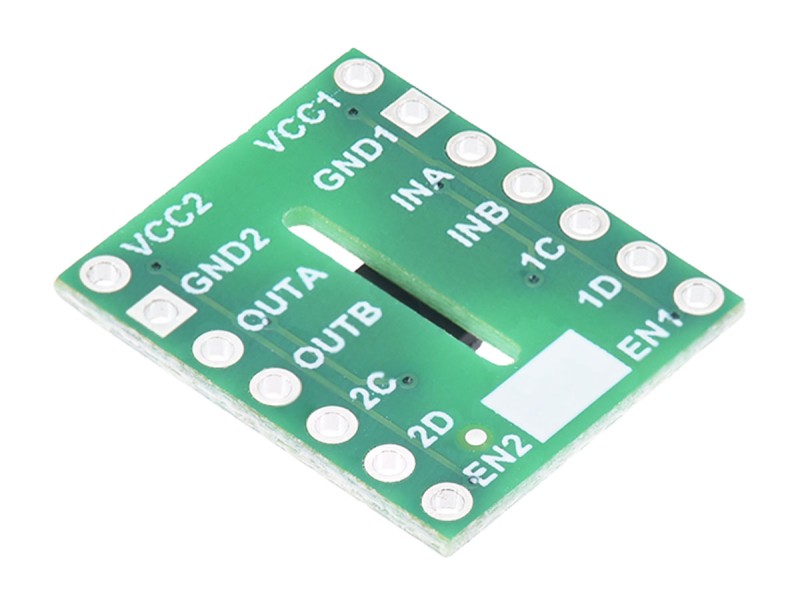

Розпинування плати:

Детальніша інформація про товар:

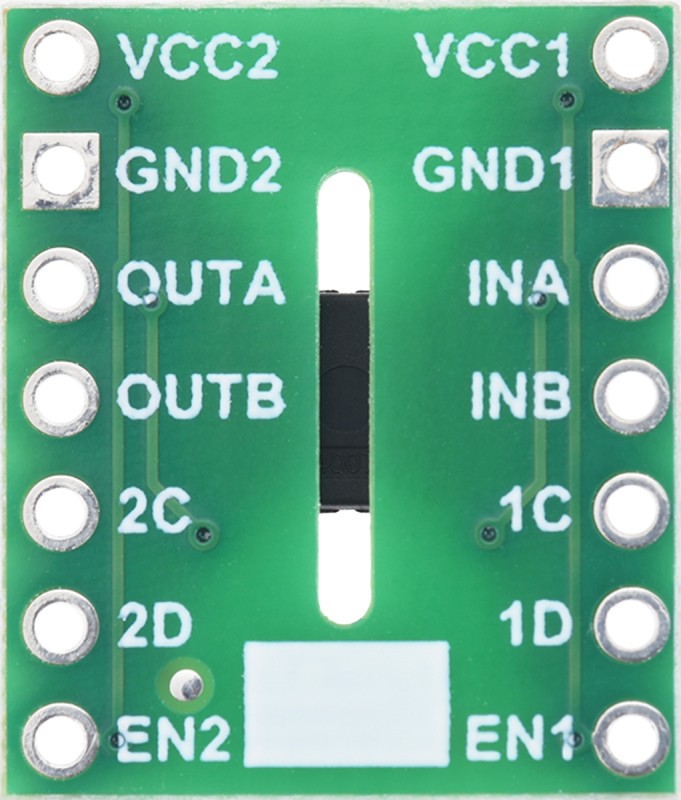

У цій версії використовується мікросхема ISO6542F, що має два прямі і два зворотні канали і за умовчанням перемикається в низький стан при втраті вхідного живлення або сигналу. Її можна відрізнити від інших версій з маркування «6542F» на мікросхемі, а також по порожньому білому прямокутнику на нижньому шовкографічному маркуванні для нанесення власних відмітних знаків.

Висновок	Тип	Опис
VCC1	Живлення каналу 1	Допустимі діапазони: від 1.71 до 1.89 або від 2.25 до 5.5 В. Примітка: стани вихідного сигналу каналу 1 не визначені для 1.05 В < VCC1 < 1.71 В таі 1.89 В < VCC1 < 2.25 В.
GND1	Заземлення для VCC1	GND1 НЕ підключено до GND2
VCC2	Живлення каналу 2	Допустимі діапазони: від 1.71 В до 1.89 В або від 2.25 В до 5.5 В. Примітка: стани вихідного сигналу каналу 2 не визначені для 1.05 В < VCC2 < 1.71 В таі 1.89 В < VCC2 < 2.25 В
GND2	Заземлення для VCC2	GND2 НЕ підключено до GND1
INA	вхід	Вхід, канал A
INB	вхід	Вхід, канал B
INC	вхід	Вхід, канал C
IND	вхід	Вхід, канал D
OUTA	вихід	Вихід, канал A
OUTB	вихід	Вихід, канал B
OUTC	вихід	Вихід, канал C
OUTD	вихід	Вихід, канал D
EN1	вхід	Дозвіл виходу на стороні 1. Вихідні контакти на стороні 1 включаються, коли EN1 знаходиться у високому стані або розімкнуто, і переходять у стан високого імпедансу, коли EN1 знаходиться в низькому стані
EN2	вхід	Дозвіл виходу на стороні 2. Вихідні контакти на стороні 2 включаються, коли EN2 знаходиться у високому стані або розімкнуто, і переходять у стан високого імпедансу, коли EN2 знаходиться в низькому стані

Кожна сторона повинна живитися окремо через відповідні контакти VCCx і GNDx, при цьому напруга на двох сторонах може бути різного рівня. Обидві сторони гальванічно ізольовані (GND1 НЕ підключено до GND2).

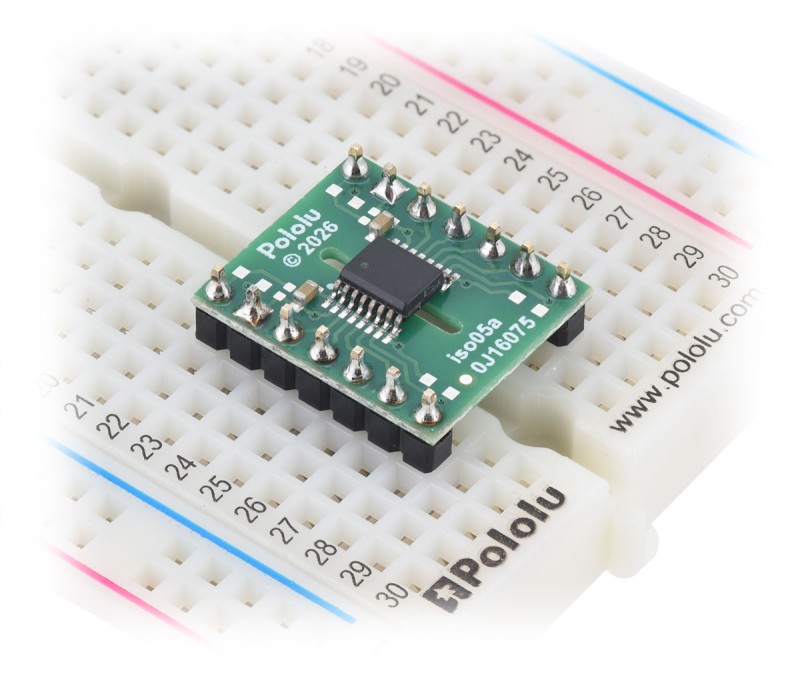

З'єднання здійснюються через наскрізні отвори з кроком 2.54 мм, сумісні зі штировими роз'ємами 2.54 мм та безпайковими макетними платами.

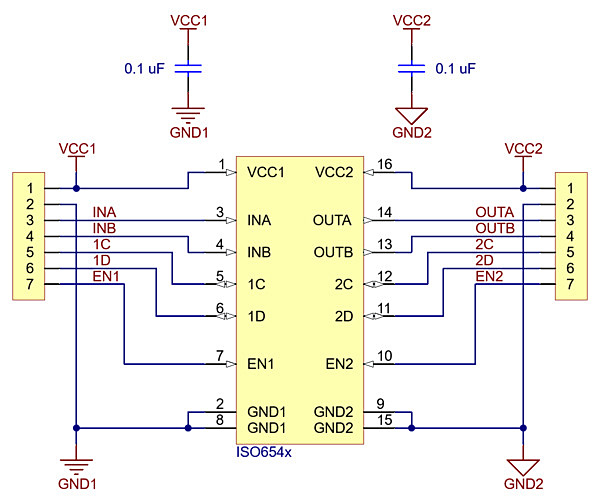

Принципова схема:

Питання щодо коефіцієнта ізоляції та витоку струму через друковану плату:

Мікросхема ISO654x забезпечує функціональну ізоляцію із заявленим виробником робочою напругою 400 В RMS. Корпус мікросхеми має зазор і витік струму більше 3.7 мм, а наша друкарська плата, що несе, має виточений паз під мікросхемою, що забезпечує відстань витоку струму на друкованій платі 5.3 мм. Приблизне емпіричне правило свідчить, що незабруднені друковані плати FR4 повинні мати приблизно 1 мм витоку струму на кожні 100 RMS ізоляції. Зверніть увагу, що ці плати не сертифіковані за будь-яким конкретним стандартом безпеки.
