Гальванический цифровой изолятор Pololu ISO6542F, 4 канала, 2/2 (LOW по умолчанию)

Этот модуль представляет собой плату-носитель для универсального функционального изолятора ISO6542F от TI, который обеспечивает четыре канала гальванически изолированной цифровой связи между двумя устройствами со скоростью до 50 Мбит/с на канал. Он предоставляет два прямых и два обратных канала, которые по умолчанию переходят в низкое состояние в случае потери входного питания или сигнала.

Код производителя: 5745, ISO6542F

Эти модули представляют собой платы-носители или платы расширения для функциональных изоляторов общего назначения ISO654x от Texas Instruments; поэтому мы рекомендуем обратиться к техническому описанию ISO654x для получения подробных характеристик. ISO654x имеет четыре цифровых канала, которые обеспечивают связь между двумя гальванически (электрически) изолированными устройствами со скоростью до 50 Мбит/с на канал. Эта изоляция означает, что ток не может протекать с одной стороны на другую, а неправильные соединения или некорректные напряжения на одной стороне не могут распространяться и повредить устройство на другой стороне. Это также означает, что логическое напряжение может быть разного уровня на двух сторонах, что позволяет этим платам-носителям функционировать как преобразователи уровней.

Характеристики:

• Максимальная скорость передачи данных: 50 Мбит/с
• Минимальное рабочее напряжение: 1.71 В ¹
• Максимальное рабочее напряжение: 5/5 В ¹
• Направления движения по каналам: 2 вперед, 2 назад
• Вывод по умолчанию: низкий
• Рабочее напряжение изоляции: 400 В среднеквадратичного значения ²
• Номер детали микросхемы: ISO6542F

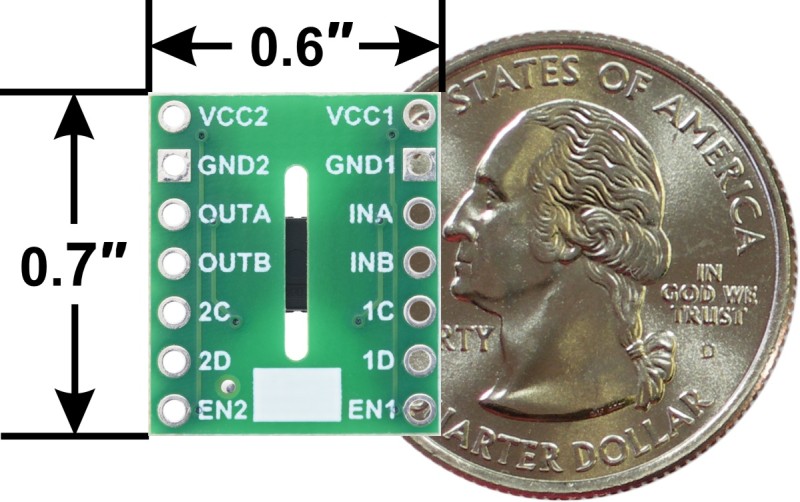

• Размер: 15.24 × 17.8 × 2.8 мм
• Масса: 0.5 г

Отличительные знаки:

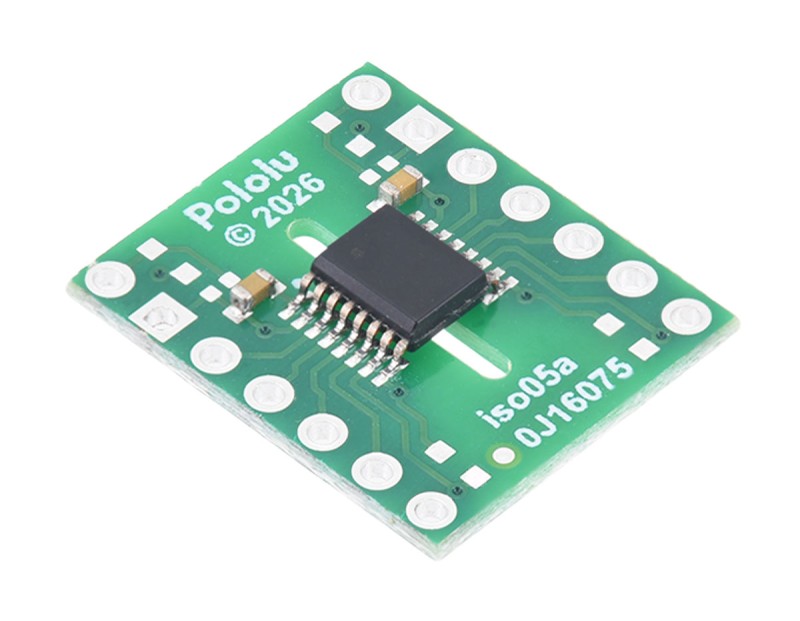

• Коды разработки печатных плат: iso05а

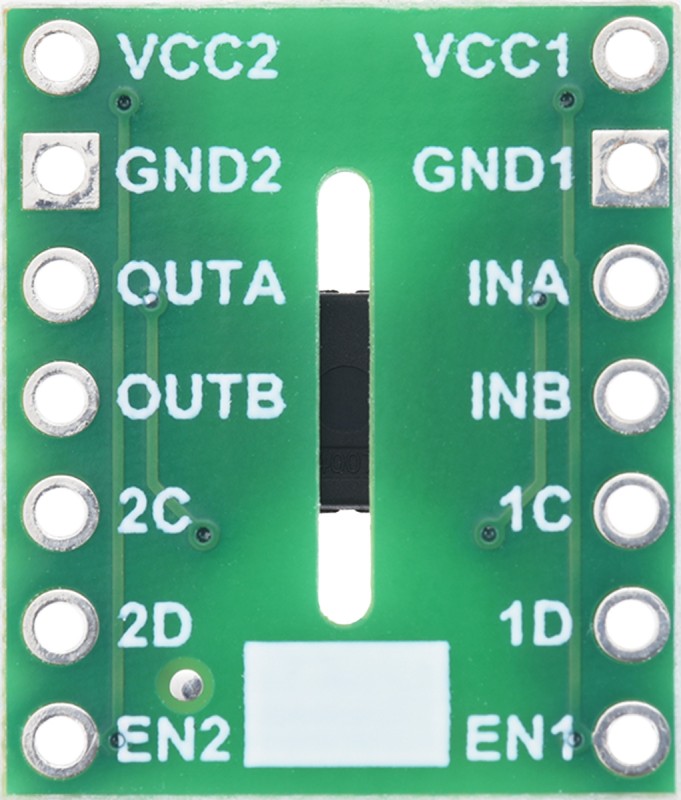

• Другие обозначения на печатной плате: 0J16075, пустой белый прямоугольник

Примечание:

1. Напряжения VCC1 и VCC2 можно устанавливать независимо друг от друга. Выходы каналов Side x находятся в неопределенном состоянии для 1.05 В < VCCx < 1.71 В и 1.89 В < VCCx < 2.25 В.
2. Производитель присваивает изолирующей микросхеме соответствующие характеристики. Собранная печатная плата в целом не сертифицирована по какому-либо конкретному стандарту безопасности.

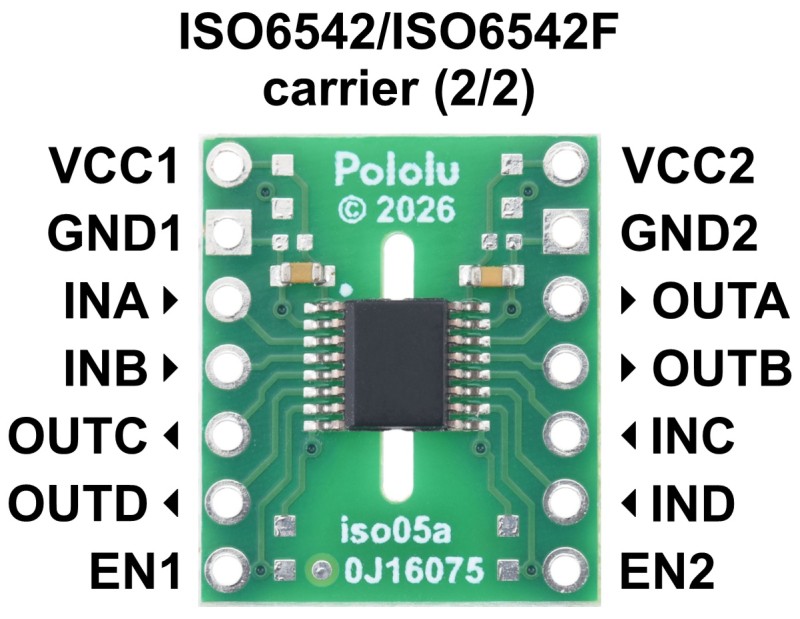

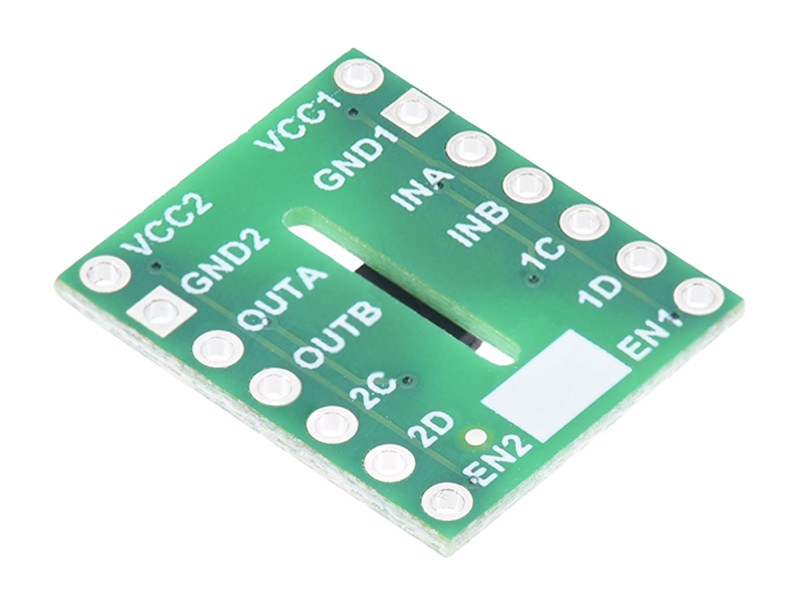

Распиновка платы:

Подробная информация о товаре:

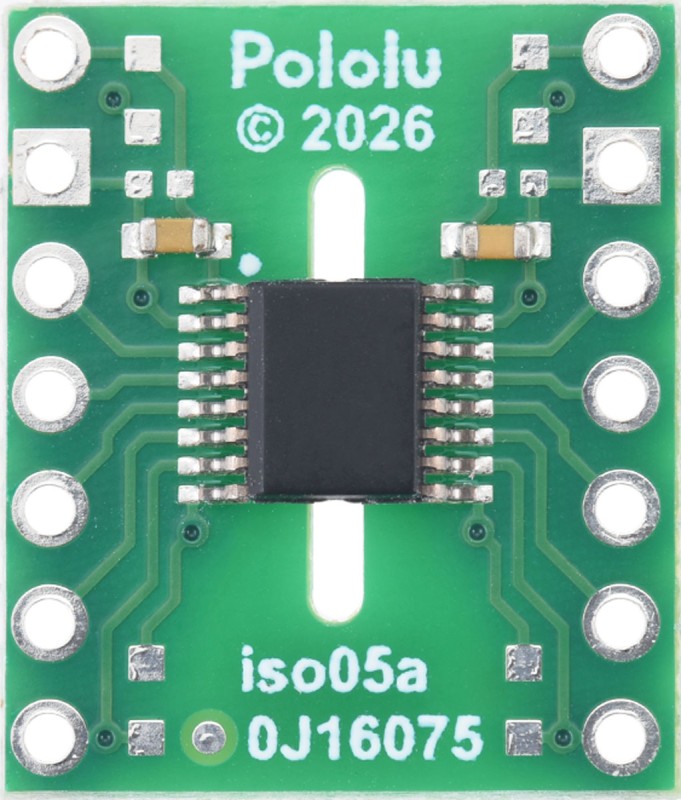

В этой версии используется микросхема ISO6542F, имеющая два прямых и два обратных канала и по умолчанию переключающаяся в низкое состояние при потере входного питания или сигнала. Её можно отличить от других версий по маркировке «6542F» на микросхеме, а также по пустому белому прямоугольнику на нижней шелкографической маркировке для нанесения собственных отличительных знаков.

Каждая сторона должна питаться отдельно через соответствующие контакты VCCx и GNDx , при этом напряжения на двух сторонах могут быть разного уровня. Обе стороны гальванически изолированы (GND1 НЕ подключен к GND2).

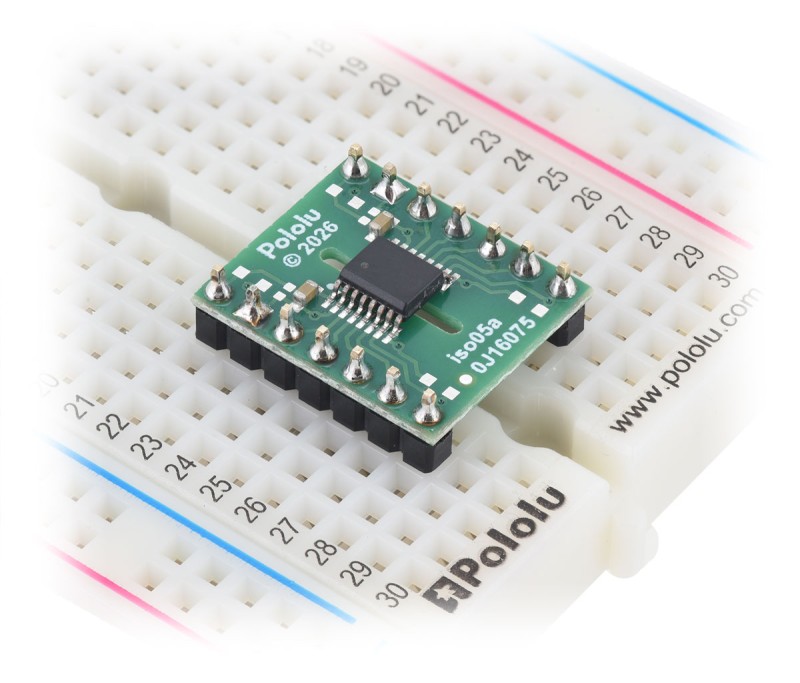

Соединения осуществляются через сквозные отверстия с шагом 2.54 мм, совместимые с штыревыми разъемами 2.54 мм и беспаечными макетными платами.

Принципиальная схема:

Вопросы, касающиеся коэффициента изоляции и утечки тока через печатную плату:

Микросхема ISO654x обеспечивает функциональную изоляцию с заявленным производителем рабочим напряжением 400 В RMS . Корпус микросхемы имеет зазор и утечку тока более 3.7 мм, а наша несущая печатная плата имеет выточенный паз под микросхемой, обеспечивающий расстояние утечки тока на печатной плате 5.3 мм. Приблизительное эмпирическое правило гласит, что незагрязненные печатные платы FR4 должны иметь примерно 1 мм утечки тока на каждые 100 В RMS изоляции. Обратите внимание, что эти несущие платы не сертифицированы по какому-либо конкретному стандарту безопасности.

Ссылки:

• Габаритная схема 4-канальных цифровых изоляторов ISO654x
• 3D-модель 4-канальных цифровых изоляторов ISO654x
• Инструкция по сверлению для 4-канальных цифровых изоляторов ISO654x
• Техническое описание TI ISO654x
