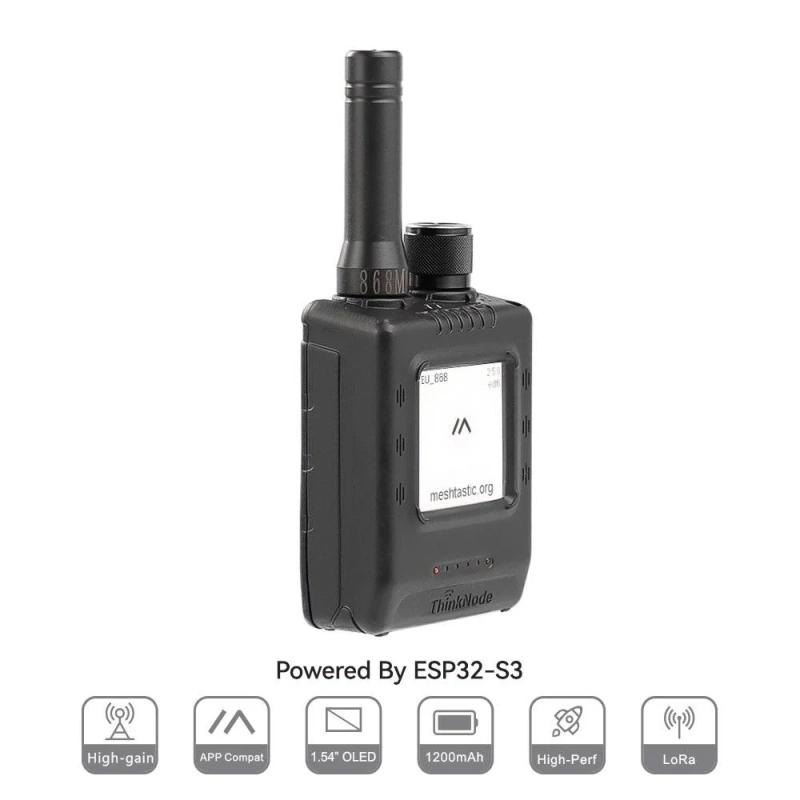

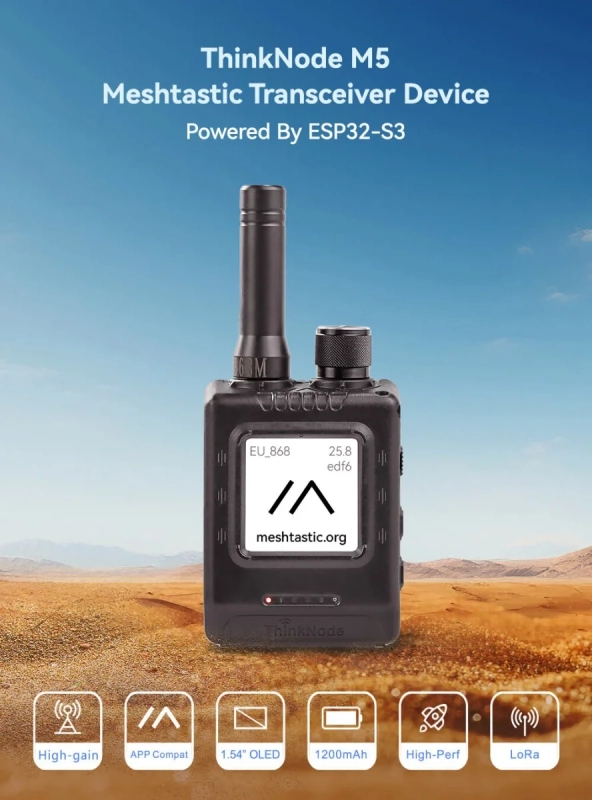

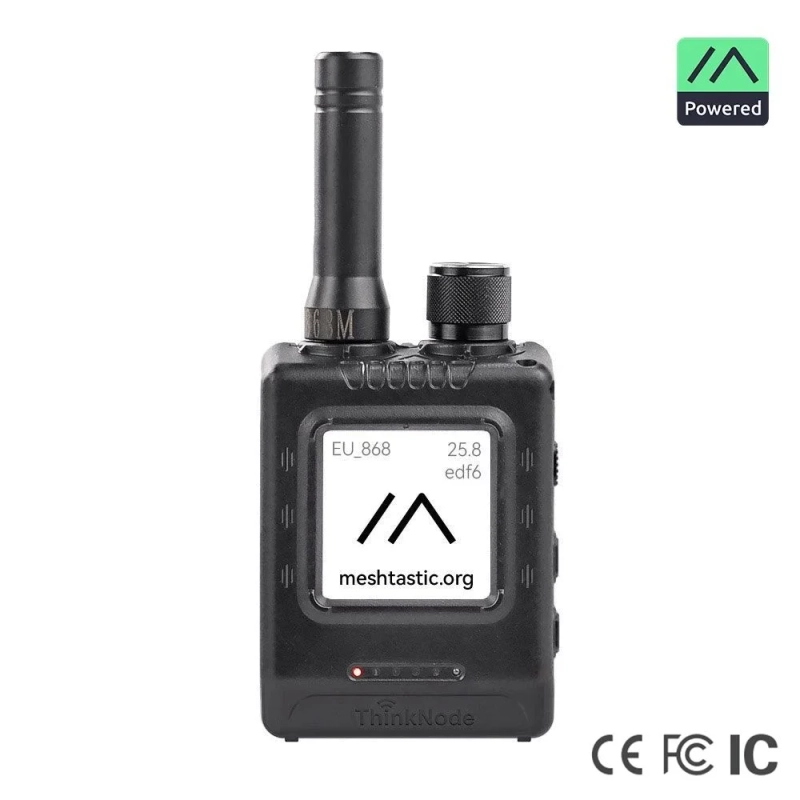

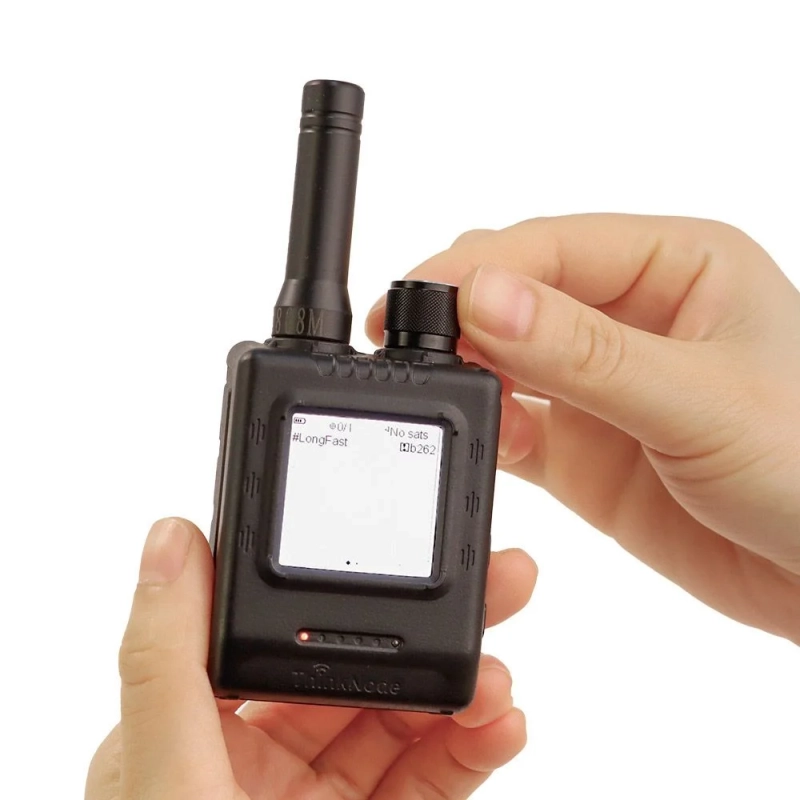

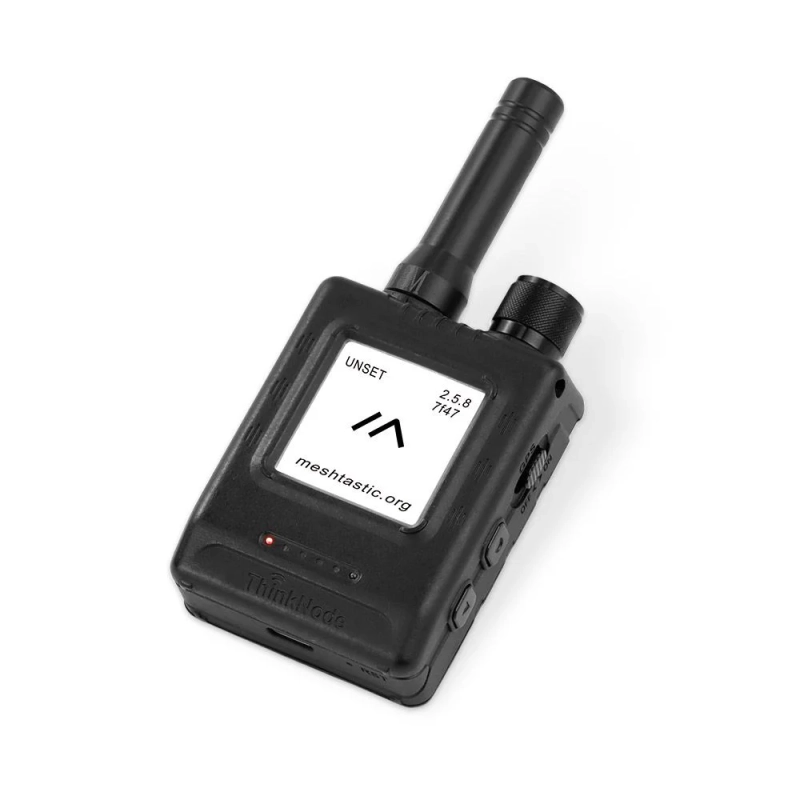

ThinkNode M5 — LoRa-трансивер Meshtastic / MeshCore на ESP32-S3, E-Ink 1,54", GPS, 1200 мА·ч

ThinkNode M5 — компактный портативный LoRa-трансивер на базе ESP32-S3, предназначенный для построения автономных mesh-сетей связи с использованием Meshtastic или MeshCore. Устройство сочетает LoRa-модуль SX1262, GPS-навигацию, энергоэффективный E-Ink дисплей, Bluetooth и встроенный аккумулятор 1200 мА·ч, поэтому может использоваться для связи и передачи координат даже в местах, где отсутствует мобильная сеть и доступ к Интернету.

Код производителя: ILM13205D2

В основе ThinkNode M5 установлен двухъядерный микроконтроллер ESP32-S3 с архитектурой Xtensa LX7 и тактовой частотой до 240 МГц. За дальнюю радиосвязь отвечает LoRa-трансивер SX1262, а внешняя антенна подключается через разъём RP-SMA. В зависимости от региона устройство может работать в соответствующем диапазоне частот, например 868 МГц для Европы или 915 МГц для США.

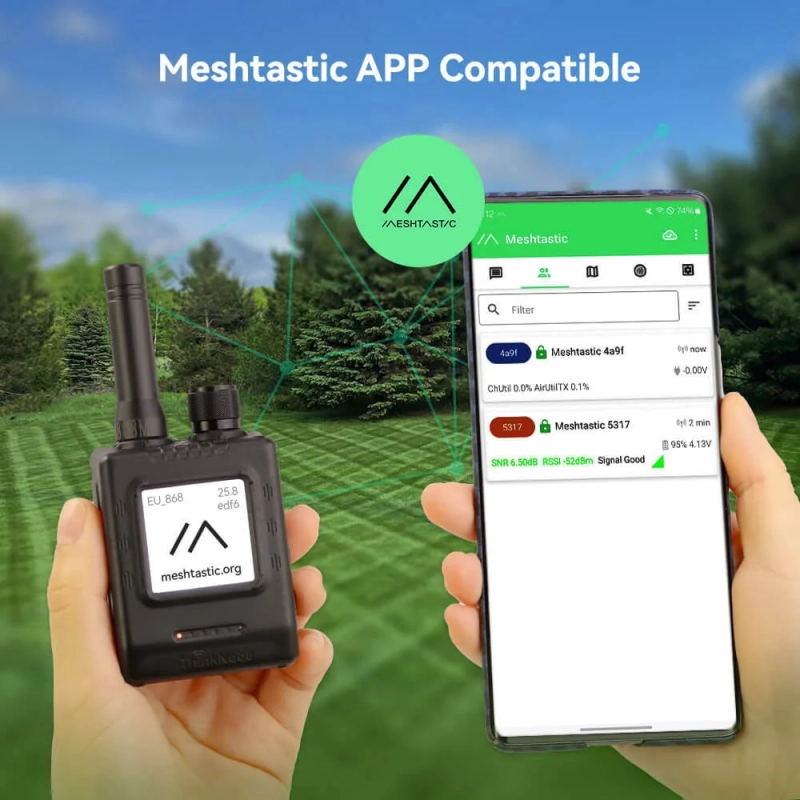

M5 поставляется с прошивкой Meshtastic и совместим с официальным приложением Meshtastic. Через смартфон по Bluetooth можно настраивать параметры устройства и радиосети, обмениваться сообщениями, просматривать местоположение участников сети, использовать карты, контролировать состояние сети, записывать и экспортировать данные. При необходимости устройство также можно перепрошить на MeshCore, что позволяет использовать его с альтернативной mesh-платформой.

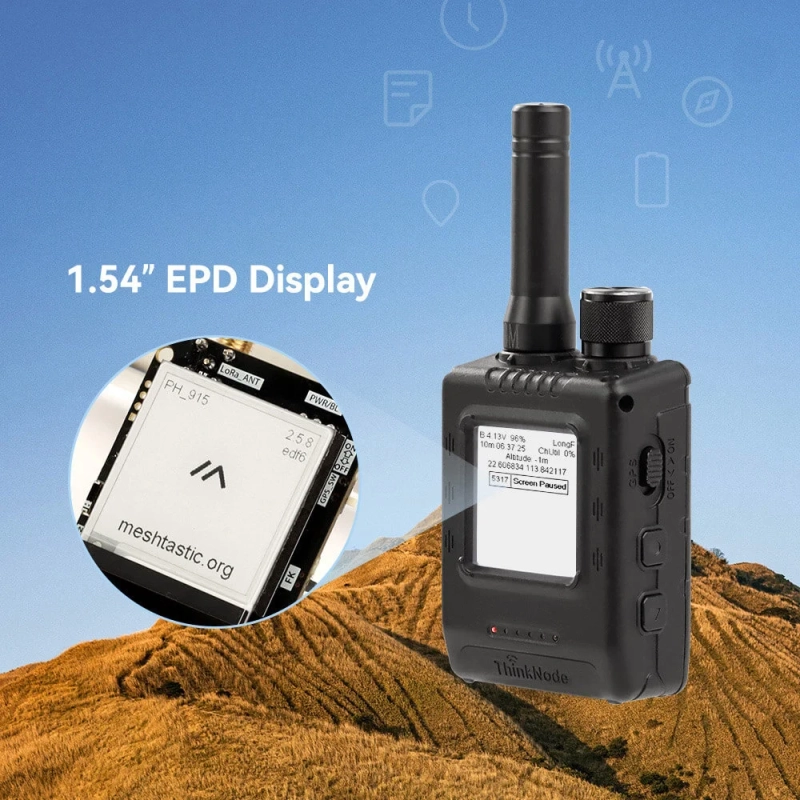

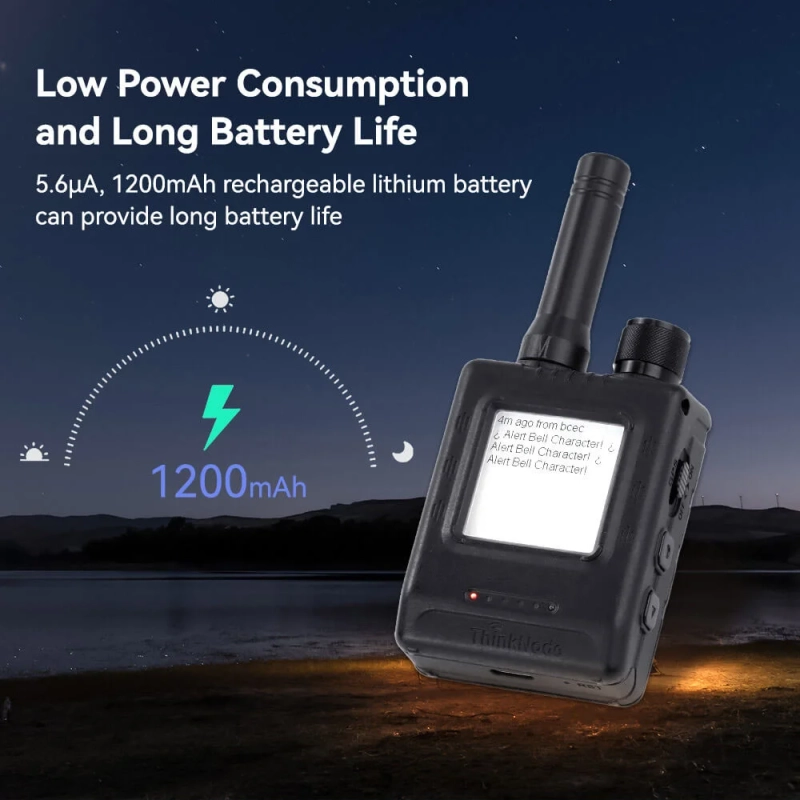

Для автономной работы ThinkNode M5 оснащён аккумулятором ёмкостью 1200 мА·ч. Устройство поддерживает низкое энергопотребление, а встроенный E-Ink дисплей практически не расходует энергию при отображении статичной информации. На экране размером 1,54" и разрешением 200×200 пикселей можно просматривать состояние устройства и сетевые данные.

Встроенный GPS-модуль поддерживает GPS, GLONASS, BeiDou и QZSS, благодаря чему ThinkNode M5 может определять и передавать координаты пользователя в mesh-сети. Встроенные часы реального времени RTC обеспечивают сохранение времени и позволяют ускорить повторный запуск GPS.

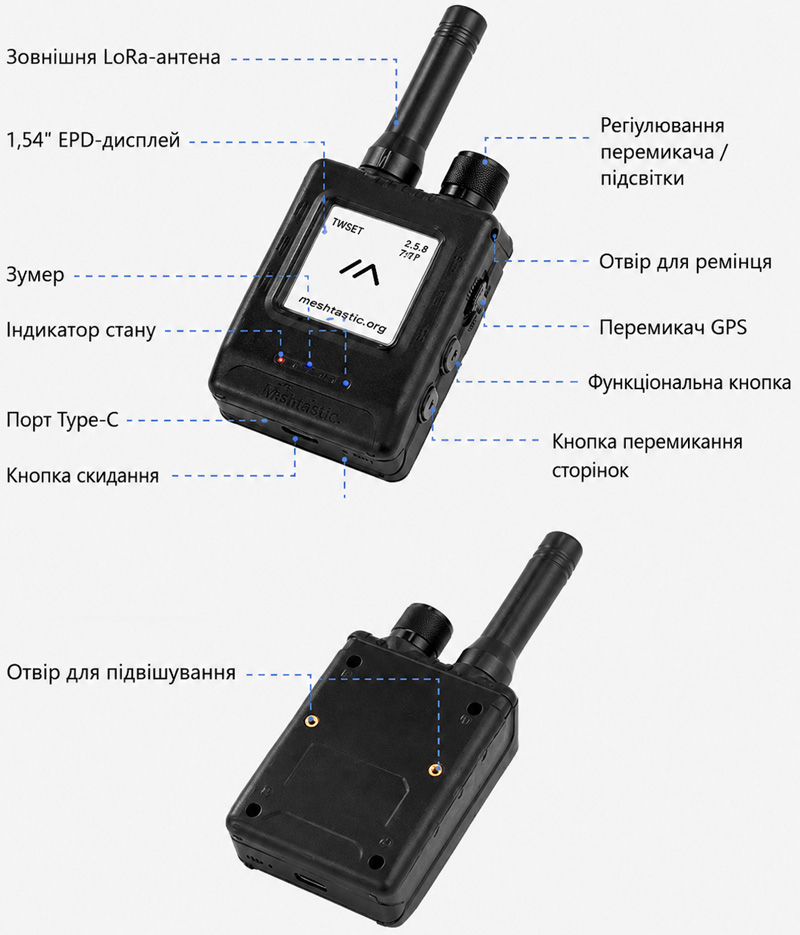

Управление устройством осуществляется с помощью физических кнопок и переключателей. Предусмотрены отдельные элементы управления питанием, GPS и перелистыванием страниц дисплея, а также функциональная кнопка и кнопка сброса. Встроенные светодиодные индикаторы отображают состояние устройства, GPS и LoRa-соединения, а зуммер может использоваться для звуковых уведомлений.

Благодаря автономной работе, GPS и LoRa-связи ThinkNode M5 хорошо подходит для туристических походов, путешествий, экспедиций, связи в удалённых районах, аварийных ситуаций, организации локальных mesh-сетей, мониторинга объектов и различных любительских проектов.

Основные особенности:

• ESP32-S3, двухъядерный Xtensa LX7 до 240 МГц
• LoRa-трансивер SX1262
• Поддержка Meshtastic
• Поддержка MeshCore
• GPS / GLONASS / BeiDou / QZSS
• E-Ink дисплей 1,54", 200×200 пикселей
• Bluetooth 5.0 BLE
• Аккумулятор 1200 мА·ч
• Внешняя LoRa-антенна, разъём RP-SMA
• USB Type-C, питание 5 В / 1 А
• Встроенные RTC, зуммер и светодиодные индикаторы
• 512 КБ SRAM + 8 МБ PSRAM
• 4 МБ Flash

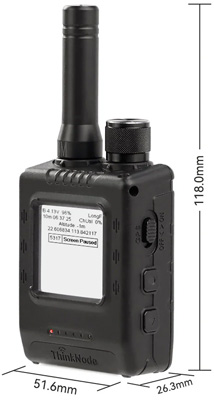

• Размеры 82×51,6×26,3 мм
• Вес около 81 г

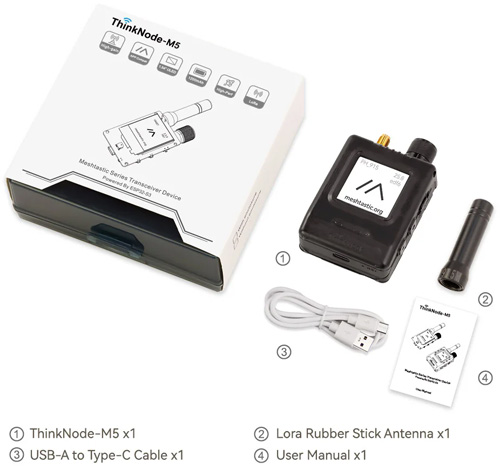

Комплектация:

1. 1x устройство ThinkNode M5
2. 1x Антенна Lora
3. 1x кабель USB-A - Type-C
4. 1x Руководство пользователя
