ELE CAN-BUS шилд V1.5 від Elecrow

код: ASC197

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

433 грн

очікується

Повідомити

	12
	голосувати

Опис
Відгуки (3)
Задати питання

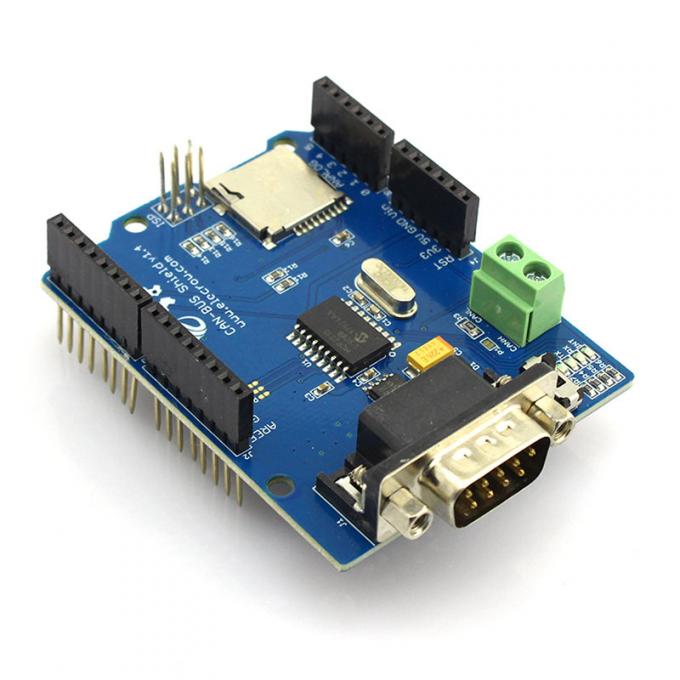

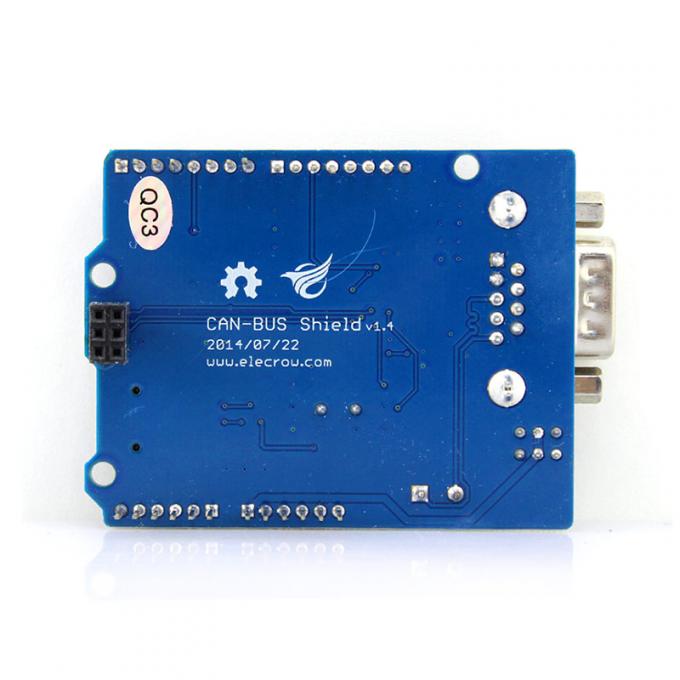

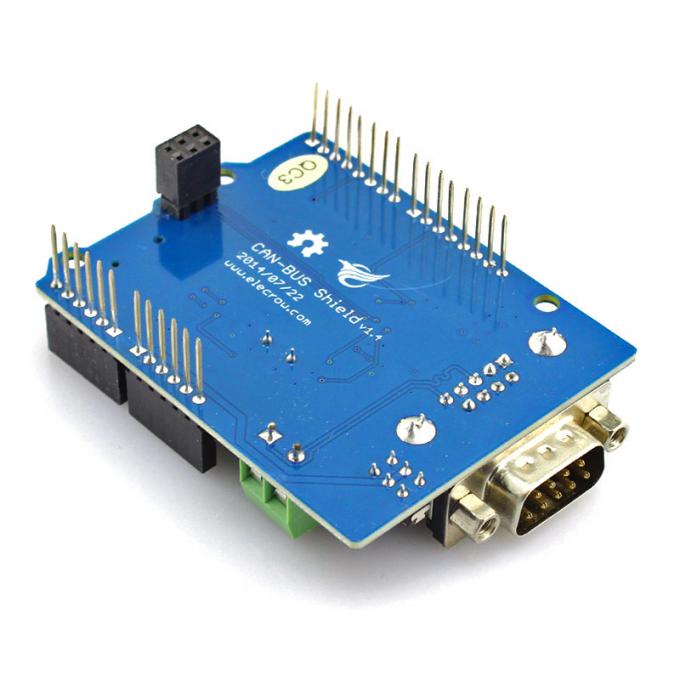

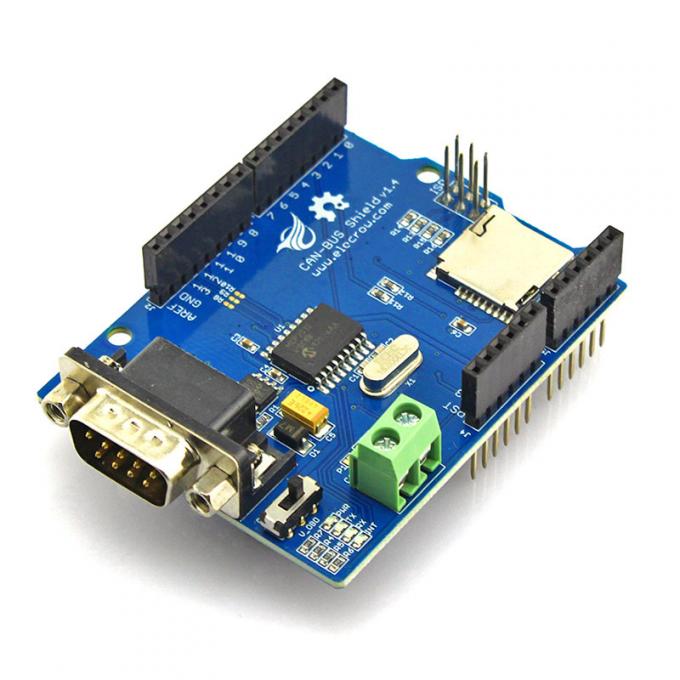

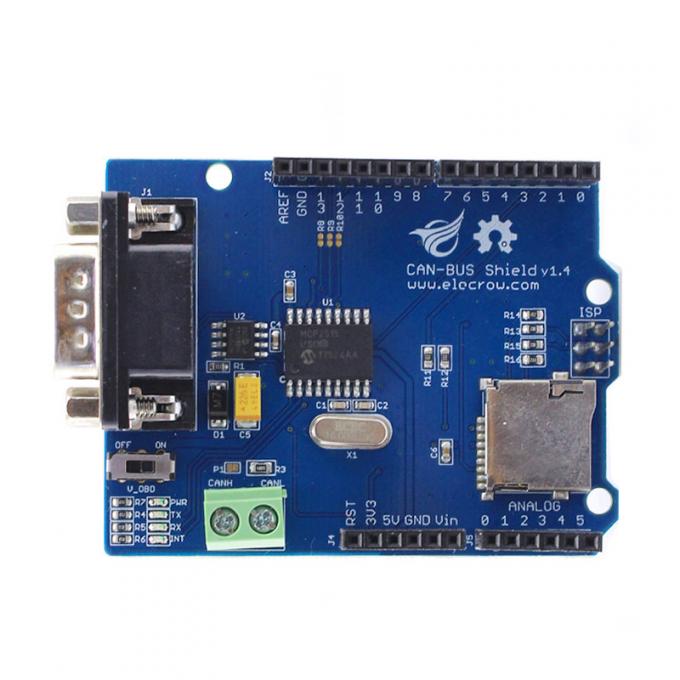

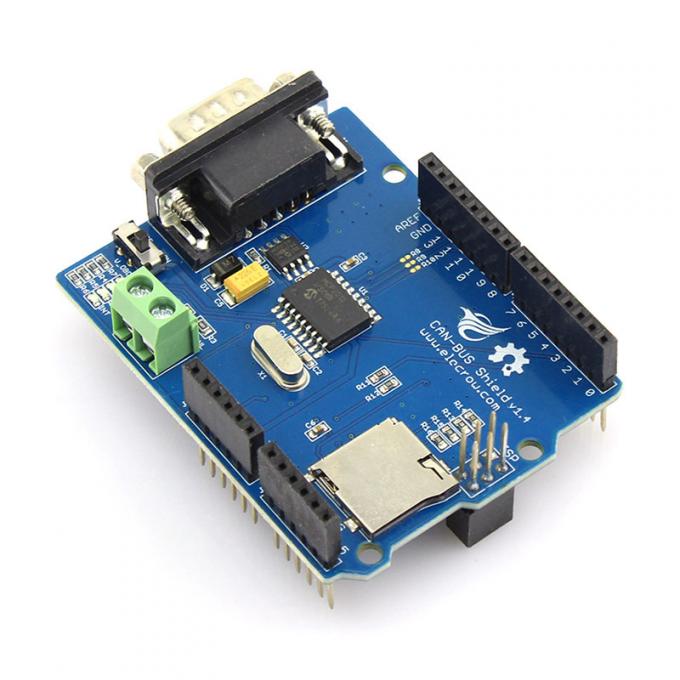

Оновлена версія CAN-BUS Шилда для підключення CAN периферії до контролера Arduino. Тепер організувати свою CAN мережу стало просто як ніколи! У новій версії на платі встановлений роз'єм для підключення SD-card пам'яті для зберігання одержуваних по мережі даних.

Код виробника: AS54887CAN

CAN-BUS є промисловим інтерфейсом через його велику дальність, швидкість середовища передачі даних та високу надійність. Цей інтерфейс зазвичай зустрічається на сучасних верстатах та в якості автомобільної діагностичної шини. На платі встановлений контролер MCP2515 CAN Bus з інтерфейсом SPI та MCP2551 CAN-трансивер, щоб дати вашому Arduino / Seeeduino.

Можливості:

Сумісність с Arduino Mega и Leonardo
Інтерфейс V2.0B зі швидкістю до 1 Мбіт / с
Інтерфейс SPI до 10 МГц
Стандарт (11 біт) та розширені (29 біт) формат даних і віддалених кадрів
Два буфери прийому з пріоритетом збереження повідомлень
Промислового стандарту 9-контактний D-Sub роз'єм
Два світлодіодних індикатора
Слот SD-карти для зберігання інформації

Посилання:

Відгуки покупців про ELE CAN-BUS шилд V1.5 от Elecrow

Nikita (24.08.2023)

Ссылку поправьте пожалуйста ELE Can-bus Shield Design Files

http -> https
тогда дает скачать файл

Відповісти

admin (24.08.2023)

Перевірили - посилання працює.

Відповісти

Вячеслав (12.04.2017)

Отличный шилд за приемленную цену, получилось запустить на ардуино уно и мега. Подключал к автомобильной шине Комфорт которая в моем авто работает на скорости 83кб в остальных в основном 100кб. Для того что бы шилд работал на шине Комфорт необходимо отпаять термирующий резистор на шилде так же в прошивке указать скорость работы шины и цифровой пин ардуины, у уно и меги это 10пин. В качестве кабеля от шины к шилду лучше использовать витую пару.

Відповісти
