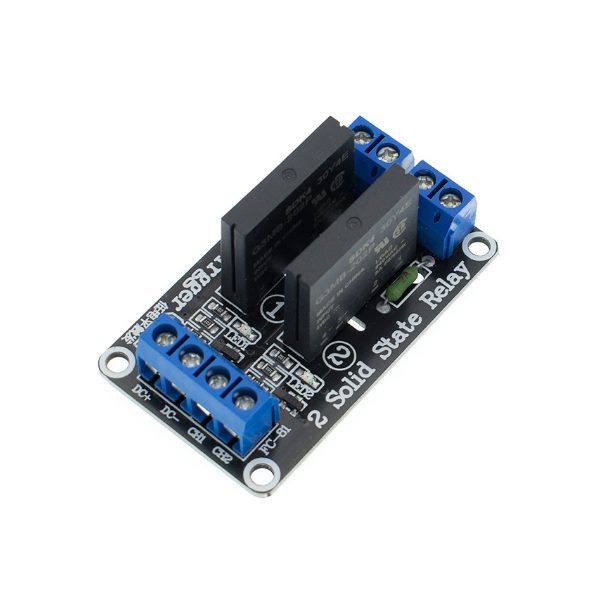

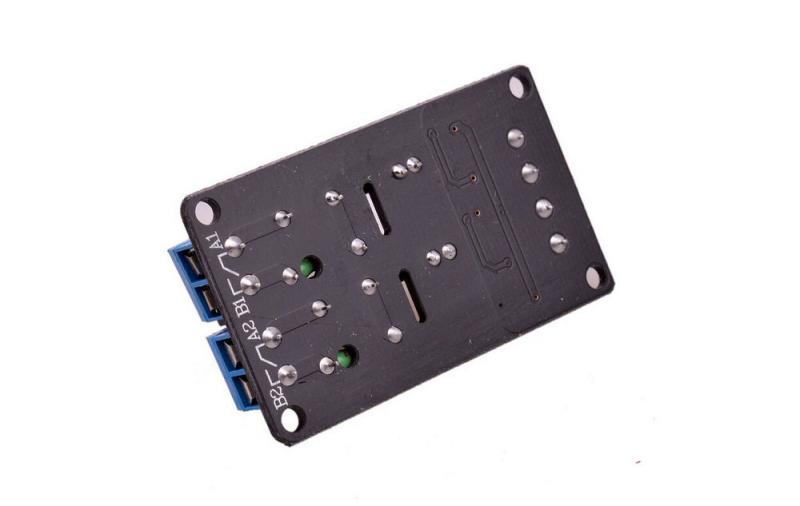

2-о канальний модуль твердотільного реле 5В 2А (High level)

код: AOC359

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

138 грн з ПДВ

Оптові ціни:
від 3 шт.	130 грн

в наявності

Купити в один клік

	9
	голосувати

Знайшли дешевше?

Опис
Відгуки (5)
Задати питання

Модуль 2-о канального твердотільного реле побудований на G3MB-202P і призначений для комутації змінної напруги. Відмінною особливістю твердотільних реле є повна відсутність рухомих контактів і контактів взагалі. Цим обумовлена ??їх виняткова надійність і безшумність роботи. Для управління реле досить подати на нього цифровий сигнал з мікроконтролера - струмообмежувальний резистор знаходиться всередині самого реле. Також в реле передбачена схема контролю переходу вихідної напруги через 0, що сприятливо позначається як на його надійності так і на дуже низькому рівні перехідних перешкод, однак це не дає можливості застосовувати дане реле в схемах з фазо-імпульсним управлінням.

Опис контактів:

DC+: позитивний живлення
DC-: негативний живлення
CH: вхід керування

Характеристики:

Твердотільний модуль: G3MB-202P
Кількість каналів: 2
Комутована напруга: від 100 до 240 В
Комутований струм: макс. 2А
Напруга управління: від 0 до 5В
Активний рівень: високий
Максимальний струм управління: 12.5 мА
Робочий струм управління: 2мА
Розміри: 55 * 33 * 25 мм
Вага: 21 грам

Документація

Відгуки покупців про 2-х канальный модуль твердотельного реле 5В 2А (High level)

Владимир (02.03.2021)

Салют! :)
Взят два 2-канальных реле (High and Low level).
Оба реле low level. На плате тоже написано low level trigger. Уже потом обратил внимание что и на фотках в описании так же (hight level реле на плате имеет надпись low level).

Відповісти

admin (05.03.2021)

К сожалению иногда случается пересорт товара от поставщика... Напишите нам на почту и мі решим єтот вопрос.

Відповісти

Юрий (29.12.2017)

Брал реле для управления 12 В вентиляторами, чтобы бесшумно было:
1) 12 В, 0.37 А
2) 12 В, 0.24 А

К сожалению, второй вентилятор не отключается после включения. Пробовал менять каналы местами - ситуация та же. Видать ток/напряжение слишком малы для нормального срабатывания бесконтактного перекрытия. В описании в общем-то и написано:
"Коммутируемое напряжение: от 100 до 240 В".

Магазину спасибо! :-)

Відповісти

Андрей (29.05.2022)

Это симисторный выключатель. На постоянном токе для того, чтобы он выключился, снятие управляющего напряжения может быть недостаточно. Нужно ещё, чтобы ток через нагрузку был меньше тока удержания (т.е. более-менее мощная нагрузка просто не выключится).

Відповісти
