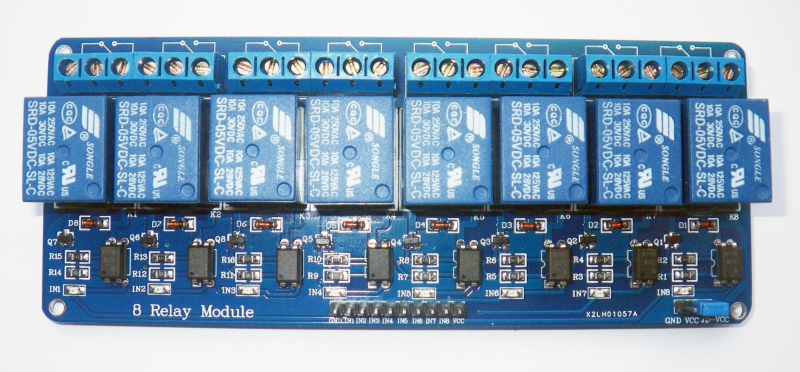

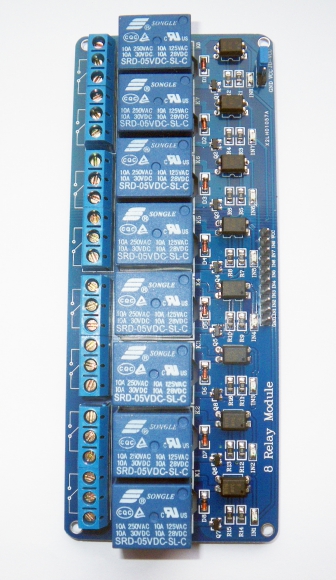

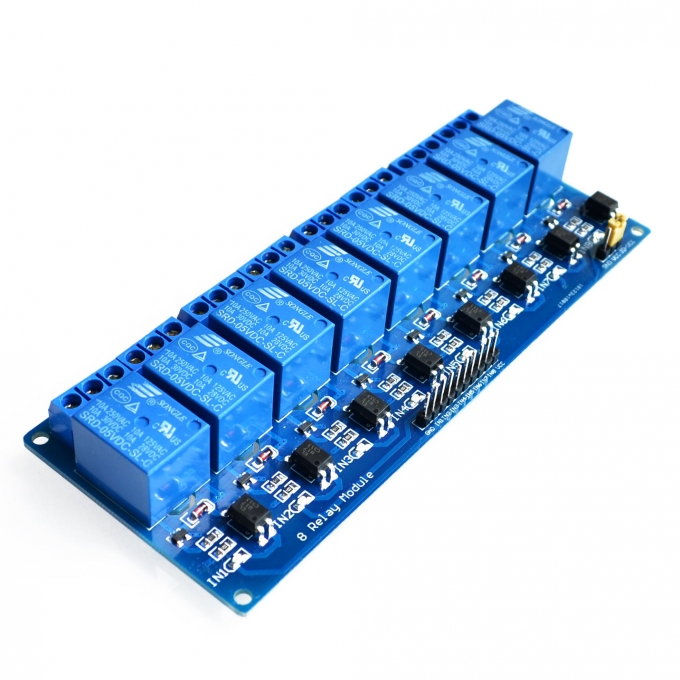

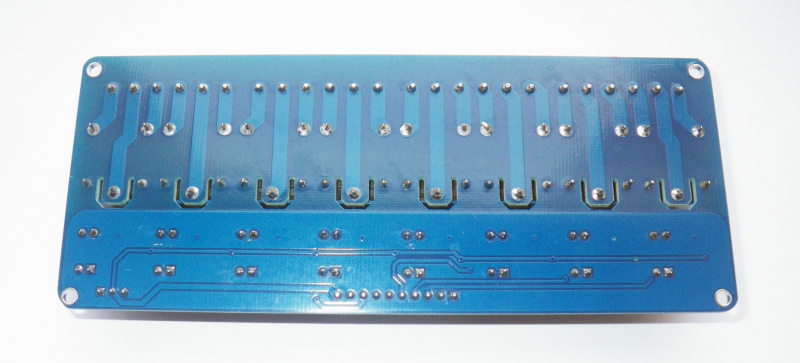

Може управлятися безпосередньо з виводів мікроконтролера (Arduino і подібним). Максимальний струм навантаження 10А при напрузі 250В. Розміри модуля: 13.9 x 5.2 x 1.7 см.
Якщо вам потрібна повна оптична ізоляція підключіть "Vcc" до виходу +5 Arduino, але не підключайтеся до Gnd. Приберіть джампер Vcc to JD-Vcc. Підключіть окремі +5 до виводу "JD-Vcc" і окремі Gnd. Це дасть живлення для транзисторів і обмотки реле. Якщо ж вам достатньо ізоляції реле то можна просто живити модуль від виводів Arduino + 5В і Gnd і залишити джампер Vcc to JD-Vcc на своєму місці.
Важливо: для замикання реле потрібно подати на керуючий вхід низький логічний рівень (LOW), тоді реле замикається і світлодіод загоряється, для розмикання реле потрібно подати рівень логічної одиниці (HIGH). Пропонуємо також ознайомитися з дво- і одно- канальними модулями реле.
Відгуки покупців про 8-ми канальный модуль реле 5В 10А
Сидоров Євгеній Олександрович (26.08.2021)
Замовляв дві лінійки. На вигляд все добре, пайка гарна без соплів. Провіряв на спрацьовування, все добре, всі релє працюють коректно. Дякую магазину за гарну роботу.
Реле работает в принципе нормально, но во время тестов обнаружился один момент: оно срабатывает с задержкой тде-то в 4мс, а потом следует дребезг, контакт разрывается более 3-раз, в течение аж 6-8 мс. Если не применять схемотехнические решения учитывающие это, то сетевые нагрузки долго не прокоммутирует.

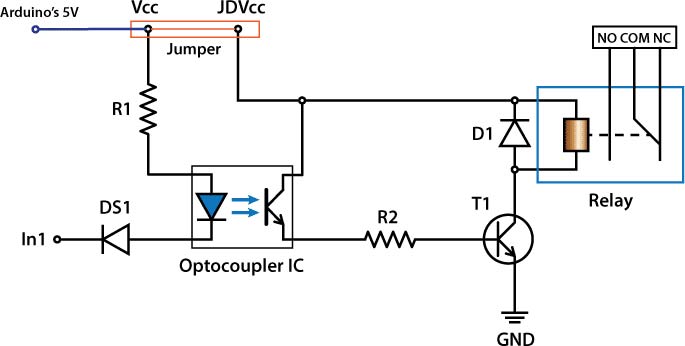

Уважаемые коллеги, у меня вопрос к знатокам. Данный модуль реле работает хорошо. Но, взгляните на схему этого модуля и скажите, как закрывается транзистор, в коллектор которого подключено реле?
Как открывается транзистор, понятно, но как закрывается?
Или схема показана неправильно или, все же, есть резистор в базе, который закрывает транзистор если не открыт фотоэлемент в оптопаре.
У меня несколько таких модулей и управляются через регистры-защелки на D триггерах.
Идем дальше, судя по кодировке установлен NPN транзистор BFS20, а по документации максимальный ток коллектора, данного транзистора 25 мА. Далее, смотрим документацию на реле - TONGLINE, JQC-3FF 5VDC - в документации указано, что ток в катушке не более 6,5 мА. При этом в таблице, той же документации написано, что для реле 5VDC, сопротивление катушки составляет 70 Ом. Теперь по Закону Ома подсчитываем - 5 делим на 70 и получаем ток порядка 70 мА.
Внимание!
Транзистор имеет макс ток 25 мА, реле открывается током 70 мА, как долго транзисторы выдержат такие режимы?
Почему я обратил на это внимание, у меня в боксе установлено 4 модуля по 8 реле и они достаточно сильно нагревают бокс.
Далее, при подаче питания на модули, реле не всегда устанавливаются в исходное состояние, только после того как контроллер запустится и подаст сигнал управления на модули, после этого реле устанавливаются в исходное состояние.
Здесь некоторые клиенты жаловались, что "реле "не очень" и через несколько месяцев залипают контакты".
Скорее всего проблемы не в контактах в транзисторах, которые желательно поменять на более мощные и, обязательно установить резистор 10кОм - 20кОм между базой и эмиттером транзистора.
Извините за длинный пост, может кому то это поможет.
Сергей !
Транзисторный релейный ключ закрывается , когда в оптопаре на входе имеем 0 по логике ,(на базе фототранзистора 0 ) , соответственно на базе релейного ключа имеем 0 по логике ..., ибо GRDы на плате соединены ...)))
В описании есть этот момент ...)))
Отлично состыковался с Raspberry PI невзирая на выход с малинки 3.3 вольта. Щелкает всеми релюшками через вэбморду удаленно. Прекрасный продукт. Спасибо.
Столкнулся с проблемой что описывалась ранее (при подключении LED светильников 2шт * (8-12w) ) получил подгорание и залипание контактов. (Пришлось хорошо постучать чтобы контакт отлип) Ответ оказался прост: у LED драйверов есть пусковой ток холодного старта «Inrush Current» и составляет он 45А! для драйвера который потребляет 0.3А.
Большинство производителей не пишут эти токи вообще и они могут быть ниже, но они есть! (Откуда такие токи? Смотрим принцип работы импульсного БП).
Резистор нужно включить последовательно с каждым из светильников. Номинал подбирается индивидуально, но, как правило, достаточно номинала от 10 до 100Ом.
Непоганий модуль реле, але обов''язково потрібно перевіряти товар перед оплатою. Видно, що 8 канальний модуль не користується попитом, як результат, із 8 замовлених модулів - всі були окислені, а робочими виявилось тільки 7. 1 відправив назад до магазину, подивимось чим це закінчиться. Але саме виконання плати - хороше, головне тепер перевірити термін роботи.
Реле "не очень", после нескольких месяцев работы релюшки повыгорали - перестали открываться даже те, которые были нагружены всего на 60 ватт. Пришлось заменить все 16 реле на SSR-реле, купленные в другом интернет-магазине.
