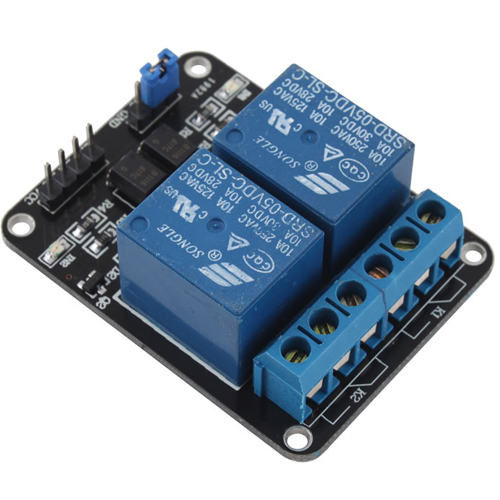

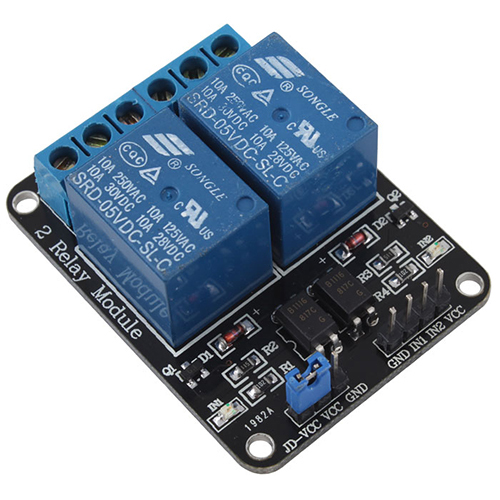

2-х канальный модуль реле 5В 10А с опторазвязкой (low level)

код: AOC110

  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина

Теги: реле

69 грн с НДС

в наличии



Купить в один клик

132
голосовать
Нашли дешевле?
  • 2-х канальный модуль реле 5В 10А с опторазвязкой (low level)
  • 2-х канальный модуль реле 5В 10А с опторазвязкой (low level)
  • Описание
  • Отзывы (64)
  • Задать вопрос

Может управляться непосредственно с выводов микроконтроллера (Arduino и подобными). Максимальный ток нагрузки 10А при напряжении 250В.

Если вам нужна полная электрическая изоляция, подключите пин "Vcc" на реле к выводу +5В на Arduino, но не подключайтесь к выводу Gnd на Arduino. Уберите джампер Vcc to JD-Vcc. Подключите отдельное питание +5В (от другого источника питания) к выводу "JD-Vcc" и Gnd с платы - это даст питание для транзистора оптрона и обмотки реле.

Если же вам достаточно изоляции реле, то можно просто запитать модуль от выводов Arduino +5В и Gnd и оставить джампер Vcc to JD-Vcc на своем месте.

Важно: для замыкания реле нужно подать на управляющий вход низкий логический уровень (LOW), тогда реле замыкается и светодиод загорается, для размыкания реле нужно подать уровень логической единицы (HIGH). Нельзя устанавливать перемычку оптической изоляции между пинами JVcc и GND!

Размеры: 5х4см

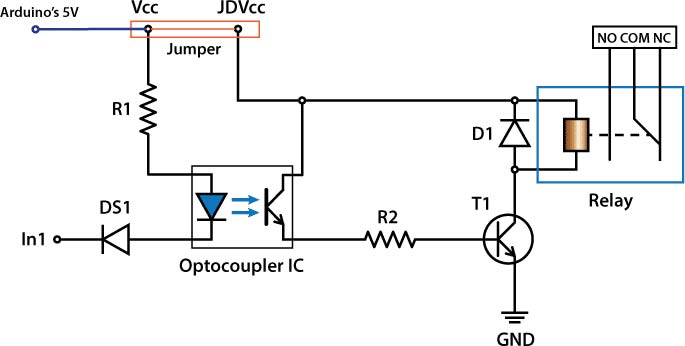

Схема модуля (на примере одного канала)

Отзывы покупателей про 2-х канальный модуль реле 5В 10А с опторазвязкой (low level)

Володимир (26.02.2024)

Замовив 2 - приїхали 2 різні плати.
Одна працює, на іншій діоди загоряються але жодне реле не реагує, 🤷

Ответить

admin (27.02.2024)

Доброго дня. Якщо у вас виникли якісь проблеми з придбаним товаром, напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Ответить

дмитрий (22.08.2023)

Таке ж реле, купляв не тут, при вимкнені пару разів залипало, щалбан допоміг. Можливо така партія у постачальника. Працює від 5в.

Ответить

Сергій (16.02.2023)

Та ж історія що й у Дмитра - одне з двох реле "залипло" після двох тижнів використання (буквально 10-20 перемикань).

випаяв-замінив на інше, але гіркий присмак низької якості товару лишився =(

Ответить

Дмитрий (21.10.2022)

Купил давно. Лежало. Вот достал и… одно реле залипает (иногда щелбан приходится давать, второе уверенно клацает но контак замкнут постоянно вроде прилип. :(
Буду выпаивать и ставить свои из загашника

Ответить

Бежан Олег (15.04.2021)

Дуже вдячний, все працює, доставили оперативно до магазину нарікань не має +5

Ответить

Валерий (13.01.2021)

Хороший модуль. Управление от 3.3в, питание реле от 5в - работает если снять перемычку и отдельно запитать. Спасибо за схему в описании.
Из замеченных минусов - пины не ложатся ровно на макетную плату, расстояние между верхними и нижними выводами не кратно 2.54, пришлось немного согнуть.

Ответить

admin (14.01.2021)

На модуле стоят пины 2.54, из-за разводки платы они могут и не становиться четко в макетную плату.

Ответить

Валерий (09.11.2020)

Подскажите в чём может быть дело.
Вводная: подключено реле к Raspberry Pi 4B Vcc - 3.3v, IN 1 - GPIO 2, IN 2 - GPIO 3.
Включаю/выключаю IN 2 - нормально всё, "клацает" - нет проблем. Но стоит его выключить и включить IN 1 - то IN 2 перестает реагировать. Если выключить IN 1 - то не "отлипает", т.е. не работает и всё. Пока всю условную систему не обесточить (перезапустить).
При этом если сразу включить IN 2 и потом "потыкать" IN 1 (не выключая IN 2) - все работает как надо и без проблем.
Куда копать? Это Raspberry или баг модуля?

Ответить

admin (09.11.2020)

Добрый день. Данный модуль должен иметь питание 5в иначе он может работать не корректно.

Ответить

Пять копійок (12.02.2021)

з відповідним током реле для с працовуваннм, а напруга
вказується тільки для того, щоб реле не згоріло.

Ответить

Андрей (25.08.2020)

Не совсем понятно. Для полной изоляции Ардуины трехпиновый GND подключать к плате Ардуино или подключать к отдельному питанию, как и JD-Vcc?

Ответить

admin (25.08.2020)

В таком случае земля подключается от отдельного источника питания.

Ответить

Дмитрий (09.06.2020)

Не могу понять: как заставить реле правильно работать?

При включении ардуины в сеть реле также включается и замыкает разомкнутые контакты. Но ведь команду на включение я ему не давал.

Когда проверяю светодиодом (который подключаю в тот же пин, куда подключено реле), то светодиод не горит. То есть похоже что реле включается от нуля, а не от единицы.

Но как инвертировать сигнал, чтобы при включении ардуины в сеть реле не включалось моментально, а включалось по команде?

Делаю включение люстры в комнате через блютус с телефона. Так-то всё работает, но если вдруг выключить само ардуино, а потом включить повторно (например отключали электричество в доме), то потом при появлении электричества включаются все лампочки, хотя так быть не должно.

Этот вопрос можно решить с помощью программирования или нужно что-то припаивать в эту плату физически, как тут пишут в отзывах?

Ответить

admin (09.06.2020)

Перед инициализацией порта перевести его в состояние высокого уровня.

Ответить

Дмитрий (09.06.2020)

Спасибо, уже так пробовал. Но тогда теряется возможность управления через Bluetooth, когда прописываю команду digitalWrite(Relay, HIGH) до Serial.read(). Если же прописываю команду после Serial.read(), она просто не работает, будто строчка закомментирована...

Ответить

admin (09.06.2020)

К каким портам у Вас подключены реле и Bluetooth?

Ответить

Серёга (19.02.2021)

Так нужно просто лампочку подсоединить к выводам реле com и no, скорее всего у тебя подключено на nc.

Ответить

admin (01.06.2020)

Отличное реле

Ответить

Альников Александр (02.05.2020)

Магазин отличный.Оформление заказов и доставка,моментально!Модуль рабочий.Спасибо!

Ответить

Ярослав (23.04.2020)

Всё супер, работает

Ответить

Сергей (11.02.2020)

Поправьте описание! Назначение контактов на плате модуля.
Коммутируемый канал и нормально замкнутый выход канала на картинке не соответствует действительности, т.е. их надо поменять местами. Коммутируемый канал находится по центру. Битый час потратил на то, чтобы понять, почему не работает реле, а оказалось, что реле прекрасно даже работает.

Ответить

Музыкант Сергей (22.03.2018)

доставили быстро, сервис хороший. Плохо что реле оказалось не работчее.

Ответить

Алексей (26.02.2018)

Реле не очень качественные но это и понятно, при быстром переключении могут залипнуть, щелкните пальцем по нему заработает...
принципе может переключится даже без сигнала - от того же щелчка пальцем. ))

о 10А и говорить не стоит - делите на два.

Ответить

Геннадий (24.10.2019)

По поводу "Алексей (26.02.2018) ... могут залипнуть, щелкните пальцем по нему заработает... принципе может переключится даже без сигнала - от того же щелчка пальцем." мой комментарий: китайцы, как это бывает, наэкономили ровно 1 резистор с базы Т1 на эмиттер, из-за этого мизерный ток утечки оптрона или просто от нагрева транзистора или утечка несколько микроампер с коллектора через не полностью отмытый флюс приоткрывает транзистор и реле не отпускает, релюшке достаточно несколько миллиампер, чтобы остаться включенной. Рецепт: паяйте резистор любой в диапазоне 10...100 кОм прямо на ноги базы и эмиттера.

Ответить

Василий (08.02.2018)

Прислали не тот модуль(

Ответить

Александр (16.01.2018)

Реле не переключается. Использовал программу для мигания светодиода, подключил все как на схеме, 5V -> VCC, GND -> GND, PIN -> IN. Светодиод на реле мигает, слышно легкий щелчок когда он тухнет, но переключение не происходит

Ответить

admin (16.01.2018)

Убедитесь, пожалуйста, что на реле приходит 5В и реле рассчитано на напряжение 5В.

Ответить

Андрей (17.12.2017)

Добрый день!
А можно ли таким реле включать/выключать электро насос для полива.
Например, такой:
https://27.ua/ua/shop/nasos-samovsasyvayushchiy-prc-jet100-x.html

Если не таким реле, то какое подойдет? На что обращать внимание?

Ответить

admin (18.12.2017)

Таким реле можно коммутировать питание Вашего насоса.

Ответить

Борис Андрій (20.10.2017)

Нормальне реле на свою ціну. Доставка прийшла вчасно.

Ответить

Артем Кобзаренко (15.10.2017)

Не удалось заставить реле включится при подключении к Ардуине. Само реле работает, при замыкании входа на GND - срабатывает.
Для управления с ардуины скорее всего придется городить доп. транзистор на каждый канал.

Ответить

admin (17.10.2017)

Проверьте инициализацию выходов контроллера.

Ответить

Олег (10.10.2017)

Можно ли одним пином Ардуино управлять сразу двумя реле? Хватит ли тока?

Ответить

admin (10.10.2017)

Можно. Должно хватить.

Ответить

Павел (06.07.2017)

На мой взгляд очень плохо,
что управляющие входы имеют общий контакт Vcc.
Здесь есть смысл подумат про полную изоляцию
управляющих сигналов один от другого.

Ответить

Павел (06.07.2017)

Так лучше.

Ответить

NIKO (30.06.2017)

Даже удивлен оперативностью )) спасибо

Ответить

Шмалий Игорь Анатольевич (23.06.2017)

Спасибо за оперативную поставку.

Ответить

Лобашевский Дмитрий (08.06.2017)

Релюха отличная для своих целей и за свои деньги.

Минусы - относительно долгое переключение и пару раз залипали (правда при очень долгой эксплуатации).
Оба момента мне не важны, потому пользуюсь.

Но в системах термоконтроля лучше предусматривать возможность залипания прямо в схеме, у меня один раз так стол чуть не расплавило.
Ситуация очень редкая, но неприятная.

Спасибо магазину за оперативную доставку.

Ответить

Илья (26.05.2017)

Клацают уже год как минимум по 50 раз в день. Включают вытяжку от датчика качества воздуха в курилке.

Ответить

Иван (16.05.2017)

Как это устройство ведёт себя при максимальной нагрузке?

Ответить

admin (16.05.2017)

При активной нагрузке - хорошо. При реактивной - использовать на максимальном токе не стоит...

Ответить

Иван (18.05.2017)

10 ампер при 220 вольт это расчёт на мгновенный импульс или на продолжительную нагрузку? Есть ли нагрев при 10А? Можно ли доверить этому устройству домашние электроприборы (в пределах 2 кВт конечно)

Ответить

admin (19.05.2017)

При токе 10А реле нормально работают.

Ответить

Igor (11.04.2017)

Мегабыстрая доставка! Спасибо.

Ответить

Віктор (01.03.2017)

ОК!!! свої функції виконує на УРА

Ответить

Ilyasan (19.02.2017)

Ставил на освещение в коридоре.
Две логики - разнесенного выключателя в двух концах коридора и вывернутая наизнанку релешки (подача нуля для включения ) порвало мою логику. Пока не присобачил транзистор что бы инвертировать вход сходил с ума.
Работает на ура. Спасибо.

Ответить

Евгений Ермоленко (04.01.2017)

Никаких нареканий, работает как положено

Ответить

Шмалий Игорь (03.12.2016)

При поступлении товара оперативно сообщили о прибытии. Спасибо.

Ответить

Евгений (09.10.2016)

Почему при коммутации переменного напряжения,ардуинка зависает.На одном канале реле коммутируется питание LED ленты(12в постоянки),на другом- компрессор (переменка) мощность около 3х Вт? Пробовал снимать джампер и подавать отдельно питание,результата нет.

Ответить

admin (11.10.2016)

Скорее всего проблема в питании контроллера.

Ответить

Сергей (28.01.2019)

Потому, что насос это индуктивная нагрузка, нужно параллельно контактам ставить RC цепочку. Так же нельзя включать этим реле большие емкостные нагрузки (например первичку импульсного БП), если конечно у них нет токоограничивающего резистора. Учтите, что магнитный пускатель тоже индуктивность. Землю кстати нужно сводить в одной точке, рабочую и микроконтроллерную землю нужно делать звездой, где центр звезды это общая точка земли, иначе будут помехи лезть в питание дуины, будут глюки и перезагрузки.

Ответить

V (15.06.2016)

Господа, это отличное и недорогое реле, работает без проблем.

Но учтите, что номинальный ток потребления одного модуля реле во включенном состоянии примерно 70 мА. Если включить оба одновременно, получим 140 мА. Ардуино способно выдать около 200 мА. Так что лучше этот модуль запитывать отдельно, если есть другие потребители.

Ответить

Artem (13.06.2016)

Подскажите буде работать от управляющего сигнала 3.3В?

Ответить

admin (13.06.2016)

Да, будет.

Ответить

Artem (12.07.2016)

Отличный модуль. У меня ток потребления одного реле ~55мА

Ответить

Si (22.05.2016)

Прекрасное реле, все работает исправно, товар качественный

Ответить

Марат Лысенко (13.02.2016)

Хороший и недорогой модуль! Мы с сыновьями с его помощью организовали автоматический полив аквариумной помпой и включение света по датчику освещённости. А ещё можно с его помощью и одним полевым транзистором организовать реверсивное управление мощным мотором!

Ответить

Игорь (11.03.2016)

здравствуйте, а можно ознакомиться с вашими наработками по аквариуму? Был бы очень признателен

Ответить

Vlad (23.04.2015)

Супер модуль! Все работает, все быстро, все классно! Спасибо!!!

Ответить

Александр Капинус (10.04.2015)

Все норм, но оказалось у одной из релюх время включения около 50 мс, это слишком много в моем случае (на вкл-удержание-выкл всего 70), пришлось отказаться от нее. Но я все равно доволен, сгодится.

Ответить

Alex_Odessa (21.10.2014)

Всё работает, спасибо, перемычку ставить на VCC, иначе будет КЗ.

Ответить

Денис Мовчан (20.01.2014)

спасибо все доставлено оперативно

Ответить
