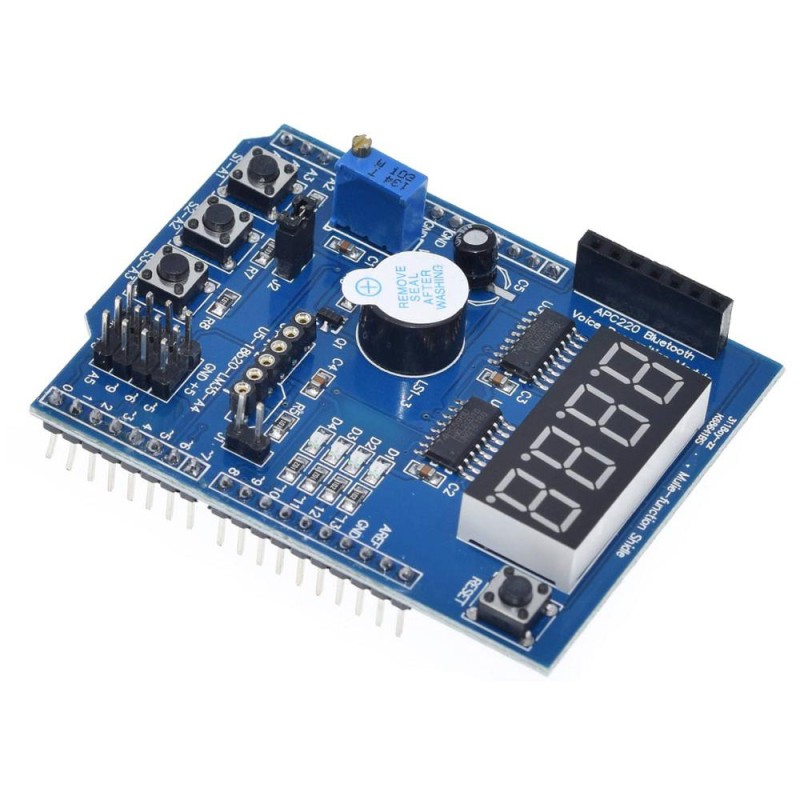

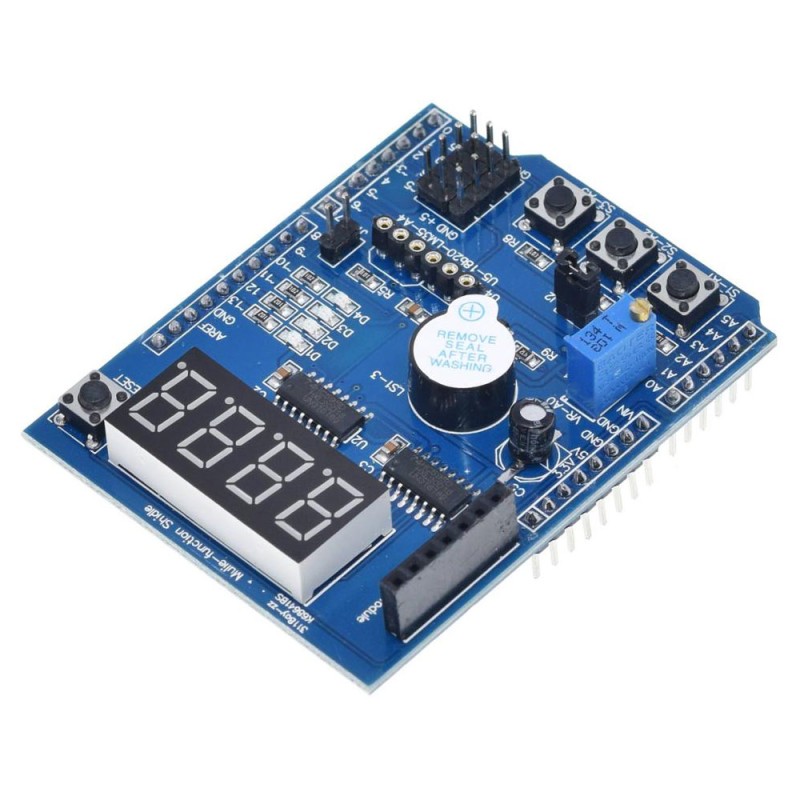

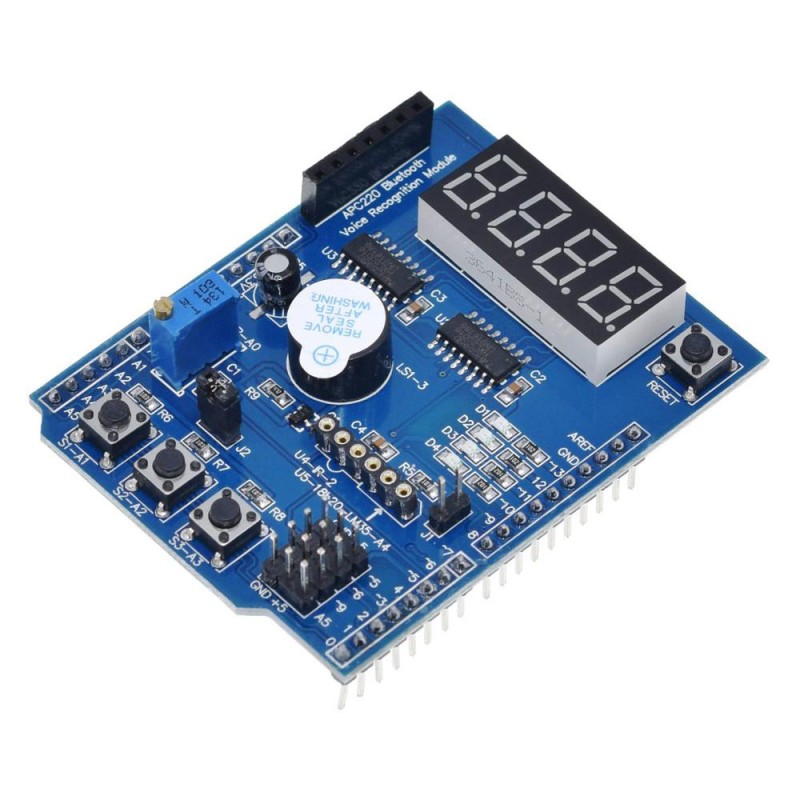

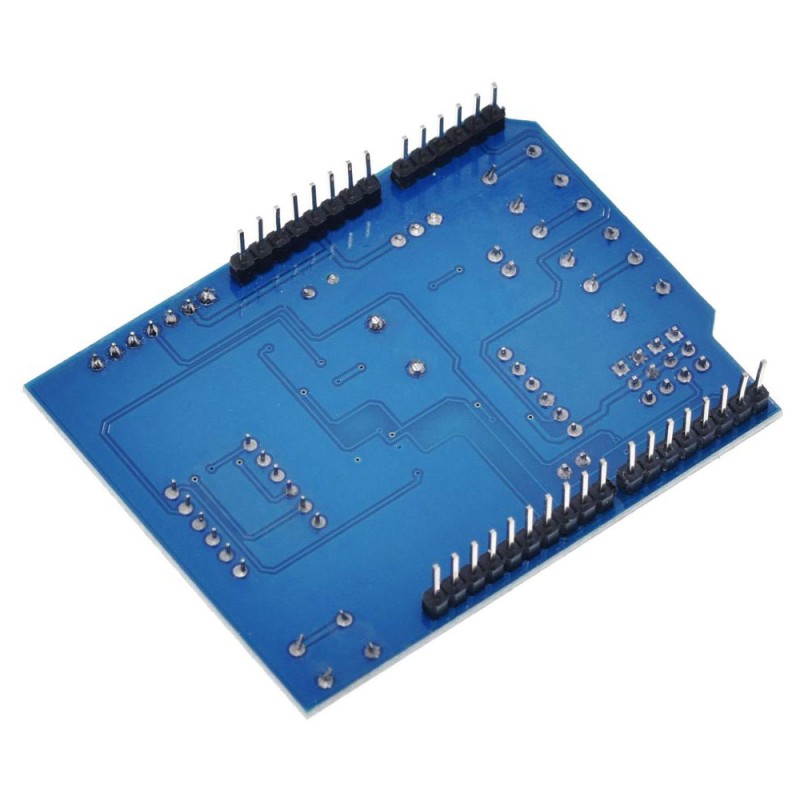

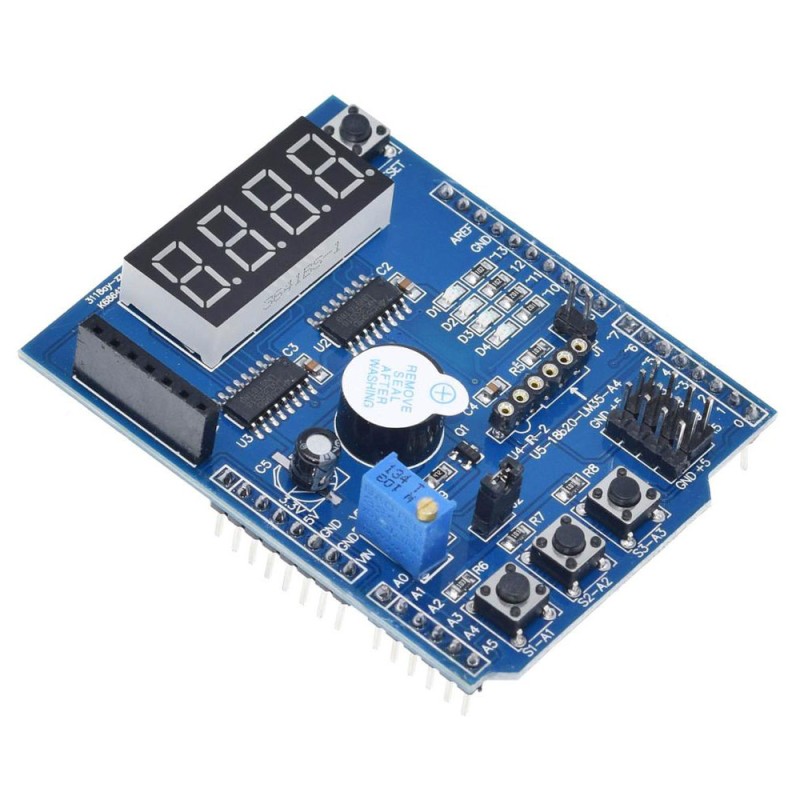

Мультифункциональный учебный шилд для Arduino UNO

код: ASC217

Дополнительные категории товара: Отображение информации
  • Доставка по Украине
    Мы отправляем заказы "Новой Почтой" по Украине. Также возможен самовывоз из нашего магазина
  • 6 месяцев гарантии

    Мы даем гарантию на любой товар приобретенный в нашем магазине:

    6 месяцев на товары, кроме батареек и аккумуляторов

    14 дней на батарейки и аккумуляторы

    В случае наступления гарантийного случая товар бесплатно ремонтируется, меняется на аналогичный или возвращается полная сумма его стоимости

    Внимательно ознакомьтесь с условиями гарантии
  • Проконсультируем до и после продажи.
    Вы можете задавать вопросы письменно по e-mail или по контактным телефонам нашего магазина
154 грн

в наличии



Купить в один клик

Добавить к сравнению

Добавить в "Список желаний"
7
голосовать
Нашли дешевле?
  • Мультифункциональный учебный шилд для Arduino UNO
  • Мультифункциональный учебный шилд для Arduino UNO
  • Мультифункциональный учебный шилд для Arduino UNO
  • Мультифункциональный учебный шилд для Arduino UNO
  • Мультифункциональный учебный шилд для Arduino UNO
  • Мультифункциональный учебный шилд для Arduino UNO
  • Мультифункциональный учебный шилд для Arduino UNO
  • Мультифункциональный учебный шилд для Arduino UNO
  • Мультифункциональный учебный шилд для Arduino UNO
  • Мультифункциональный учебный шилд для Arduino UNO
  • Описание
  • Отзывы (13)
  • Задать вопрос

Многофункциональный учебный шилд предназначен для ознакомления с платформой Arduino, управления периферией и работой с датчиками. Шилд позволяет получить практический опыт по работе со сдвиговыми регистрами, управления семисегментными индикаторами, аналоговыми и цифровыми датчиками температуры, вводом с кнопок, bluetooth модулями, и т.д. Шилд можно использовать как для обучения, так и в готовых конструкциях. Схема шилда проста в использовании и сводит к минимуму риск выхода из строя элементов при их неправильном подключении.

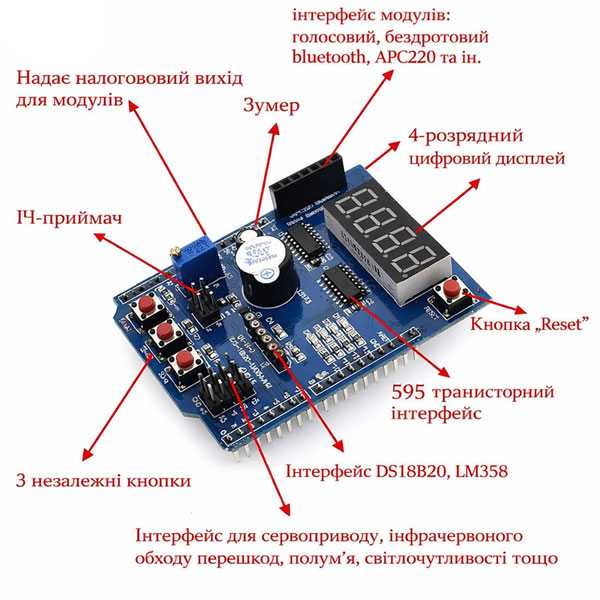

Характеристики:

  • Напряжение питания: 5В
  • Устройства ввода: тактовые кнопки (А1, А2, А3)
  • Интерфейс ввода:
    • Цифровой: DS18B20 (А4) (с отключаемым резистором)
    • Аналоговый: LM35 (А4)
    • Аналоговый: переменный резистор (А0)
  • Интерфейс вывода:
    • Звуковой излучатель (D3) (с дополнительным транзистором)
    • Светодиоды (D10, D11, D12, D13)
    • Семисегментная светодиодная матрица (SPI)
    • Bluetooth разъем APC220
    • Разъем для подключения голосового модуля APC220
  • Дополнительные интерфейсы:
    • Дополнительный разъем питания (Vcc, Gnd)
    • Разъемы для подключения сервоприводов (D5, D6, D9)
    • Разъем для подключения аналоговых датчиков (А5)
    • Разъем для подключения инфракрасного датчика (D2)

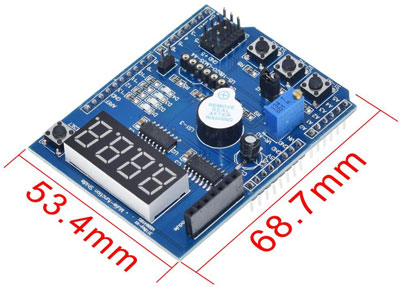

  • Размеры: 69 х 53,5 мм

Отзывы покупателей про Мультифункциональный учебный шилд для Arduino UNO

Тарас (17.05.2022)

Схема шилда

Ответить

Максим (02.08.2021)

Отличный модуль. Запустил с Arduino Uno на нем часы с будильником (24 Hour Alarm Clock). Все работает, будильник тоже, единственное что таким часам нужно постоянное питание. Собирал два термометра на LM35 и 18B20, только нужно учитывать что датчики с разной распиновкой, все работает, выводит показания на led индикатор. 18B20 показания стабильней.

Ответить

Нюшков Денис (10.03.2020)

Отличная штука для проверки датчиков и внешних модулей. Показания отображаются сразу на цифровых индикаторах. И не спешите включать питание, пока не изолируете тонким упаковочным пластиком (0,25мм) обе платы от прикосновения в районе разъемов. Не используйте для этого изоленту - рано или поздно проколите!

Ответить

swma (27.11.2019)

Хороший шилд для многих начальных проектов но светодиоды D1 D2 D3 D3 сидят на VCC в итоге отображение инверсное.

Ответить

Алексей Карпенко (14.01.2019)

Относительно самого модуля: показал себя работоспособным, но любит касаться выводами индикатора разъёма USB (в одном из комментариев на этой странице мог случайно указать разъём питания).

Ещё одним неудобством стало наличие немного криво посаженного разъёма у китайской ардуинки (https://arduino.ua/prod2493-klon-arduino-uno-rev3-s-kabelem-usb-ot-keyestudio).

Если у вас та же история, то хорошо бы либо выравнять разъём, либо вынимать модуль после того, как наиграетесь, чтобы не плодить механические напряжения в плате.

Ответить

Алексей (10.01.2019)

Внимание ! при усердной "посадке" шилда на плату Arduino-UNO седьмой вывод светодиодного индикатора проткнул (у меня) синюю изоленту и замкнул на корпус разъема питания/USB.
Отчего сегмент b) постоянно светился и цифра 5 превратилась в 9, а цифра 6 превратилась в 8.

Ставьте "жесткую" непротыкаемую изоляцию на корпус питания !
Я бы предложил эту информацию публиковать в описании к шилду.

Ответить

Алексей Карпенко (14.01.2019)

Поддерживаю насчёт необходимости установки жёсткой изоляции: в моём экземпляре индикатор тоже любит соприкасаться с разъёмом питания.
Хорошо справляются с задачей тонкие пластиковые карты.

Ответить

Сергей (21.09.2018)

На странице товара схема не соответствует реальности. Где реле?????

Ответить

admin (22.09.2018)

Схема, по недосмотру, была размещена от другого модуля. Описание исправили.

Ответить

Сергей (04.09.2018)

Мануал на русском http://publicatorbar.ru/2017/12/21/arduino-multi-function-shield/
на английском https://www.mpja.com/download/hackatronics-arduino-multi-function-shield.pdf

Ответить

Алексей Карпенко (14.01.2019)

Рекомендую быть осторожнее с кодом в русской версии статьи: у автора русской версии куда-то исчезли символы амперсанда (&), из-за чего код не проходит проверку.
Ну и имена подключаемых файлов библиотек тоже исчезли.

В pdf-файле данной ошибки нет.

Ответить

Алекс (05.01.2018)

Перерыл весь инет, нигде нет мануалов по нему, что куда запитано на какие пины, есть инфа?

Ответить

admin (06.01.2018)

Информация есть на странице товара. Там же представлена принципиальная схема шилда.

Ответить
