Детектор напруги 220В

код: DAT226

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
89 грн з ПДВ

в наявності



Купити в один клік

11
голосувати
Знайшли дешевше?
  • Детектор напруги 220В
  • Детектор напруги 220В
  • Детектор напруги 220В
  • Детектор напруги 220В
  • Детектор напруги 220В
  • Опис
  • Відгуки (17)
  • Задати питання

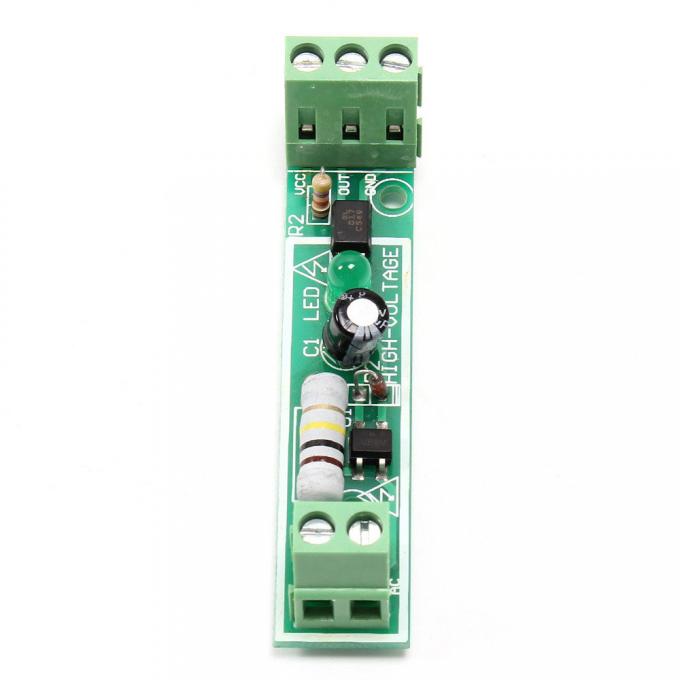

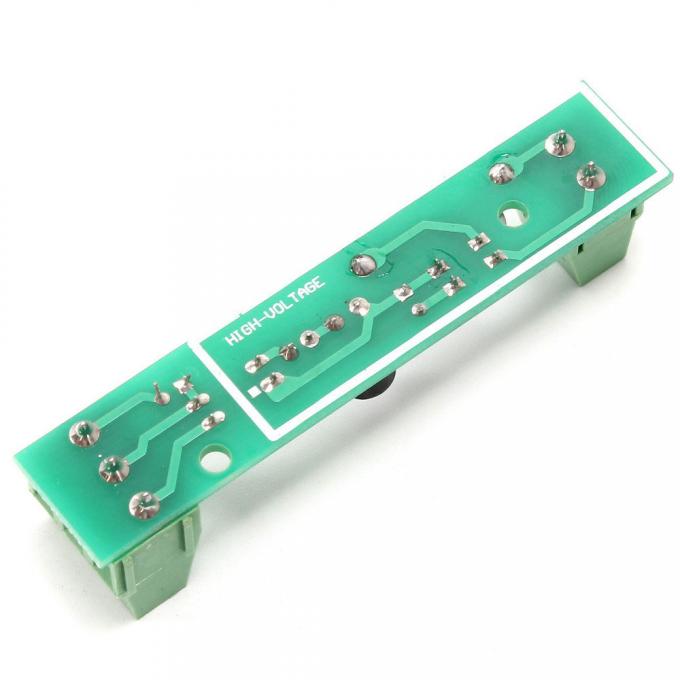

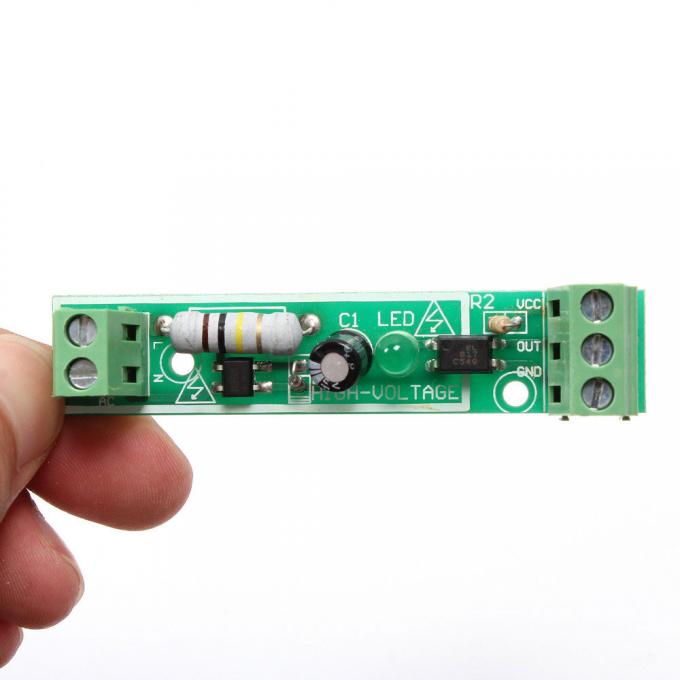

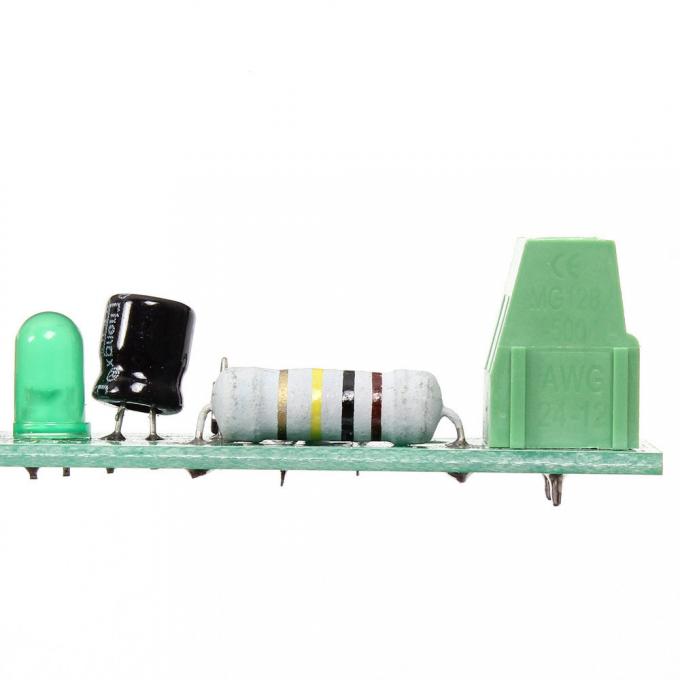

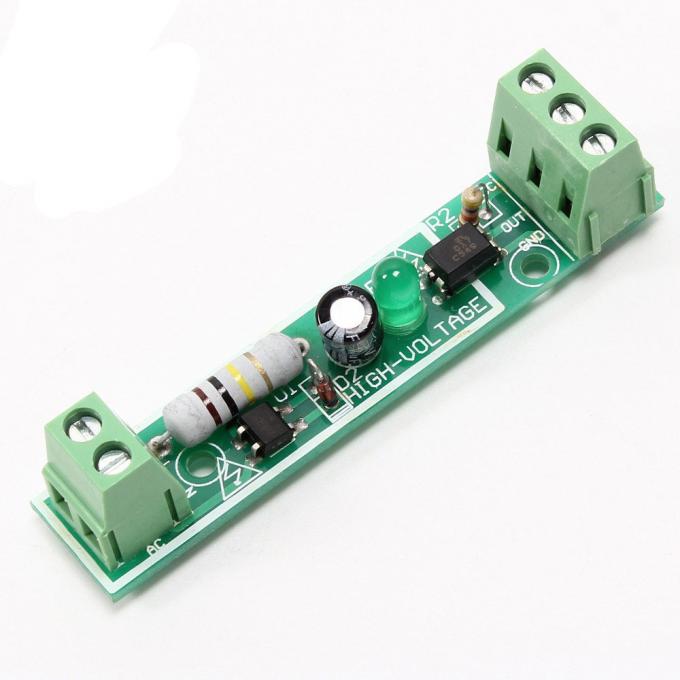

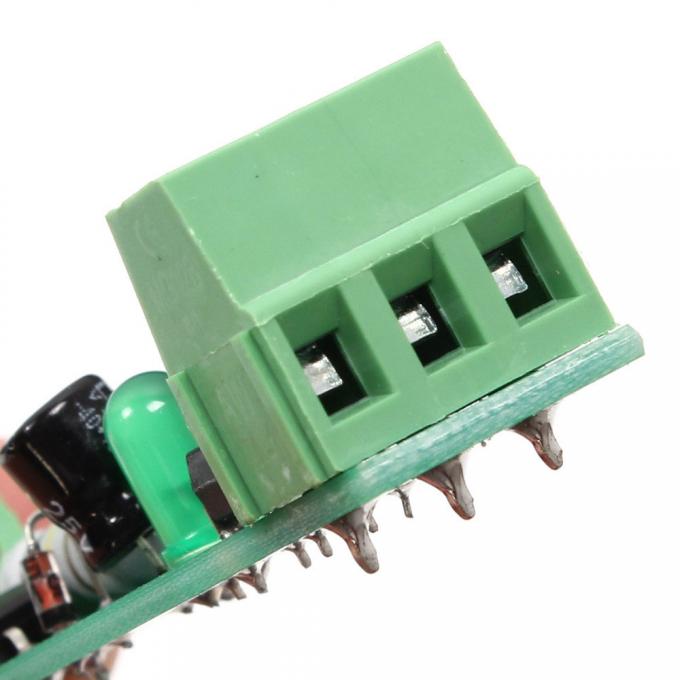

Детектор напруги призначений для побудови систем управління для яких критично визначення наявності напруги 220В. Наявність конденсатора в первинному колі детектора не дозволяє використовувати його в схемах фазового управління, але ніхто не забороняє цей конденсатор демонтувати, таким чином отримаємо недорогий детектор переходу мережевої напруги через 0.

Представлений детектор напруги з оптопарою є одним з найбільш якісних та ефективних рішень такого типу. Вихідний TTL-сигнал можна визначити за допомогою мікроконтролера або міні-комп'ютера. Пристрій має оптогальванічну розв'язку, що дає можливість підключати модуль безпосередньо до входу мікроконтролера. Модуль буде корисний для проектів користувачів на базі мікроконтролерів Arduino та Raspberry.

Характеристики:

  • Напруга первинного кола: 220В змінного/постійного струму
  • Тип гальванічної розв'язки: оптрон EL817
  • Розміри модуля: 15 х 72 х 20 мм

Відгуки покупців про Детектор напряжения 220В

Станислав (20.02.2024)

Если кому пригодится. Без переделок работает с Sonoff Mini - Соблюдая полярность подключил на управляющие клеммы, Vcc Out связал перемычкой

Відповісти

Олександр (01.11.2023)

Довелось перепаяти підтягуючий резистор (47кОм) на підстроєчний. Бо на виході при вхідних 5В отримував 0.88В.

Відповісти

Акбашев Алім (17.08.2023)

Чудово працює разом з esphome та home assistant - відтепер завжди знаю коли є світло вдома

Відповісти

Лагута Вадим (04.10.2022)

Беру другий раз. Все добре, працює.

Відповісти

Лагута Вадим (04.08.2022)

Брав для пр101 виробництва owen. В мого контролера вхід 24в. В лоб не запрацювало, але замінивши резистор підтяжки з 47кОм до 4.7 все стало на свої місця. Логіка інверсна, але це не суттєво. Тобто, коли нема 220в, то логічна "1", а коли є, то "0". Взагалі поставлена задача була виконана. Поставка була чітка в день оплати.

Відповісти

Максим (11.11.2020)

Здравствуйте.Скажите пожалуйста это плата детектора нуля?

Відповісти

admin (12.11.2020)

Это плата наличия сетевого напряжения. Что бы из нее сделать детектор нуля необходимо выпаять электролитический конденсатор.

Відповісти

Алексей (14.08.2020)

Спасибо! Получил. Все как всегда, быстрая доставка, все в наличии все исправно. У меня вопрос. Можно ли этот модуль на 5В поцепить, или он только от 3.3В будет работать? И сколько он потребляет в активном и не активном состоянии?

Відповісти

admin (18.08.2020)

Модуль будет работать как от 3 так и до 5В. Потребление не больше 5-15мА.

Відповісти

Михаил (19.07.2020)

Подключил в цепь с лампочкой и реле - лампочка не горит, зато диод модуля горит (мол 220 есть). Если модуль убрать из цепи, то лампочка нормально горит... Брак или нужно не последовательно подключать?

Відповісти

admin (20.07.2020)

Добрый день. Напишите нам на почту письмо с описанием, как вы его подключаете и мы постараемся вам помочь.

Відповісти

Евгений (29.01.2020)

Из описания мне было не понятна схема подключения и точный принцип работы, поэтому опишу тут, может кому пригодится.
На контакты L и N подключаем 220 фазу и ноль.
На VCC подаем напряжение в моем случае 3.3B
На GND - землю.
На выводе OUT при отсутствии 220 получаем +3.3В то есть логическую "1". При наличии 220 на выходе OUT получаем "0", а если точнее точнее то 60мВ.

Відповісти

Максим (17.03.2020)

Спасибо Евгений!
А на какой ток расчитан данный модуль? Я имею ввиду какой максимальный ток может течь между L и N?

Відповісти

admin (18.03.2020)

Через модуль протекает ток, потребляемый светодиодом и оптроном. В большинстве случаев им можно пренебречь.

Відповісти

Алексей (24.04.2020)

А не подскажите, полярность нужно соблюдать при подключении к сети? Клеммы L N?

Відповісти

admin (27.04.2020)

Полярность подключения не важна.

Відповісти

Игорь (16.02.2023)

Большое человеческое спасибо, Евгений.

Відповісти
