Генератор на базі таймера NE555 МІНІ

код: AOC565

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

29 грн

в наявності

Купити в один клік

	4
	голосувати

Знайшли дешевше?

Опис
Відгуки (10)
Задати питання

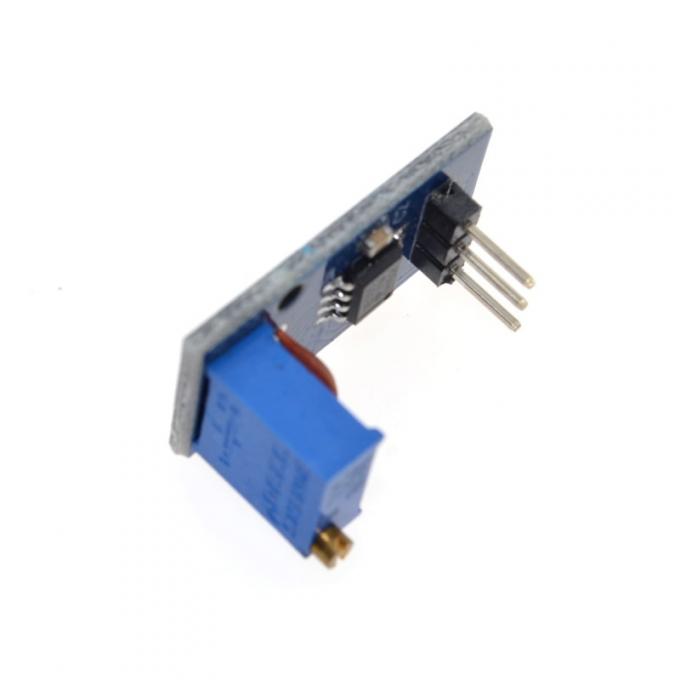

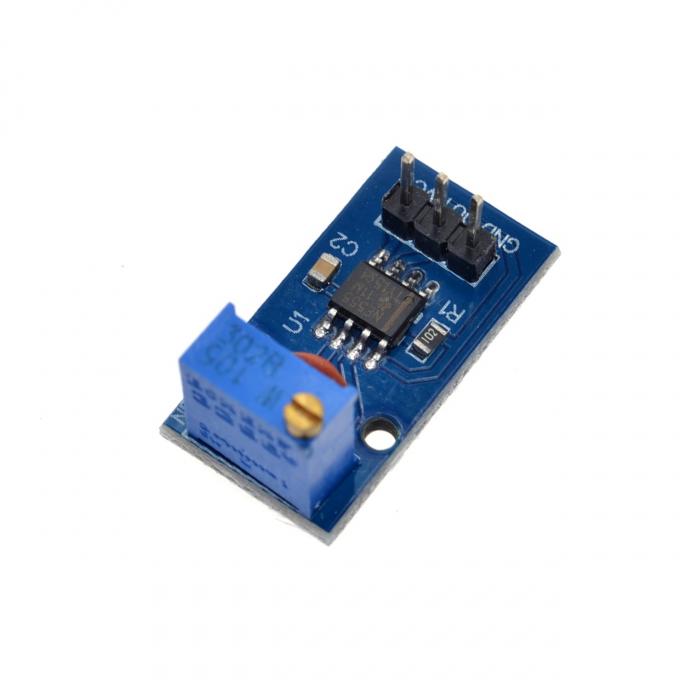

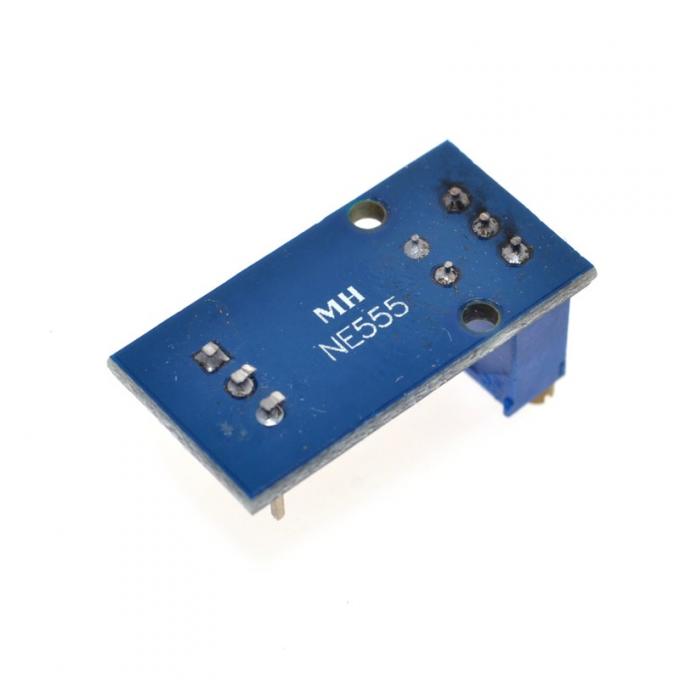

Генератор прямокутних імпульсів зібраний на таймері NE555, з потенціометром для регулювання частоти сигналу. Модуль використовується в проектах на мікроконтролерах для регулювання параметрів вихідних імпульсів в широких межах або як задаючий генератор в налаштуванні та тестуванні різного електронного обладнання. Модуль генерує послідовність прямокутних імпульсів, які визначаються RC-ланцюжком.

Для використання модуля потрібно створити на його основі макет, підключити живлення та підключити до контролера або до іншого електронного пристрою. Частота вихідних прямокутних імпульсів регулюється за допомогою ручки потенціометра (підлаштовного резистора), позначеного RP1, в діапазоні 1 Гц ... 100 кГц. Інші параметри вихідного сигналу не регулюються. Амплітуда вихідних імпульсів пропорційна напрузі джерела живлення (4,5 ... 18 В).

3-х контактний штирьовий роз'єм з відстанню між контактами 2,54 мм.

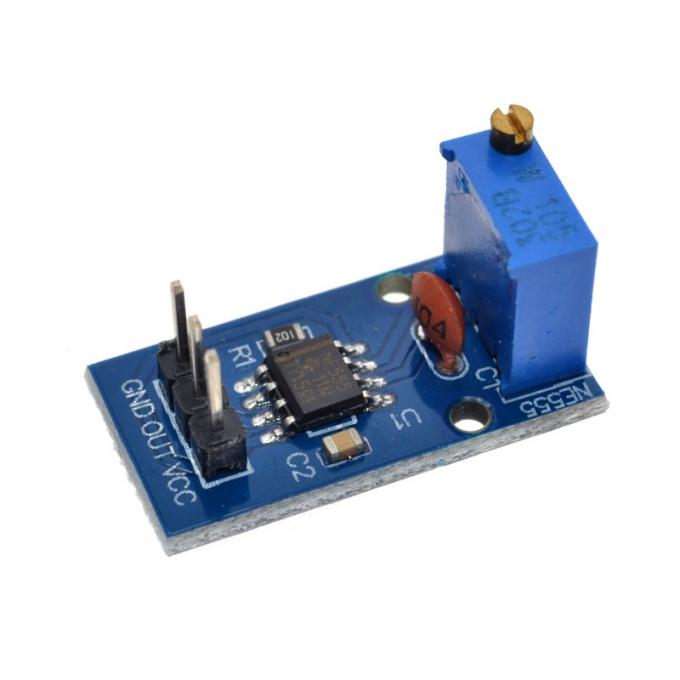

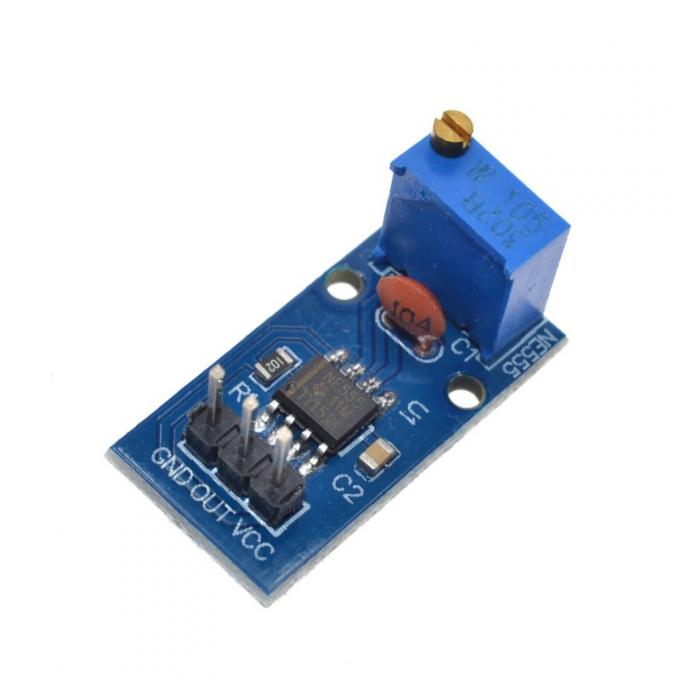

Позначення контактів:

GND – загальний контакт;
OUT – вихідний сигнал;
VCC – напруга живлення.

Живлення модуля здійснюється або від Arduino контролера, або від зовнішнього джерела живлення. Напруга живлення модуля 4,5 ... 18 В постійного струму. Струм споживання близько 225 мА. Вихідний струм генератора не перевищує 200 мА, тому для управління більш потужним навантаженням необхідний підсилювач струму вихідного каскаду.

Характеристики:

мікросхема таймера: NE555
форма генеруючих імпульсів: прямокутні імпульси
регулювання частоти вихідних імпульсів в діапазоні: 1 Гц ... 100 кГц
напруга живлення: 4,5 ... 18 В (DC)
споживаний струм: 225 мА
макс. вихідний струм: 200 мА
робоча температура: 0 ... 70 ° C
розміри: 25 х 13 х 13 мм

Відгуки покупців про Генератор на базе таймера NE555 МИНИ

Серж (26.06.2022)

Яка шпаруватість ( скважність)?

Відповісти

admin (19.07.2022)

Скважність 2

Відповісти

Сергей (25.01.2021)

Какой номинал подстроечного резистора?
Хочу вынести с платы на переднюю панель.

Відповісти

admin (26.01.2021)

Добрый день. Должен стоять подстроечный резистор на 1МОм

Відповісти

Александр (22.07.2020)

Покупал данный генератор, чтобы получить 38кГц. По описанию, 1Гц-100кГц, а по факту - 15Гц-27кГц.
Что нужно перепаять, чтобы получить 38кГц?

Кстати, AOC500 тоже не дотягивает до 38кГц...

Відповісти

Максим Валерьевич Щербаков (30.04.2019)

Очень доволен! Не первый раз заказываю компоненты, в том числе и эти генераторы! Заявки обрабатываются очень быстро, и качество на высоком уровне! Спасибо Вам!)

Відповісти

Юрий (24.11.2018)

Если можно, добавьте, пжлста, фото схемы генератора аналогично генератору код: AOC500

Відповісти

admin (27.11.2018)

Схемы, к сожалению, нет...

Відповісти

Юрий (27.11.2018)

1. В описании идет речь о светодиоде, но на фото он не обнаружен, видимо при подготовке описания делалась копия с другого генератора - код: AOC500;
2. Используя схему генератора (код: AOC500) и фото генератора (код: AOC565), где видны некоторые дорожки на плате, я подготовил схему для этого генератора код: (AOC565) - могу ли Вам переслать?

Відповісти

Величковський Роман (23.02.2018)

Работает. Товаром доволен. При подключении 9 вольтовой батарейки выдает 3 вольта. Проврерял мультиметром. Функцию таймера еще не проверял.

Відповісти
