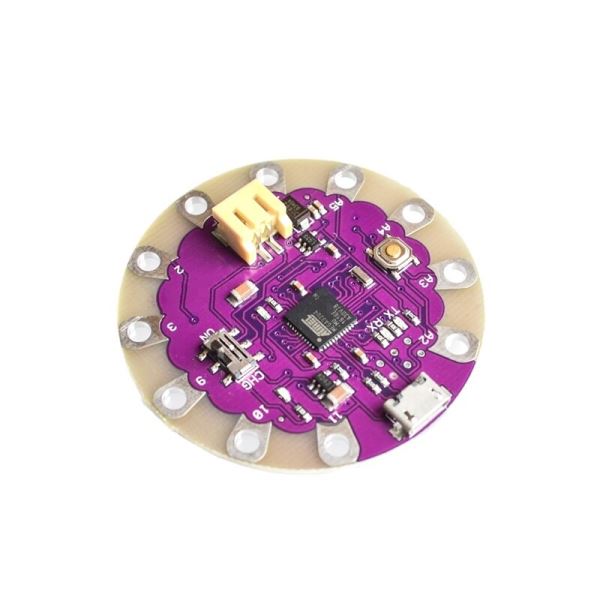

Плата Arduino LilyPad ATmega32U4

код: APC153

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

225 грн

Оптові ціни:
від 3 шт.	215 грн

в наявності

Купити в один клік

	5
	голосувати

Знайшли дешевше?

Опис
Відгуки (8)
Задати питання

Arduino LilyPad – це специфічний мікроконтролер, спеціально розроблений для використання з предметами одягу та текстилю. Його можна легко пришивати до тканини і за допомогою електро провідних ниток підключати до джерела живлення, до різних датчиків або виконавчих механізмів. Він виконаний на тому ж самому мікроконтролері що і Arduino Leonardo – основою пристрою є мікроконтролер ATmega32U4.

Основою пристрою є мікроконтролер ATmega32U4. LilyPad спроектований та розроблений компаніями Leah Buechley та SparkFun Electronics. На платі розташовано 11 контактів - пелюсток, призначених для пришивання та з'єднання з іншими пристроями за допомогою струмопровідних ниток. На платі ви не знайдете гострих кутів та ніжок компонентів. Контактні колодки припаяні методом поверхневого монтажу лише з одного боку.

Для роботи з мікроконтролером можна підключити плату до персонального комп'ютера без додаткових перехідників. LilyPad можна живити від зовнішнього джерела живлення, батареї або акумулятора напругою від 2,7 до 5,5 В. Живлення подається до спеціальних пінів на платі.

Увага: напруга живлення LilyPad Arduino не повинна перевищувати 5.5В і не повинна бути негативною. У разі недотримання цієї умови плата може вийти з ладу.

Характеристики:

Мікроконтролер: ATmega32U4
Напруга живлення: 2.7 – 5.5В
Цифрові входи/виходи: 5 (з них 4 можуть використовуватися як ШИМ-виходи)
Аналогові входи: 4
Максимальний струм одного виводу: 40 мА
Flash-пам'ять: 32 КБ (з яких 2 КБ використовуються завантажувачем)
SRAM: 2 КБ
EEPROM: 512 байт
Тактова частота: 16 МГц
Розміри: діаметр 51 мм / товщина 8 мм

Посилання:

програмне забезпечення для програмування

Відгуки покупців про Плата Arduino LilyPad ATmega32U4

Павел (15.08.2021)

Схема и подробное описание не соответствуют установленному на борту микроконтроллеру …

Відповісти

admin (17.08.2021)

На плате может быть установлен или ATmega168 или ATmega328

Відповісти

Таня (09.01.2020)

скажите пожалуйста, кто стирал эту плату, она подойдет для текстиля?

Відповісти

admin (10.01.2020)

Если плату покрыть лаком и тщательно просушить после стирки то работать будет. Однако стеклотекстолит платы очень быстро разрушает ткань при стирке.

Відповісти

Андрій (11.01.2019)

В мене простіше рішення, як виявилося на даному контролері позначки G - це reset, , а от B - це земля. Тут і виникає проблема при програмуванні контролера. Може комусь допоможе...

Відповісти

Виктор (19.03.2018)

Возникла проблема с прошивкой это платы в Arduino IDE через загрузчик. Кажется причина в том что загрузчик расчитан на кварц 8 МГц, а установлен 16. Вопрос решился прошивкой загрузчика от Arduino Pro or Pro mini через программатор USBasp. Еще нужно заменить частоту на 16 МГц в boards.txt, для этой платы, для того чтобы Arduino IDE правильно подставлял делители во время компиляции

Відповісти

Микола (04.12.2018)

Велике дякую, йо!

Відповісти

azazellj (29.05.2019)

Мені ж допомогло встановлення програмування під Arduino Uno і все завелося.

Відповісти
