Функциональный генератор сигналов XR2206 (набор DIY)

XR2206 — это набор для самостоятельной сборки функционального генератора сигналов, предназначенного для изучения электроники, проверки радиотехнических устройств, тестирования усилителей и проведения различных экспериментов с аналоговыми и цифровыми схемами. Генератор построен на специализированной микросхеме XR2206 и позволяет получать сигналы трёх основных форм: синусоидальной, треугольной и прямоугольной.

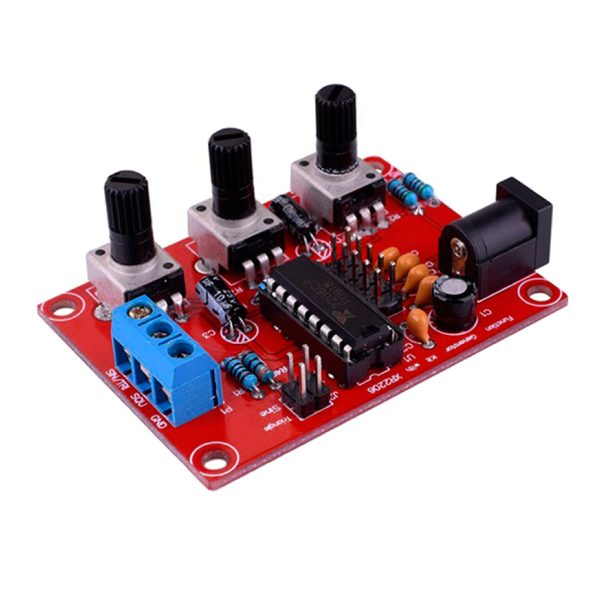

Комплект поставляется в виде набора электронных компонентов и печатной платы, что позволяет самостоятельно выполнить монтаж и познакомиться с принципами работы генератора сигналов. В зависимости от выбранного режима устройство обеспечивает регулировку частоты и амплитуды выходного сигнала.

Основные возможности

• Широкий диапазон частот: от 1 Гц до 1 МГц.
• Три формы сигнала: синусоидальная, треугольная и прямоугольная.
• Регулировка частоты: отдельные регуляторы для грубой и точной настройки.
• Регулировка амплитуды: настройка уровня синусоидального и треугольного сигналов.
• Компактная конструкция: генератор собирается на печатной плате с удобными органами управления.
• Обучение и эксперименты: подходит для самостоятельной сборки, изучения аналоговой электроники и проверки электронных схем.

Режимы работы

1. Синусоидальный сигнал (SINE)

Генерация плавного периодического сигнала синусоидальной формы. Такой режим используется при проверке аудиоусилителей, предварительных усилителей, аналоговых фильтров и других электронных устройств. Амплитуда регулируется в диапазоне от 0 до 3 В при напряжении питания 9 В. Коэффициент нелинейных искажений составляет менее 1% при частоте 1 кГц.

2. Треугольный сигнал (TRIANGLE)

Генерация периодического сигнала треугольной формы с линейным изменением напряжения. Режим подходит для исследования реакции электронных схем на линейно изменяющееся напряжение, проверки формирователей сигналов и проведения учебных экспериментов. Амплитуда регулируется в диапазоне от 0 до 3 В при питании 9 В. Заявленная линейность составляет менее 1% на частотах до 100 кГц.

3. Прямоугольный сигнал (SQUARE)

Генерация прямоугольных импульсов, которые можно использовать для проверки цифровых схем, исследования реакции электронных устройств на импульсные сигналы и проведения лабораторных экспериментов. Амплитуда сигнала составляет до 8 В без нагрузки при питании 9 В. Время нарастания фронта — менее 50 нс, время спада — менее 30 нс; параметры указаны для режима измерения на частоте 1 кГц.

Настройка генератора

Для настройки предусмотрены три регулятора:

• Coarse — грубая регулировка частоты.
• FINE — точная регулировка частоты.
• AMP — регулировка амплитуды синусоидального и треугольного сигналов.

Выбор формы сигнала осуществляется с помощью перемычек на плате. В соответствии с инструкцией, перемычка J1 выбирает синусоидальный сигнал, а J2 — треугольный. Обе перемычки не следует устанавливать одновременно. Прямоугольный сигнал снимается с отдельного выхода SQU.

Технические характеристики

• Микросхема: XR2206.
• Тип устройства: функциональный генератор сигналов, набор для самостоятельной сборки.
• Диапазон выходных частот: 1 Гц – 1 МГц.
• Формы выходного сигнала: синусоидальная, треугольная, прямоугольная.
• Амплитуда синусоидального сигнала: 0–3 В при питании 9 В.
• Амплитуда треугольного сигнала: 0–3 В при питании 9 В.
• Амплитуда прямоугольного сигнала: до 8 В без нагрузки при питании 9 В.
• Коэффициент нелинейных искажений синусоиды: менее 1% при 1 кГц.
• Линейность треугольного сигнала: менее 1% на частотах до 100 кГц.
• Время нарастания прямоугольного сигнала: менее 50 нс при 1 кГц.
• Время спада прямоугольного сигнала: менее 30 нс при 1 кГц.
• Выходное сопротивление: 600 Ом ±10%.
• Напряжение питания: 9–12 В постоянного тока.
• Разъём питания: DC 5.5 × 2.1 мм.
• Полярность питания: центральный контакт отрицательный, внешний — положительный.
• Регулировки: грубая и точная настройка частоты, регулировка амплитуды.
• Монтаж: самостоятельная пайка электронных компонентов.

Важно: для стабильной работы рекомендуется использовать источник питания 9–12 В постоянного тока. Согласно инструкции, при напряжении выше 12 В форма сигнала может быть нестабильной. Амплитуда зависит от формы сигнала, частоты, питания и нагрузки.

Комплектация

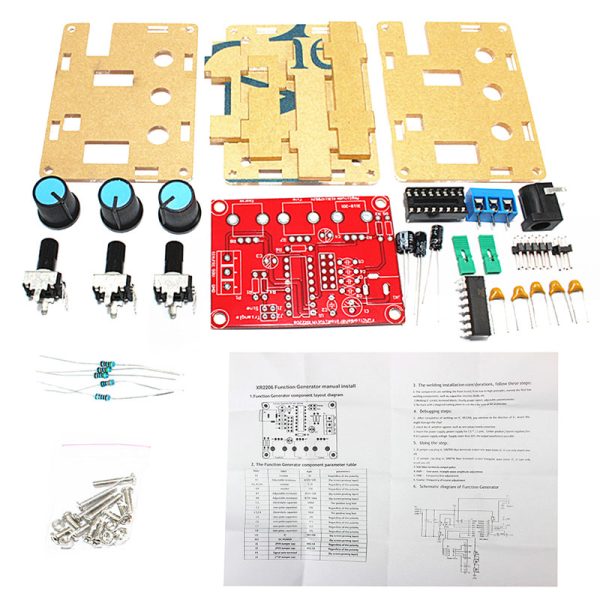

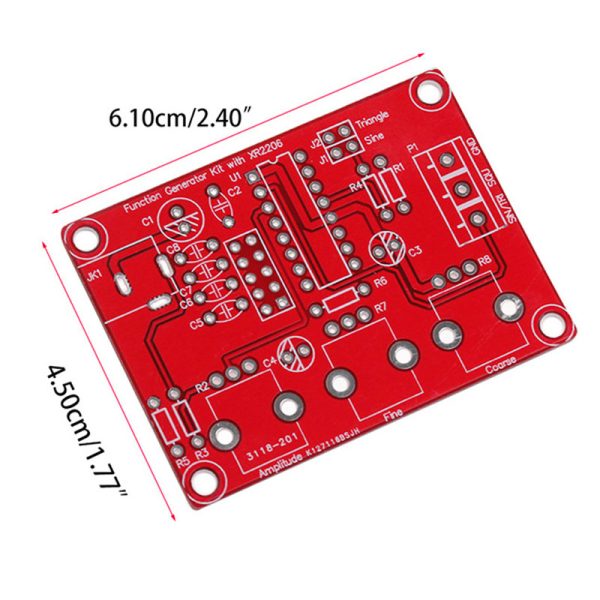

• Печатная плата генератора.
• Микросхема XR2206 и панелька для её установки.
• Резисторы и конденсаторы.
• Регулировочные потенциометры и ручки.
• Перемычки и разъёмы.
• Гнездо питания.
• Выходной клеммный разъём.
• Элементы крепления и корпусные панели, если они предусмотрены выбранной комплектацией.

Обратите внимание: это конструктор для самостоятельной сборки, а не готовый измерительный прибор. Для работы потребуются навыки пайки и внешний источник питания 9–12 В. Осциллограф или частотомер можно использовать для проверки формы и частоты выходного сигнала.
