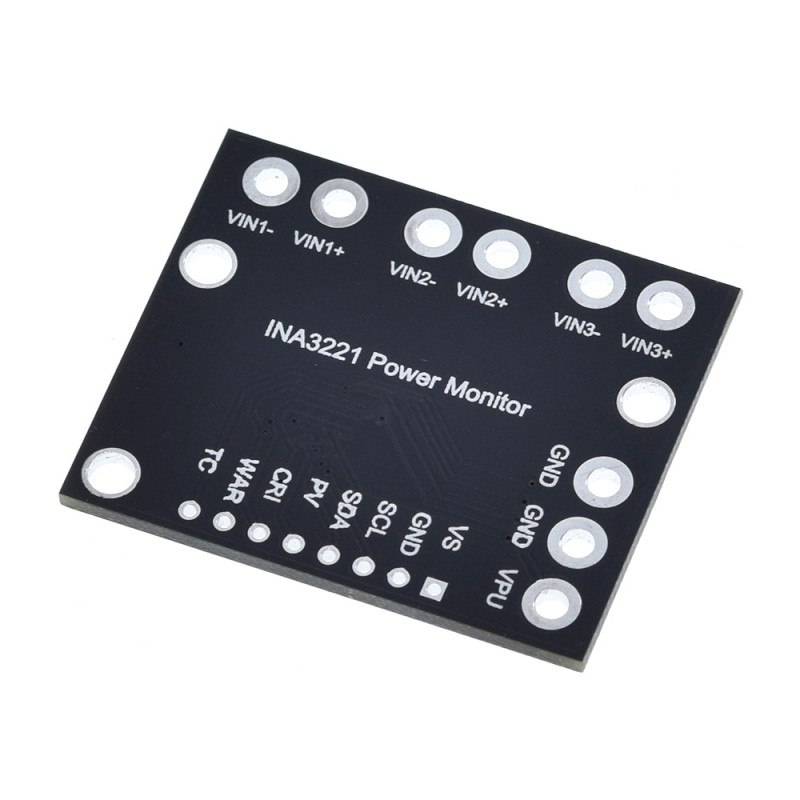

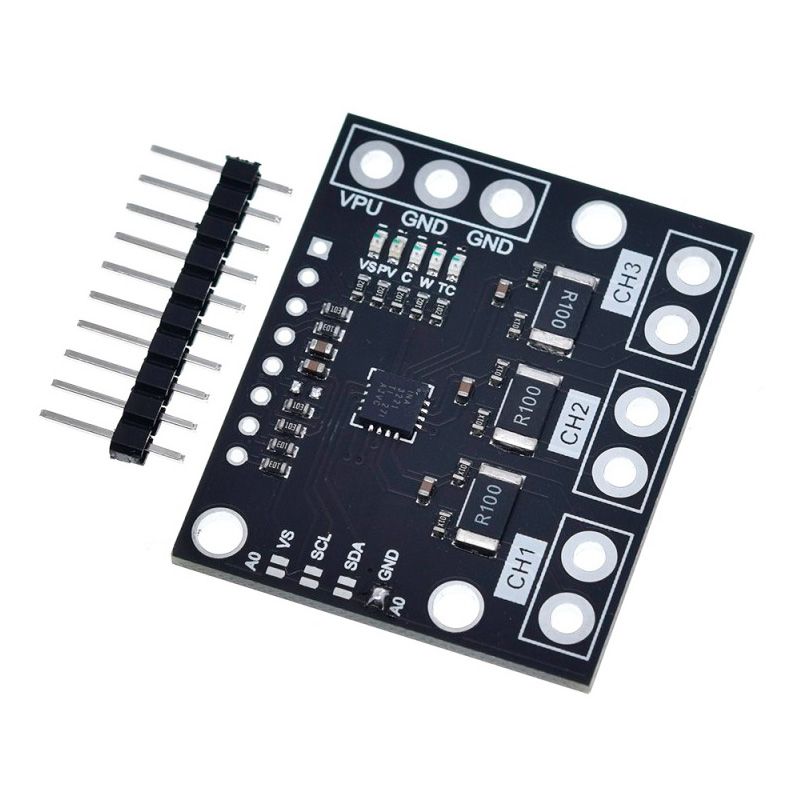

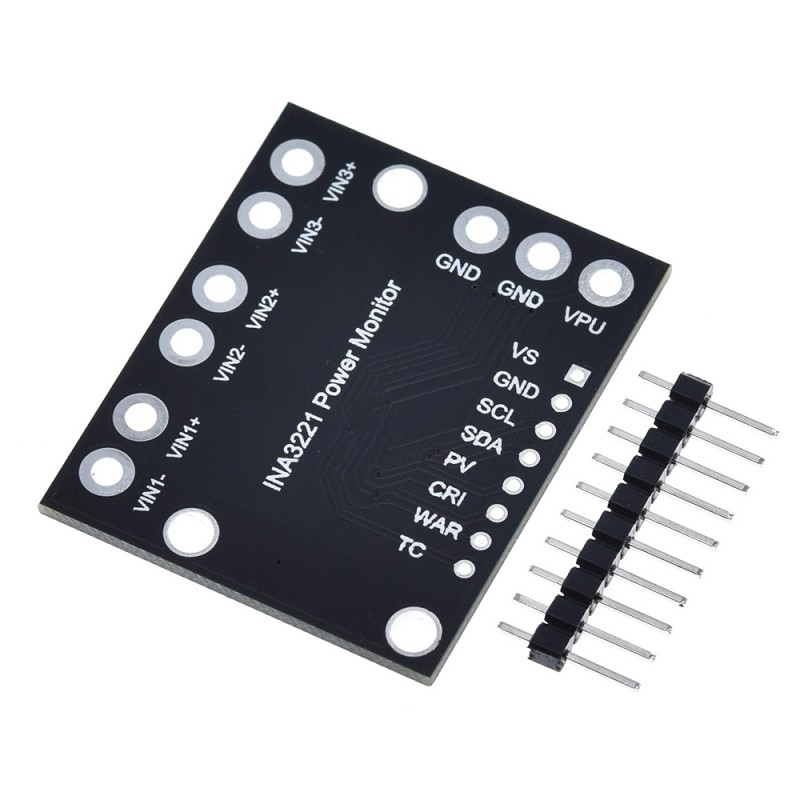

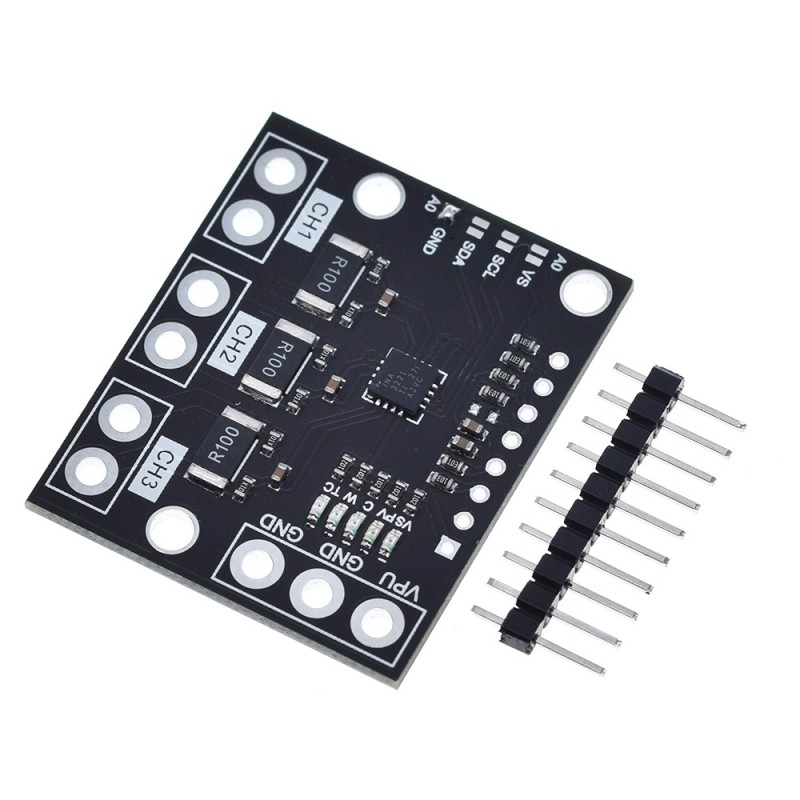

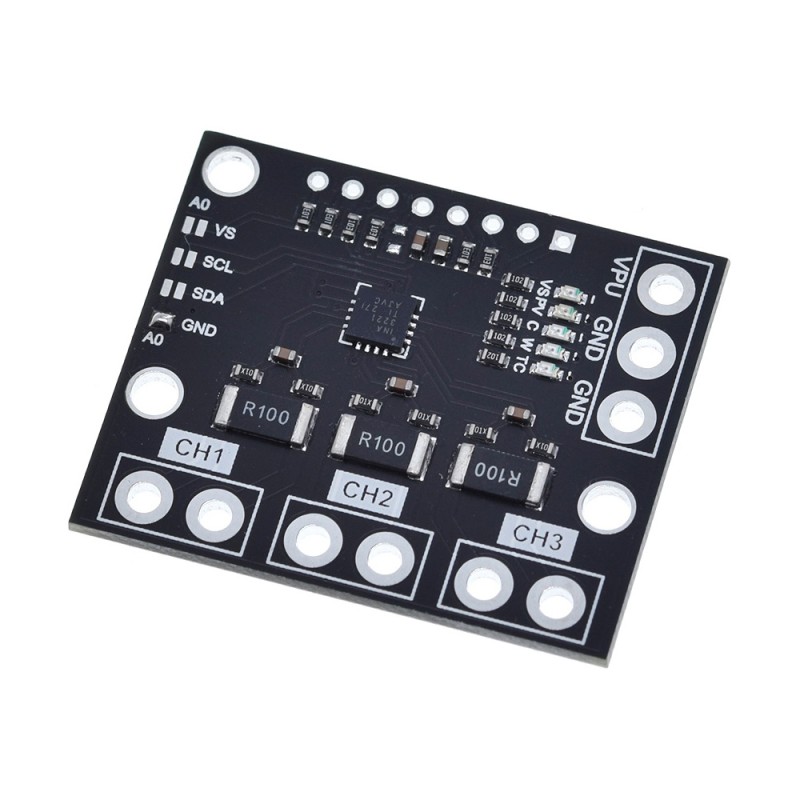

Модуль измерения тока и напряжения INA3221 (3 канала, I²C)

Модуль измерения тока и напряжения INA3221 — это высокоточный трехканальный датчик тока и напряжения, предназначенный для одновременного контроля до трех независимых источников питания. Микросхема позволяет измерять как напряжение питания (Bus Voltage), так и падение напряжения на шунте, что дает возможность вычислять ток нагрузки с высокой точностью.

Связь с микроконтроллером осуществляется по интерфейсу I²C (совместим с SMBus), благодаря чему модуль легко интегрируется с Arduino, ESP8266, ESP32, STM32, Raspberry Pi и другими популярными платформами.

Модуль особенно полезен при разработке систем питания, зарядных устройств, солнечных электростанций, аккумуляторных батарей, лабораторного оборудования и устройств мониторинга энергопотребления.

Особенности:

• одновременный контроль трех независимых каналов;
• измерение напряжения питания и тока нагрузки;
• высокоточные 13-битные АЦП;
• интерфейс I²C (SMBus Compatible);
• возможность вычисления мощности программным способом;
• контроль перегрузки по току;
• низкое энергопотребление;
• простое подключение к большинству современных микроконтроллеров.

Области применения:

• системы мониторинга аккумуляторов;
• солнечные электростанции;
• зарядные устройства;
• источники бесперебойного питания;
• лабораторные блоки питания;
• IoT-устройства;
• системы автоматизации;
• проекты Arduino и Raspberry Pi.

Основные характеристики:

• Микросхема: INA3221
• Количество каналов: 3
• Интерфейс: I²C / SMBus
• Измерение напряжения шунта: до ±163,84 мВ
• Максимальное измеряемое напряжение шины: до 26 В
• Разрядность АЦП: 13 бит
• Напряжение питания модуля: 3,3–5 В
• Поддерживаемые платформы:
  • Arduino
  • ESP8266
  • ESP32
  • STM32
  • Raspberry Pi
  • другие микроконтроллеры с I²C

Ссылки:

• Даташит
• Библиотека
