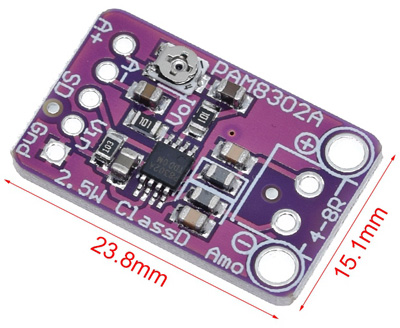

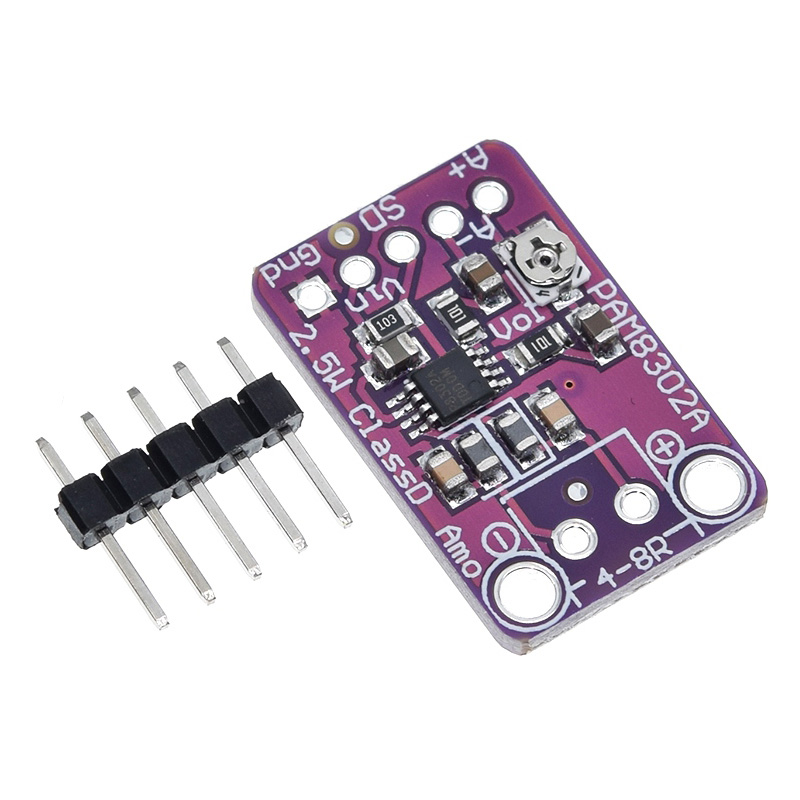

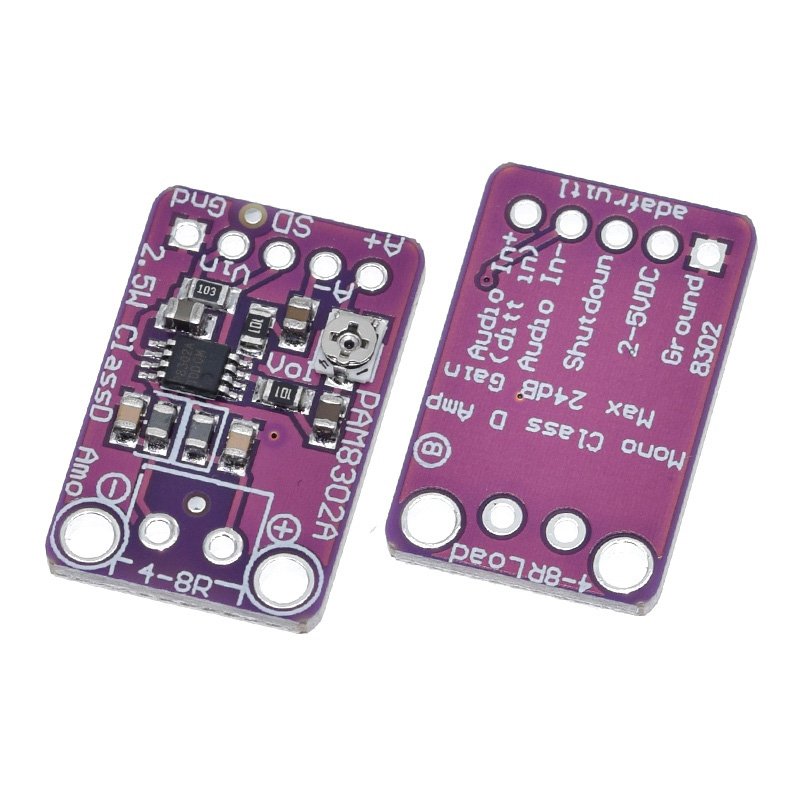

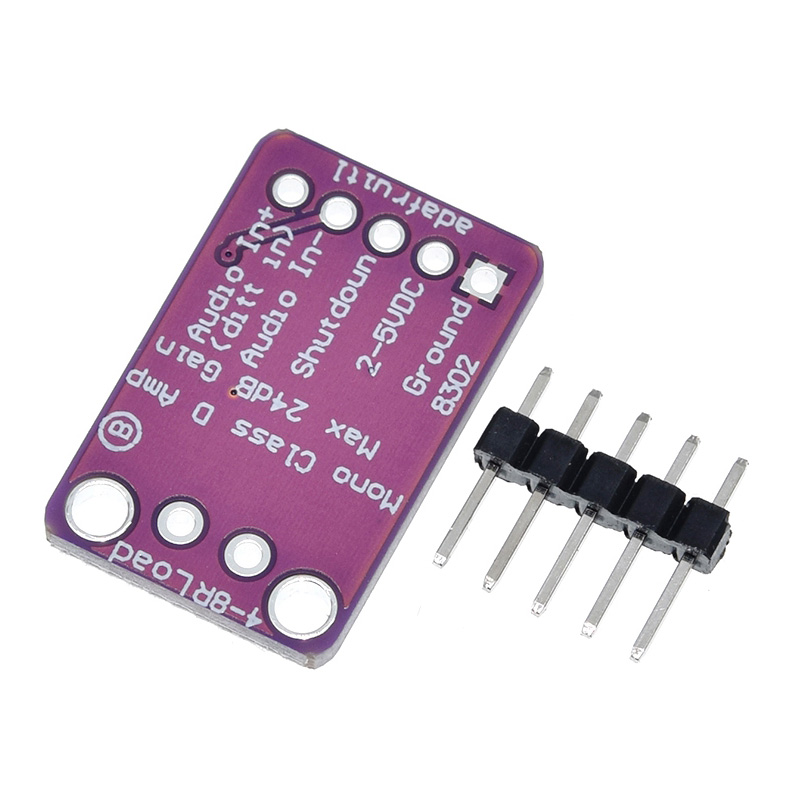

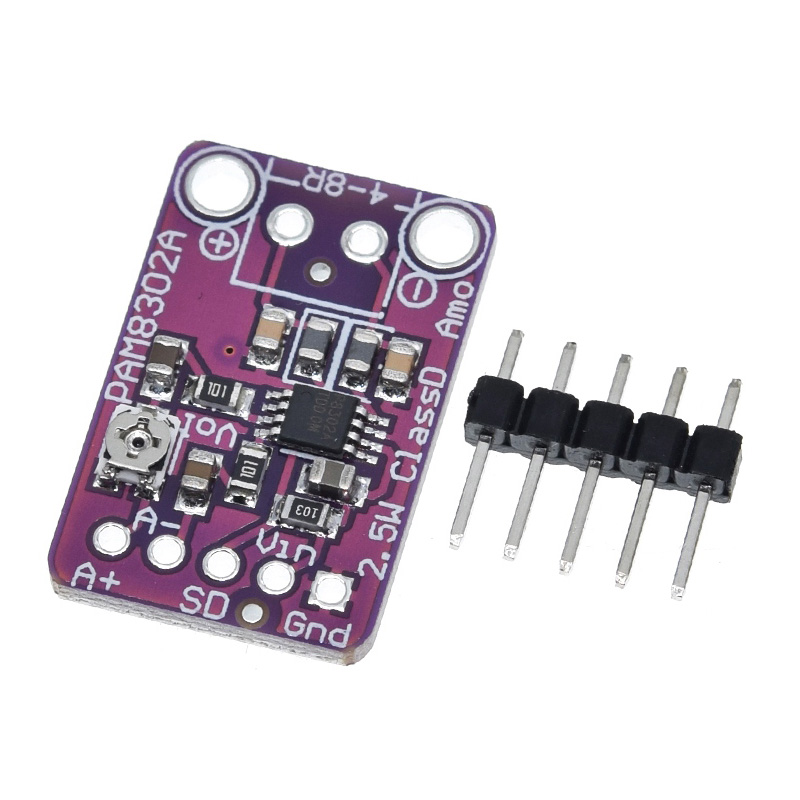

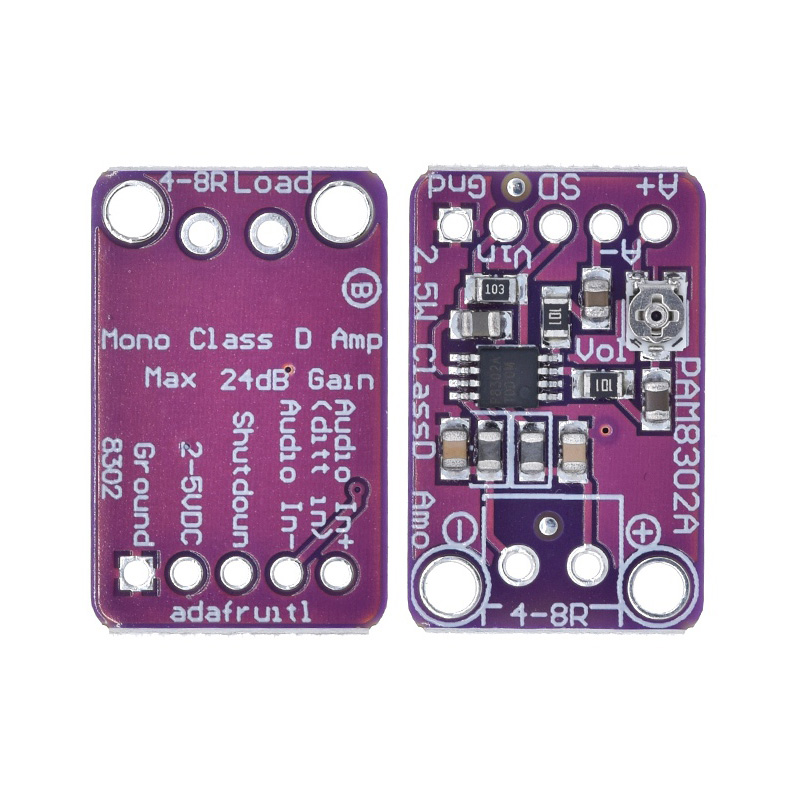

Аудіопідсилювач моно 2.5 Вт на PAM8302

Це супер маленький моно підсилювач на подив потужний – здатний розвинути до 2,5 Вт на 4-8 Ом динаміках. Усередині мініатюрного чіпа PAM8302 розміщений контролер підсилювача класу D, який працює в діапазоні напруг живлення 2.0 В-5.5 В постійного струму. Підсилювач має високий для свого класу ККД (більше 90% при 8 Ом навантаженні) – що робить його ідеальним для портативних проектів та проектів на батарейках.

Підсилювач має ефективний захист виходу від короткого замикання та перегріву. Вихід підсилювача виконаний по мостовій схемі, що унеможливлює підключення гучномовця між виходом та землею, але така плата за високу ефективність вихідного каскаду підсилювача. Частота ШІМ підсилювача складає 250КГц, що значно вище чутної межі звукового діапазону. Для роботи не потрібно підключення ніяких додаткових елементів - просто підключаємо живлення, подаємо звуковий сигнал і підключаємо гучномовець. З підсилювачем можна використовувати гучномовець з опором звукової котушки 4 Ом і більше (до 32 Ом).

Характеристики:

• Мікросхема підсилювача: PAM8302
• Напруга живлення: 2.2 - 5 В
• Вихідна потужність: 2,5 Вт на 4 Ом, 10% THD, 1.5 Вт на 8 Ом, 10% THD, з 5.5 В живленням
• PWM частота 250 kHz
• 50 дБ PSRR на 1 kHz
• Коефіцієнт посилення: 24 дБ, з регулюванням потенціометром на платі.
• Захист: тепловий та від короткого замикання/перевантажень по струму
• Струм спокою: 4 мА
• Струм в режимі відключення: 1uA

Посилання:

• Даташит
