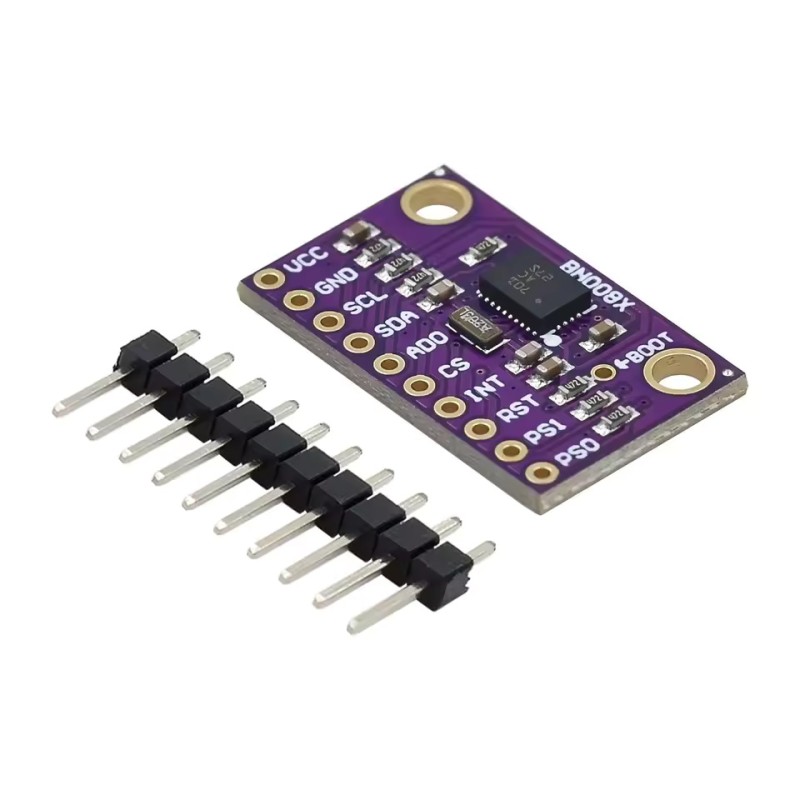

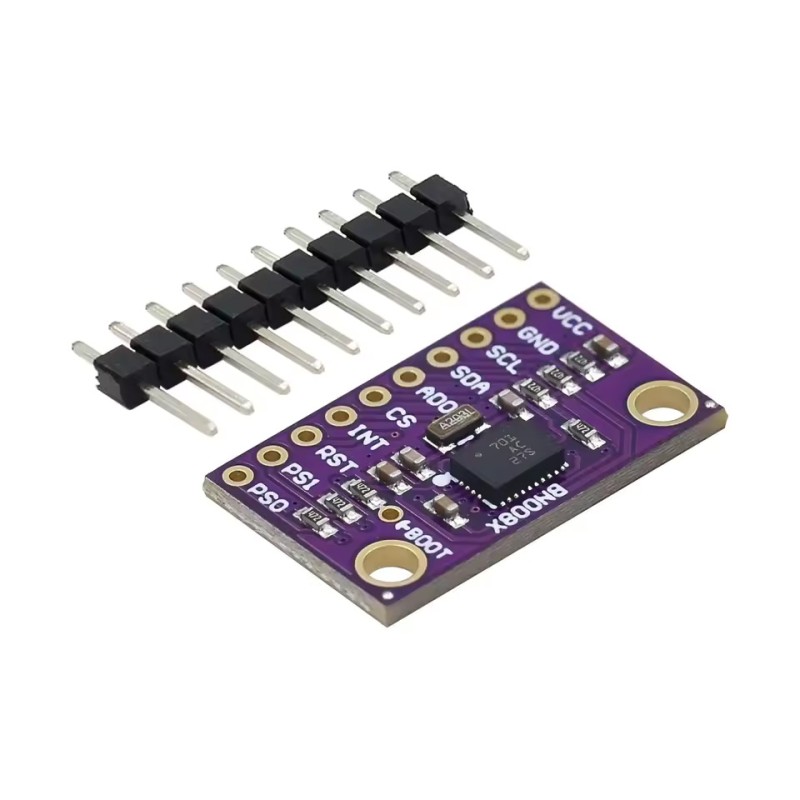

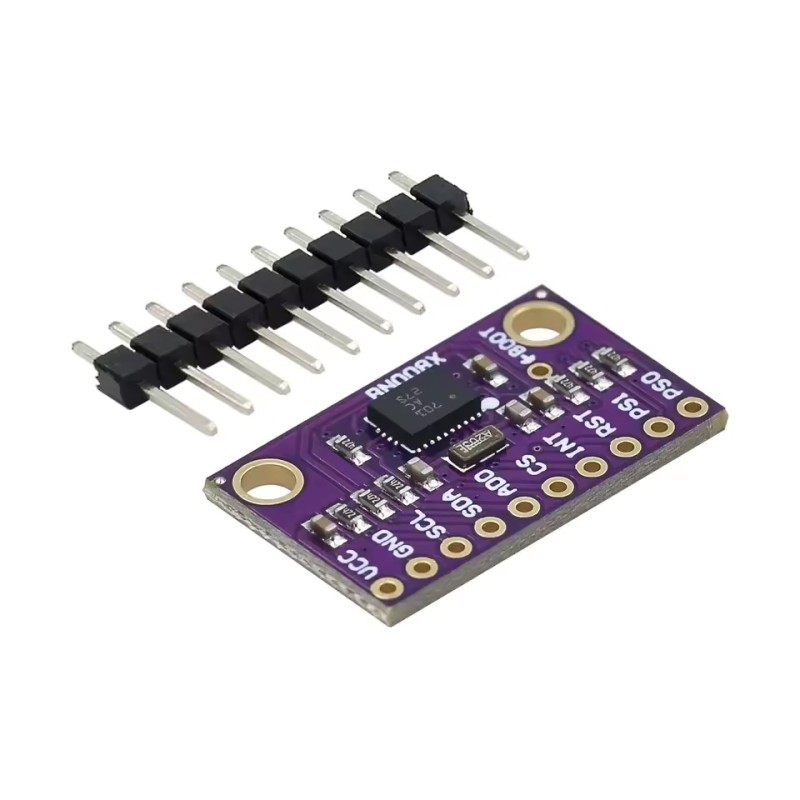

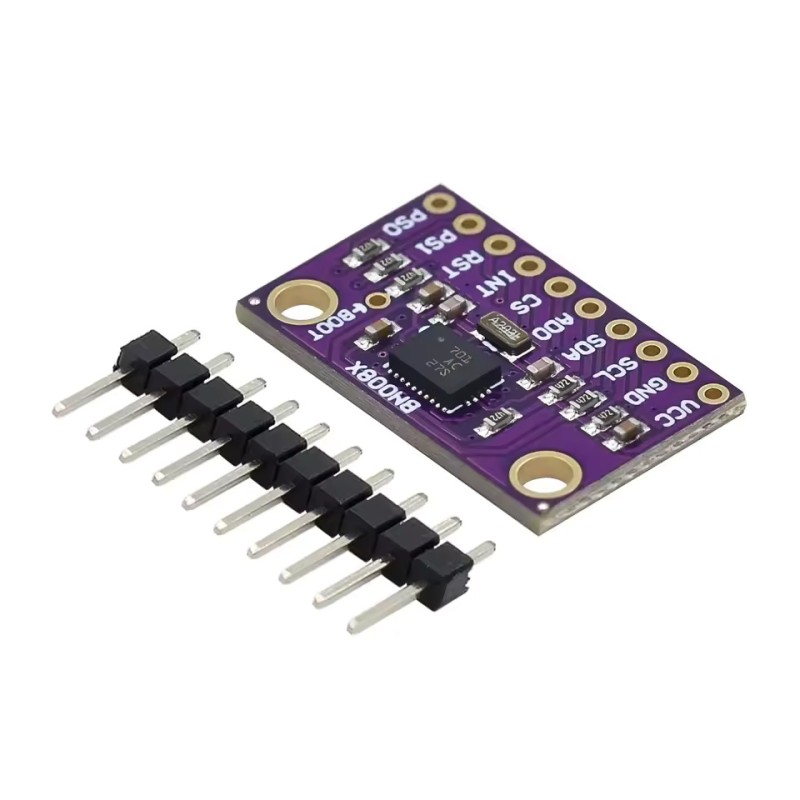

Модуль датчика орієнтації AHRS BNO085 9-DOF IMU

BNO085 — це сучасний інтелектуальний 9-осьовий модуль визначення орієнтації (AHRS/IMU), який поєднує тривісний акселерометр, тривісний гіроскоп, тривісний магнітометр та вбудований високопродуктивний процесор із алгоритмами Sensor Fusion.

На відміну від звичайних IMU, де обробка даних виконується мікроконтролером користувача, BNO085 самостійно аналізує показники всіх датчиків і видає готові дані про орієнтацію об'єкта в просторі. Це значно зменшує навантаження на основний контролер та суттєво спрощує розробку електронних пристроїв.

Модуль дозволяє отримувати абсолютну орієнтацію, кути повороту, кватерніони, лінійне прискорення, дані гіроскопа, магнітометра й акселерометра, а також підтримує функції крокоміра, розпізнавання активності та жестів.

BNO085 є вдосконаленою версією популярного BNO080 і повністю сумісний із ним на програмному рівні. У новій версії покращено стабільність роботи, усунуто проблеми інтерфейсу SPI та оптимізовано алгоритми обробки даних.

Завдяки високій точності, низькому енергоспоживанню та вбудованим алгоритмам Sensor Fusion модуль широко використовується в робототехніці, безпілотних літальних апаратах, системах віртуальної та доповненої реальності (VR/AR), стабілізаторах камер, навігаційних пристроях, системах керування рухом і промисловій автоматизації.

Особливості:

• Інтелектуальний 9-осьовий датчик руху (9-DOF IMU)
• Вбудовані алгоритми Sensor Fusion
• Обчислення орієнтації без навантаження на основний мікроконтролер
• Повністю сумісний із BNO080
• Покращена версія з виправленою роботою інтерфейсу SPI
• Висока точність визначення положення у просторі
• Підтримка кватерніонів і векторів обертання
• Видача лінійного прискорення без урахування сили тяжіння
• Функції крокоміра та розпізнавання активності
• Автоматичне калібрування датчиків
• Підтримка інтерфейсів I²C, SPI та UART
• Низьке енергоспоживання
• Сумісність із Arduino, ESP32, STM32, Raspberry Pi та іншими платформами

Основні характеристики:

• Модель датчика: BNO085
• Тип пристрою: AHRS / 9-DOF IMU
• Датчики:
  • тривісний акселерометр;
  • тривісний гіроскоп;
  • тривісний магнітометр.
• Вбудований процесор обробки Sensor Fusion
• Інтерфейси зв'язку:
  • I²C;
  • SPI;
  • UART.
• Напруга живлення модуля: 3.3 В
• Логічні рівні: 3.3 В
• Підтримувані вихідні дані:
  • Quaternion;
  • Rotation Vector;
  • Game Rotation Vector;
  • Geomagnetic Rotation Vector;
  • Euler Angles;
  • Linear Acceleration;
  • Gravity Vector;
  • Accelerometer;
  • Gyroscope;
  • Magnetometer.
• Частота оновлення даних: до 400 Гц (залежно від режиму роботи)
• Автоматичне калібрування
• Вбудований крокомір
• Розпізнавання активності користувача
• Висока точність визначення орієнтації
• Розміри модуля: приблизно 20 × 15 мм (залежать від виробника)

Сфери застосування:

• Робототехніка
• Квадрокоптери та безпілотні літальні апарати
• Балансувальні роботи
• Навігаційні системи
• Стабілізатори камер
• Пристрої VR та AR
• Контролери руху
• Промислова автоматизація
• IoT-проєкти
• Системи позиціонування
• Носима електроніка

Підтримувані дані Sensor Fusion:

Модуль може формувати кілька типів вихідних даних:

• абсолютна орієнтація (Rotation Vector);
• ігрова орієнтація без використання магнітометра (Game Rotation Vector);
• геомагнітна орієнтація;
• кватерніони;
• кути Ейлера;
• лінійне прискорення без урахування сили тяжіння;
• вектор сили тяжіння;
• прискорення за трьома осями;
• кутова швидкість;
• вектор магнітного поля.

Переваги BNO085:

На відміну від звичайних MEMS-датчиків, BNO085 не потребує реалізації складних алгоритмів об'єднання даних (Sensor Fusion) на стороні мікроконтролера. Усі обчислення виконує вбудований процесор, який видає готові дані про орієнтацію практично одразу після підключення.

Це значно скорочує час розробки, зменшує навантаження на основний контролер та забезпечує стабільну роботу навіть у динамічних умовах.

Модуль повністю сумісний із популярними бібліотеками для Arduino та інших платформ, що дозволяє легко інтегрувати його як у нові, так і в існуючі проєкти.
