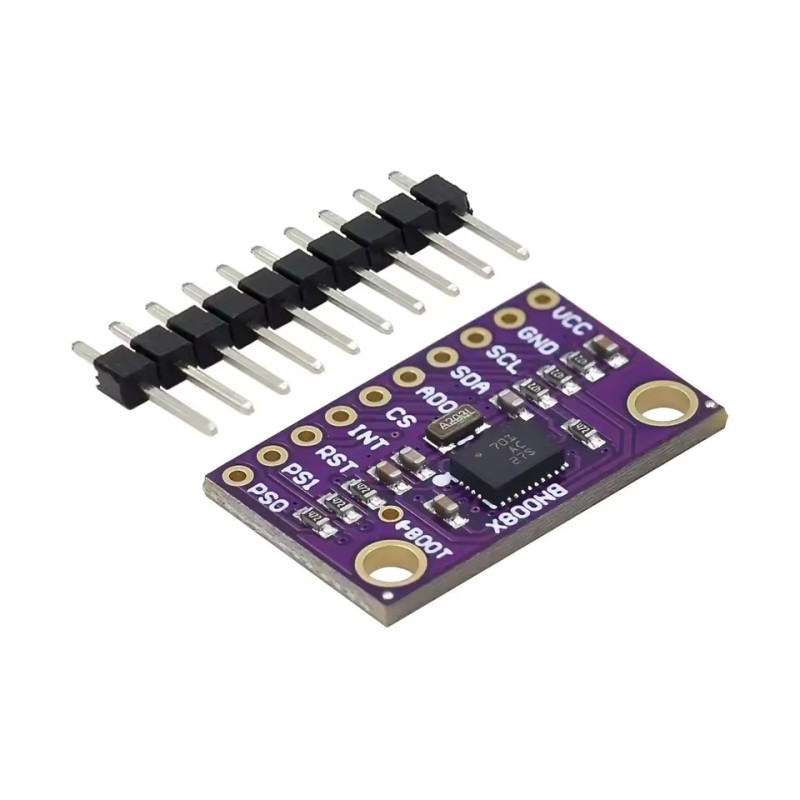

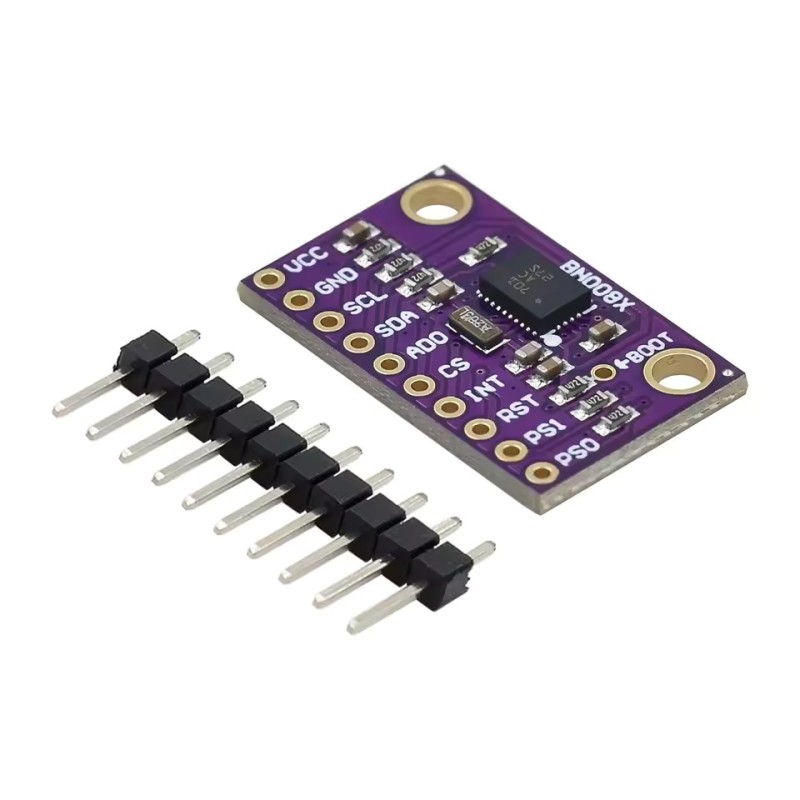

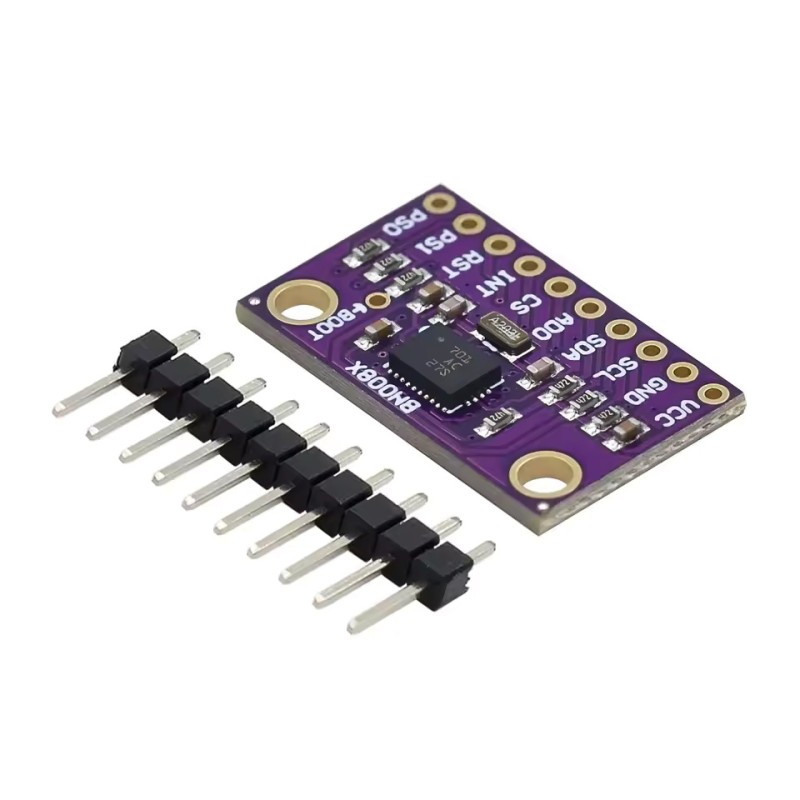

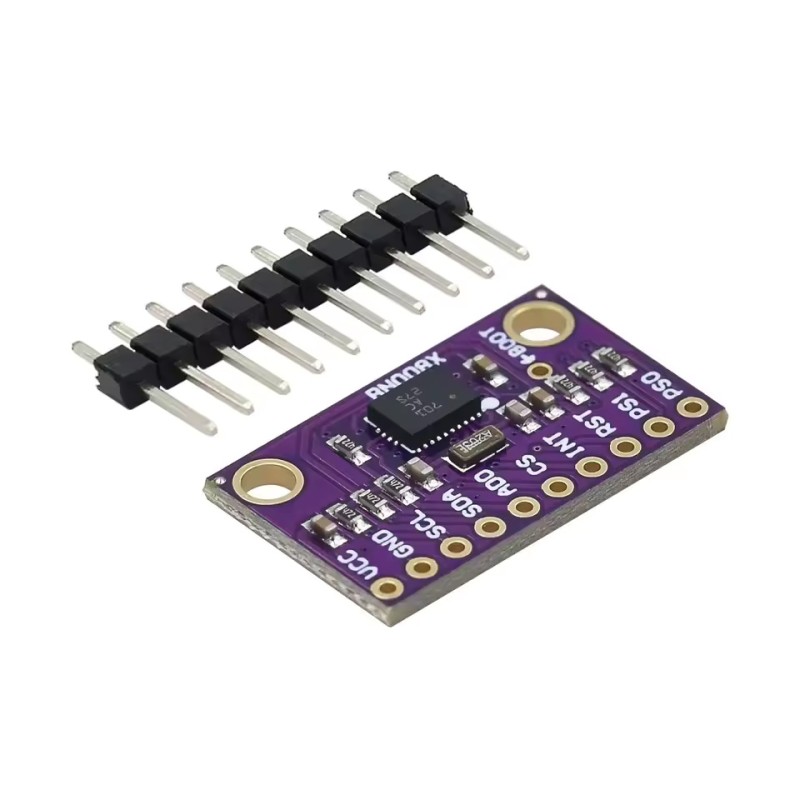

Модуль датчика ориентации AHRS BNO085 9-DOF IMU

BNO085 — это современный интеллектуальный 9-осевой модуль определения ориентации (AHRS/IMU), объединяющий трехосевой акселерометр, трехосевой гироскоп, трехосевой магнитометр и встроенный высокопроизводительный процессор с алгоритмами Sensor Fusion.

В отличие от обычных IMU, где обработка данных выполняется микроконтроллером пользователя, BNO085 самостоятельно анализирует показания всех датчиков и выдает готовые данные об ориентации объекта в пространстве. Это значительно снижает нагрузку на основной контроллер и упрощает разработку проектов.

Модуль позволяет получать абсолютную ориентацию, углы поворота, кватернионы, линейное ускорение, данные гироскопа, магнитометра и акселерометра, а также поддерживает функции шагомера, распознавания активности и жестов.

BNO085 является усовершенствованной версией популярного BNO080 и полностью совместим с ним по программному обеспечению. В новой версии улучшена стабильность работы, исправлены проблемы интерфейса SPI и оптимизированы алгоритмы обработки данных.

Благодаря высокой точности, небольшому энергопотреблению и встроенным алгоритмам Sensor Fusion модуль широко применяется в робототехнике, беспилотных летательных аппаратах, системах виртуальной и дополненной реальности (VR/AR), стабилизаторах камер, навигационных устройствах, системах управления движением и промышленной автоматике.

Особенности:

• Интеллектуальный 9-осевой датчик движения (9-DOF IMU)
• Встроенные алгоритмы Sensor Fusion
• Вычисление ориентации без нагрузки на основной микроконтроллер
• Полностью совместим с BNO080
• Улучшенная версия с исправленной работой интерфейса SPI
• Высокая точность определения положения в пространстве
• Поддержка кватернионов и векторов вращения
• Выдача линейного ускорения без учета силы тяжести
• Функции шагомера и распознавания активности
• Автоматическая калибровка датчиков
• Поддержка интерфейсов I²C, SPI и UART
• Низкое энергопотребление
• Подходит для Arduino, STM32, ESP32, Raspberry Pi и других микроконтроллеров

Основные характеристики:

• Модель датчика: BNO085
• Тип устройства: AHRS / 9-DOF IMU
• Датчики:
  • трехосевой акселерометр
  • трехосевой гироскоп
  • трехосевой магнитометр
• Встроенный процессор обработки Sensor Fusion
• Интерфейсы связи:
  • I²C
  • SPI
  • UART
• Напряжение питания модуля: 3.3 В
• Логические уровни: 3.3 В
• Поддерживаемые выходные данные:
  • Quaternion
  • Rotation Vector
  • Game Rotation Vector
  • Geomagnetic Rotation Vector
  • Euler Angles
  • Linear Acceleration
  • Gravity Vector
  • Accelerometer
  • Gyroscope
  • Magnetometer
• Частота обновления данных: до 400 Гц (в зависимости от режима)
• Автоматическая калибровка
• Встроенный шагомер
• Распознавание активности пользователя
• Высокая точность определения ориентации
• Размеры модуля: около 20 × 15 мм (зависит от производителя)

Области применения:

• Робототехника
• Квадрокоптеры и беспилотные летательные аппараты
• Балансирующие роботы
• Навигационные системы
• Системы стабилизации камер
• VR и AR устройства
• Контроллеры движения
• Промышленная автоматизация
• IoT-проекты
• Системы позиционирования
• Носимая электроника

Поддерживаемые данные Sensor Fusion:

Модуль способен формировать несколько типов выходных данных:

• абсолютная ориентация (Rotation Vector);
• игровая ориентация без использования магнитометра (Game Rotation Vector);
• геомагнитная ориентация;
• кватернионы;
• углы Эйлера;
• линейное ускорение без учета силы тяжести;
• вектор силы тяжести;
• ускорение по трем осям;
• угловая скорость;
• магнитное поле.

Преимущества BNO085:

В отличие от обычных MEMS-датчиков, BNO085 не требует самостоятельной реализации сложных алгоритмов объединения данных (Sensor Fusion). Все вычисления выполняются встроенным процессором, что позволяет получать готовые данные об ориентации практически сразу после подключения.

Это существенно сокращает время разработки проекта, уменьшает нагрузку на микроконтроллер и обеспечивает стабильную работу даже в динамических условиях.

Модуль полностью совместим с популярными библиотеками для Arduino и других платформ, благодаря чему легко интегрируется в новые и существующие проекты.
