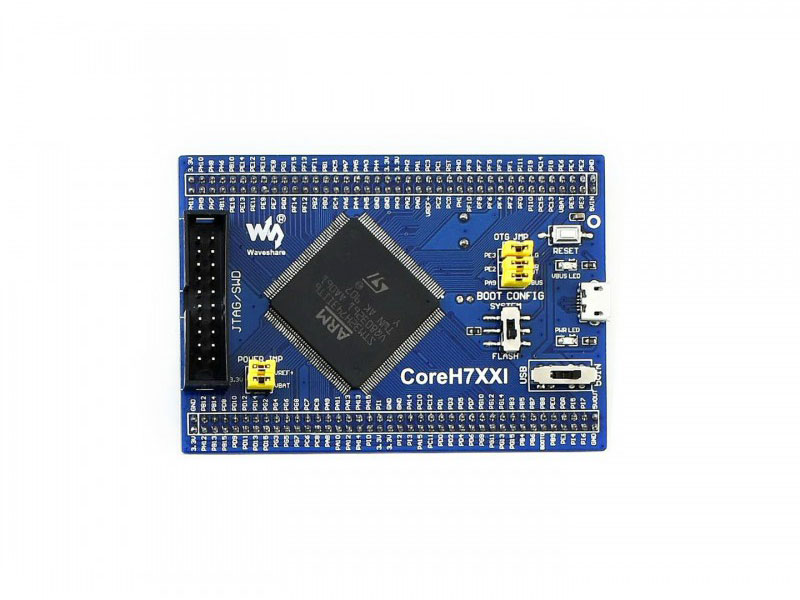

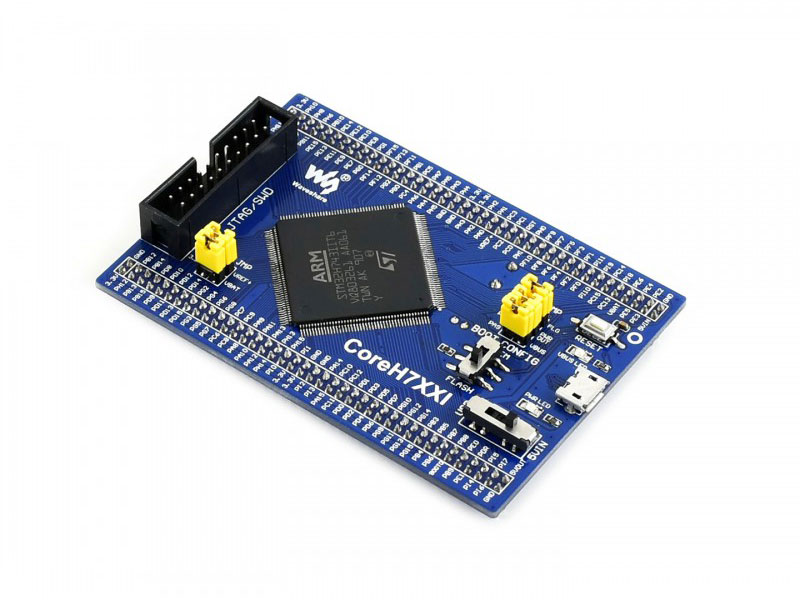

Плата процесора CoreH743I з мікро контролером STM32H743IIT6 від Waveshare

CoreH743I є STM32 MCU платою контролера з встановленим мікро контролером STM32H743IIT6. Плата ідеально підходить для початку розробки додатків для сімейства мікроконтролерів STM32H. Плата призначена як для використання з базовою платою так і самостійно.

Код виробника: 16635, CoreH743I

Особливості плати:

• Мінімальна, готова до запуску система, з годинником реального часу, керуванням живленням, додатковою оперативною пам'яттю, USB роз'ємами і т.і.
• На борту 64Мб SDRAM
• На вихідних роз'ємах доступні всі контакти мікроконтролера
• Інтерфейс програмування / налагодження JTAG / SWD
• Роз'єми з кроком контактів 2.0мм

1. STM32H743IIT6: високопродуктивний мікроконтролер сімейства STM32 з наступними параметрами:

• Ядро: Cortex-M7 32-біт RISC + FPU подвійної точності + Chrom-ART графічний прискорювач
• Особливості: DSP команди, що виконуються за один машинний цикл
• Робоча частота: 480МГц, 1027 DMIPS / 2.14 DMIPS / МГц
• Робоча напруга: від 1.62В до 3.6В
• Корпус: LQFP176
• Пам'ять: 2МБ Flash пам'ять програм, 1 МБ оперативної пам'яті даних (864КБ користувальницьких + 192KB TCM + 4KB Резервування даних)
• Інтерфейси мікроконтролера:
• 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S
• 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI
• 1 x FMC, 2 x SDMMC, 10 x TIM, 5 x LPTIM
• 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI
• 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick
• 1 x USB 2.0 OTG FS
• 1 x USB 2.0 OTG HS (з підтримкою зовнішнього HS PHY через ULPI)
• 1 x 10/100 Ethernet MAC
• AD & DA перетворювачі: 3 x AD (16-bit); 2 x DA (12-біт)
• Підтримка програмування і налагодження через JTAG / SWD інтерфейси з підтримкою IAP

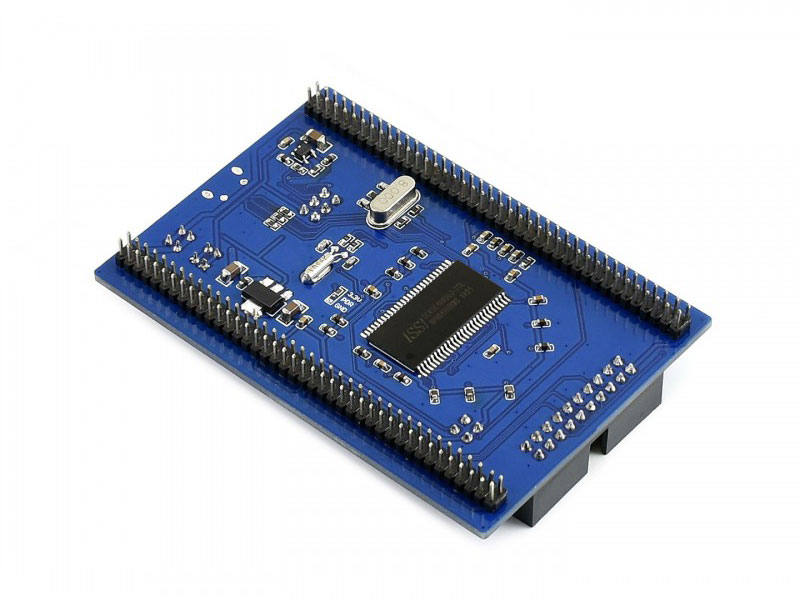

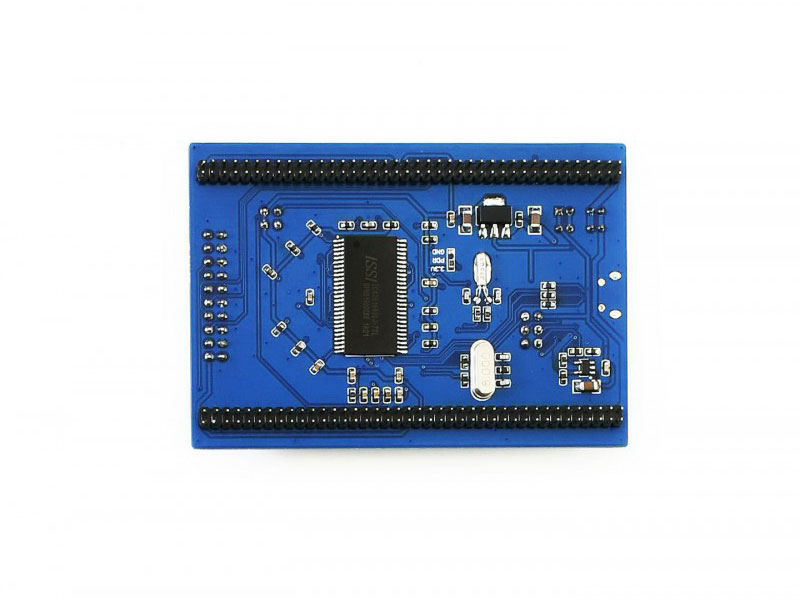

2. Мікросхема пам'яті IC42S16400J / IS42S16400J: SDRAM 1 Мб x 16 біт x 4 Банку (64-MBIT)

3. Менеджер живлення STMPS2151STR

4. Стабілізатор напруги AMS1117-3.3: 3.3В

5. Кварцовий резонатор 8МГц

6. Кварцовий резонатор 32.768КГц годинника реального часу

7. Кнопка скидання

8. VBUS LED: індикатор USB порту

9. PWR LED: індикатор живлення

10. Перемикач джерела живлення: між 5Vin і USB джерелами

11. Перемикач режиму завантажувача BOOT0 pin

12. JTAG / SWD інтерфейс для програмування і налагодження програм

13. USB роз'єм з підтримкою Device і / або Host режимів

14. MCU pins expander, VCC, GND and all the I / O pins are accessible on expansion connectors for further expansion

15. POWER джампер:

• VBAT: замкнений - використовується системне живлення, відкритий - використовується зовнішнє батарейне живлення
• VREF: замкнений - для VREF + використовується напруга VCC, відкритий - VREF + можна підключити до зовнішнього джерела опорного напруги

16. OTG джампер:

• замкнений - використовується USB OTG / HOST
• відкритий - USB роз'єм відключений від GPIO контактів

JTAG/SWD інтерфейси:

Доступні ресурси:

• Схеми
• Демо-код (приклади c, FreeRTOS, qC / OS-III)
• Програмне забезпечення для розробки STM32 (KEIL, STM32CubeMX і ін.)
• Даташит STM32
• Документація по розробці STM32

Габаритні розміри:

Посилання:

• Wiki
