Модуль автономного живлення 2А на 18650 з USB-виходом

код: AOC191

Додаткові категорії товару: Периферія, розширення  |  Зарядні пристрої (модулі)
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

Теги: Зарядное   Питание

87 грн

в наявності



Купити в один клік

Додати до порівняння

Додати в "Список бажань"
20
голосувати
Знайшли дешевше?
  • Модуль автономного живлення 2А на 18650 з USB-виходом
  • Модуль автономного живлення 2А на 18650 з USB-виходом
  • Модуль автономного живлення 2А на 18650 з USB-виходом
  • Опис
  • Відгуки (30)
  • Задати питання

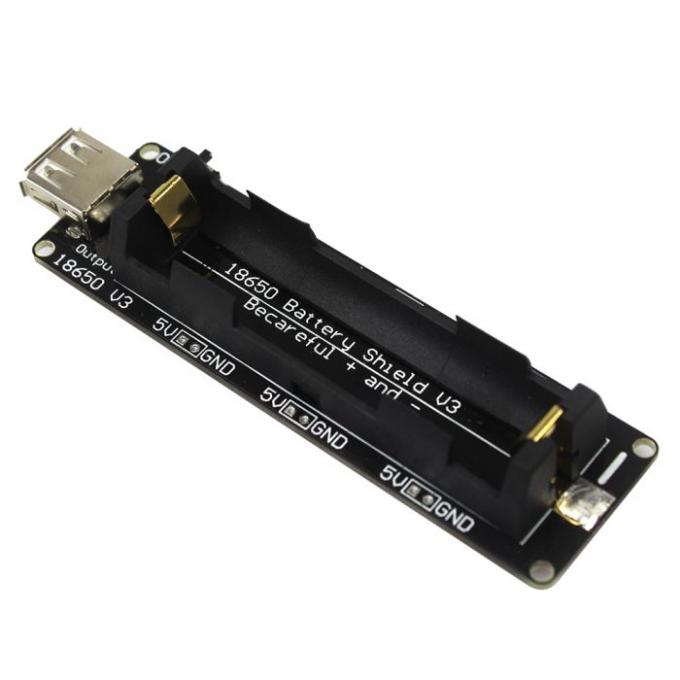

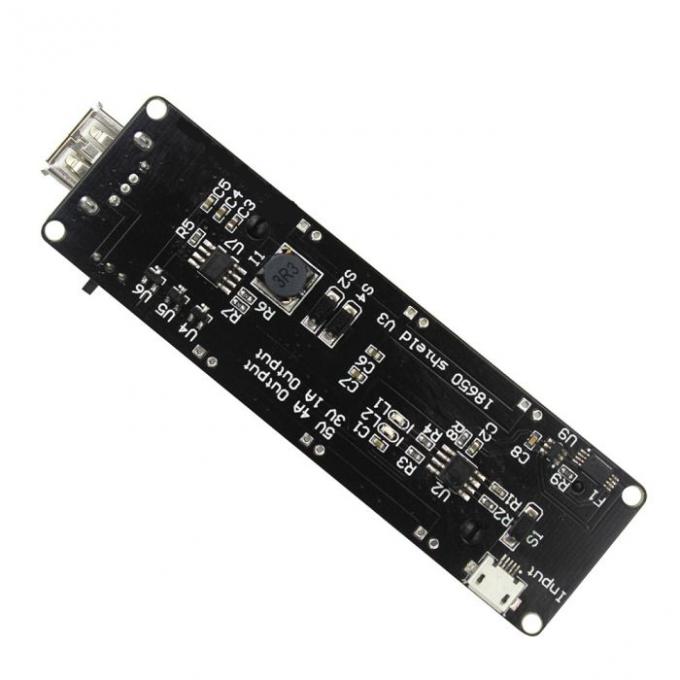

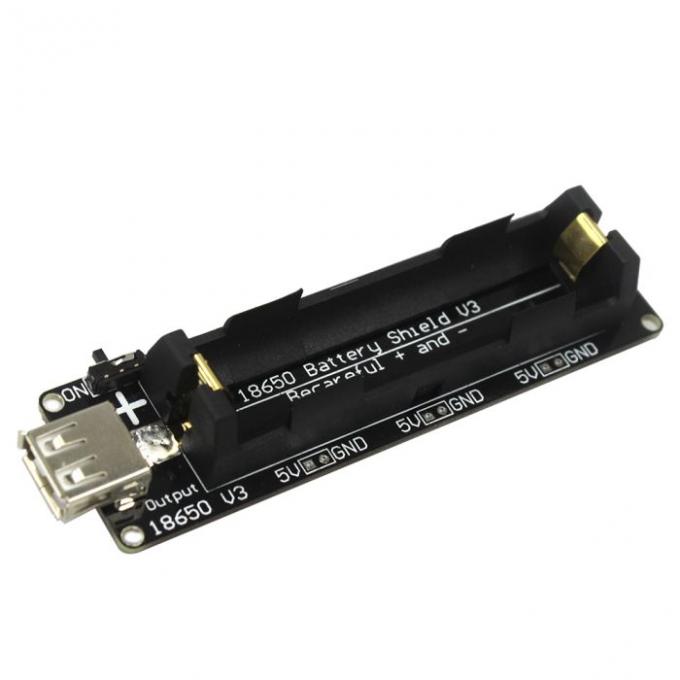

Модуль автономного живлення являє собою комбінацію двох пристроїв - зарядного пристрою літієвого акумулятора і підвищуючого перетворювача напруги з 3В в 5В та ідеально підходить для живлення 3В і 5В пристроїв, таких як, контролери Arduino, міні-комп'ютери Orange Pi і Raspberry Pi і ін, а також зарядки мобільних пристроїв, виступаючи в якості автономного джерела живлення.

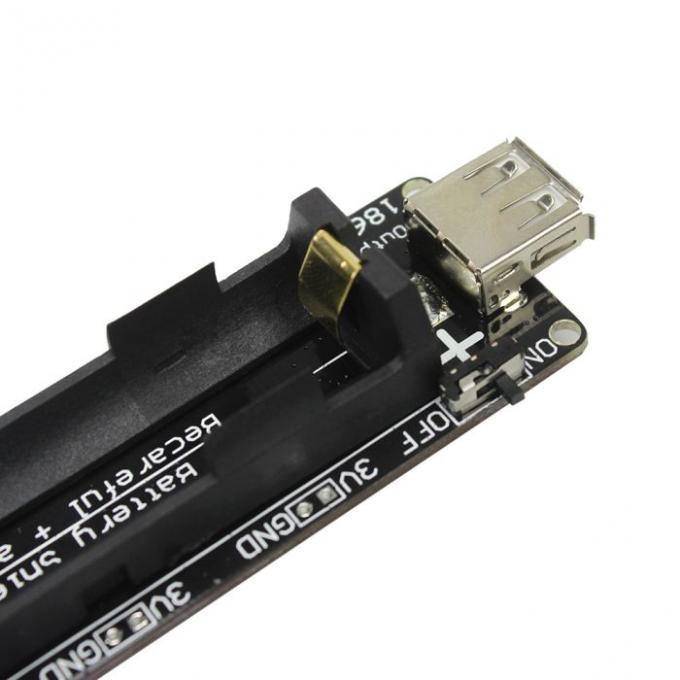

Для виключення вихідної напруги 5В на платі встановлений малогабаритний вимикач. Тепер не доведеться виймати шнур живлення з Raspberry Pi для його виключення)

Для підключення додаткових споживачів на платі передбачені по 3 пари контактних майданчиків з напругою 3В і 5В.

Увага! Суворо дотримуйтесь полярності підключення зарядного пристрою і акумулятора! При неправильному підключенні пристрій гарантовано вийде з ладу!

Характеристики:

  • Тип акумулятора: 18650 Li-Ion (без захисту)
  • Напруга зарядного пристрою: від 5В до 8В
  • Вихідні напруги:
    • 3В - безпосередньо з акумулятора через захисний пристрій
    • 5В - через підвищувальний перетворювач.
  • Максимальний вихідний струм:
    • Вихід 3В - 1А
    • Вихід 5В - 2А
  • Максимальний струм зарядки: 1А
  • Тип вхідного роз'єму: micro-USB
  • Тип вхідного роз'єму: USB-A
  • Захист від неправильного підключення:
    • Зарядного пристрою - відсутній
    • Акумулятора - відсутній
    • Споживачів 3В - відсутній
    • Споживачів 5В - від перевантаження і короткого замикання
  • Габаритні розміри:
  • Друкована плата: 29,5 х 99,5 х 19 мм
  • Всього пристрою: 30 х 116 х 20 мм
  • Комплектація: зарядний пристрій без акумулятора!

Відгуки покупців про Модуль автономного питания 2А на 18650 с USB-выходом

К Ігор (25.03.2021)

Дякую. отримав. перевірив - працює добре.

Відповісти

Андрей (04.02.2021)

Модуль приехал не исправный, по гарантии отремонтировали, доставили без платно. Все чётко ).

Відповісти

Юрий (02.02.2021)

На плате указан + с оной стороны, на пластмассовом корпусе батареи с другой. Впечатление качественной детали не сложилось...

Відповісти

Артем (29.01.2021)

MicroUSB роз''єм кріпиться досить погано (SMD монтаж). Легким рухом руки відірвався від плати разом з частиною доріжки на платі. Довелось запаяти на його місце просто кабель з USB-typeA роз''ємом на кінці.
Будьте особливо ніжні та обережні при підключенні кабелю :)
В цілому - сам модуль працює добре. Параметрів заряду-розряду і захисту ще не перaевіряв.

Відповісти

Sattva (11.07.2020)

Магазином arduino.ua доволен многие годы. Живу в 2 км, потому это рай для мейкера.

К модулю есть вопросы.
1. Проверяйте его возможность заряжать аккум сразу же, ничего не дожидаясь. Я купил 2 таких модуля. Один из них не хочет заряжать аккум, при этом зарядка уходит в защиту от короткого замыкания.

2. Защита аккумулятора организована на базе DW01-P. Смотрим в datasheet:
https://cdn.sparkfun.com/assets/learn_tutorials/2/5/1/DW01-P_DataSheet_V10.pdf
----
Overdischarge detection voltage [VODP] (V)
2.40±0.100

Таким образом, защита от переразряда на ступит при 2,4V или даже 2,3V.

Посмотрим спецификацию на аккумы:
---
18650 3400mAh Videx Li-Ion 3,7V (без защиты)
Минимальное напряжение (полностью разряжен) 2.75V
---
Samsung INR18650-30Q
Minimum discharge capacity:
Discharge: 0.2C, 2.5V discharge cut-off
---

Таким образом, для двух приведенных аккумуляторов работа с "модулем автономного питания 2А на 18650" постепенно будет их убивать.

По опыту скажу, что разряд ниже 3.0 V уже нежелателен.

Вывод: аккум 18650 стоит от 100 до 180 грн.
Год он с этим устройством проработает, конечно, и все гарантийные обязательства будут соблюдены.
Но если хочется сохранить аккум подольше, то что-то нужно делать, а именно модифицировать отсечение напряжения на уровне 3.0 V.

Разбираться стал после того, как увидел разряд ниже 2,8 V и это заставило задуматься. Методов модификации я пока не нашел.

Буду покупать еще несколько таких модулей для питания ESP8266, потому бракованный отдам на тест.

Нужно отметить и хорошее. Разряд модулем батареи без нагрузки около 0,350 мА и это прекрасный результат. Где-то на уровне 3,1V буду подавать сообщение на сервер о необходимости заменить аккум и укладывать в спящий режим ESP8266. Так получится не доводить аккум до критического уровня разряда.

Відповісти

Александр (25.02.2020)

Может я что-то делаю не так?

Пробую через него питать малинку, потребление на уровне 0.5А

Если отключаю подачу питания на модуль - малинка перегружается, то есть как UPS использовать не выходит. Если возвращать питание на модуль назад - то пропадания в этот момент нет.

Можно что-то тут сделать?

Відповісти

admin (28.02.2020)

Опишите проблему нам на почту.

Відповісти

Леонид (12.05.2020)

такая же беда :( можно ли тут будет отписать решение, если таковое найдется?

Відповісти

admin (21.05.2020)

При переключении питания модуля прерывается подача выходного напряжения. Возможное лечение - буферный электролитический конденсатор достаточной емкости для поддержания питания на время переключения...

Відповісти

Антон (19.02.2020)

Отличная штука. Свои 2А честно выдаёт. Под нагрущкой просадка напряжения намного меньше чем у блока из 4АА акумов eneloop (акумы AA с 5.1В до 3.5В просаживаются при ~1А, а эта штука с панасоником внутри с 5.02В до 4.7В при том-же токе). Мелкое неудобство - если взять больше 2А, срабатывает защита - начинает выдавать 1.2В. Единственный способ сбросить (котрый я поа нашел) - вытащить и вставить батарейку. Батарейка держится хорошо, а вот вытаскивается не так чтобы очень удобно. У меня моделька перодически ест больше 2А - подзадолбался батарейку вытаскивать и обратно вставлять :). Вот теперь думаю как правильно организовать питание 5В 3А. (5В нужно для 12 серв SG90)

Відповісти

Дмитрий (31.10.2019)

Устройство понравилось.
Защита от разряда аккумулятора работает.

Во время работы на нагрузку с включенным внешним питанием - аккумулятор (почти) не расходуется. Во всяком случае горит лампа "заряжен" и нагрев элементов не значительный.

Уточнение - выключатель отключает разъем USB. Клеммы 5 и 3 в на плате не отключаются.

PS: Добавьте, пожалуйста в описание "аккумулятор с защитой в корпус не помещается"

Відповісти

admin (01.11.2019)

Уточните, пожалуйста, о каком корпусе идет речь? К данному преобразователю нет предложений по корпусам.

Відповісти

Александр (19.02.2020)

У меня помещается и с защитой и без защиты
Нужно уточнять габариты

Відповісти

Иван (15.06.2019)

Добрый день. Прикупил себе такую игрушку. Всё устраивает. А его можно использовать а качетве ИПБ? Или там безконечная зарядка?)

Відповісти

admin (18.06.2019)

Да, можно. Зарядка автоматически отключается.

Відповісти

Евгений (23.04.2019)

Покупкой доволен. Купил 4 штуки, правда один сразу захворал, но ребята пообещали все сделать в лучшей форме. Сегодня тестировал на LattePanda с хорошим шнуром, работала чётко. Ко второму подключил монитор 13.3 на 5 вольт через плохой(обычный) шнурок. Вуаля стационарный компьютер на двух аккумах. Обязательно брать хорошие шнуры питания, а то толку не будет. Из нескольких можно собрать отличный последовательный ИБП.

Відповісти

Андрей (19.04.2019)

Есть ли аналогичные товары, которые дадут 2.5 - 3 ампера автономного питания на малину?

Відповісти

admin (19.04.2019)

К сожалению таких нет.

Відповісти

Alex (11.03.2019)

В этом модуле есть сквозной заряд?
Может он одновременно заряжаться и питать нагрузку?

Відповісти

admin (11.03.2019)

Да, это штатный режим работы данного модуля.

Відповісти

Алексей (24.10.2018)

А можно ли их соединять параллельно?
Логика подсказывает, что должно работать, но пробовал ли кто собирать из этого UPS на несколько банок 18650 с единым выходом 5v?

Відповісти

admin (24.10.2018)

К сожалению нельзя... Для параллельной работы преобразователей требуется их синхронизация.

Відповісти

Алексей (26.10.2018)

А что в таком случае можете посоветовать для организации бесперебойника на 3-4 банки 18650 с обязательной балансировкой каждой банки?
Может быть есть у вас что-то более-менее готовое к применению? Либо можно собрать из того, что в наличии.

Відповісти

admin (26.10.2018)

Для таких условий нет ничего подходящего

Відповісти

Вадим (16.08.2018)

Если к нему подключить пару батарей 18650 параллельно он не сдохнет?

Відповісти

admin (16.08.2018)

Будет работать, но ограничит ток заряда на уровне 1А.

Відповісти

Кирилл (14.08.2018)

2-х ампер нету. 0.5-0.7. и при этом 5 вольт уже просевшее до напряжения батарейки.
Так что... вообще отстой... или брак...

Відповісти

Дмитрий (13.03.2021)

Приобрел трих модуля у все трех одна и та же проблема: при нагрузке 0,5 А какое-то время работает с потреблением 0,55 А, после чего перестает потреблять ток от источника питания (светодиод продолжает светится красным), а чуть позже сбрасывает напряжение на выходе до 3.3 V. Замена аккумуляторов https://arduino.ua/prod2285-akkymylyator-panasonic-ncr18650b-3400-mah проблему не решает.
при снятии аккумулятора светодиод светится зелеными но на выходе ничего нет.
Возможно я чего-то не понимаю. Прошу помощи.

Відповісти

admin (15.03.2021)

Добрый день. Напишите нам на почту письмо с номером вашего заказа и описанием всех вами производимых действий с данным модулем (источник питания, схема подключения и т.д.) Мы с вами свяжемся и постараемся помочь.

Відповісти

Виктор Скороход (06.06.2018)

Использую модуль как UPS к odroid-c1. Пробовал разные повербанки, часто повербанк не успевал переключаться на питание от батарей - odroid-c1 перегружался. Для бесперебойного питания этот модуль в самый раз. От Li-ion Panasonic NCR18650B 3400 mAh ODROID-C1 работает около 4 часов.
