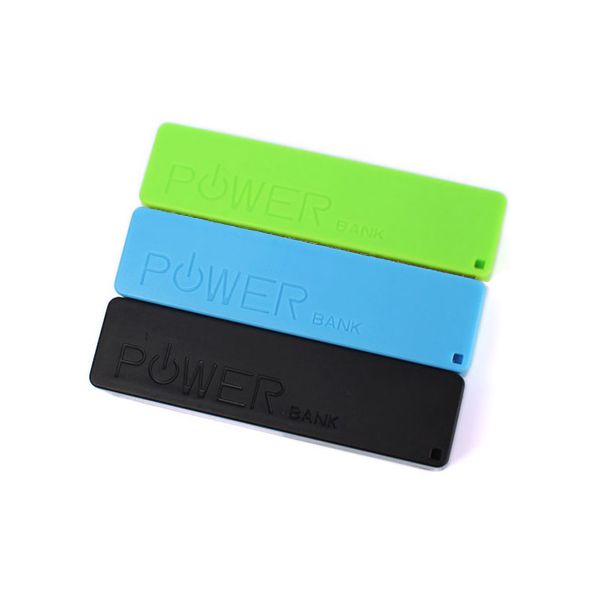

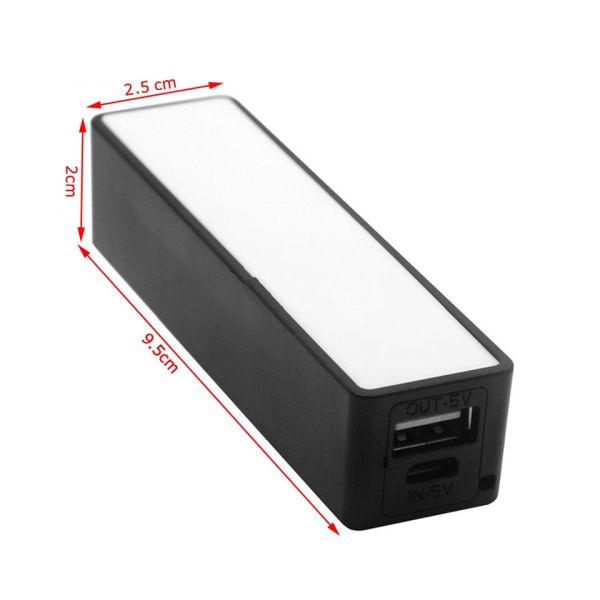

Портативний зарядний пристрій Powerbank 1x 18650 з виходом USB

Александр (08.07.2024)

Купил четвертый экземпляр.
На этот раз топология платы изменена - в предыдущей светодиоды ориентированы вдоль оси аккумулятора, в текущей перпендикулярно оси аккумулятора. Но важнее то, что изменился алгоритм работы.
1. Теперь преобразователь работает непрерывно - даже без нагрузки напряжение на выходе поддерживается на уровне 5В. Канонично - спецификация USB так и требует. Еще преимущество - возможность нормальной зарядки слаботочных устройств (например, гарнитуры), да и более мощные не отрубаются принудительно при снижении тока зарядки ниже порогового уровня, что лично для меня очень удобно. Но теперь саморазряд аккумулятора наверняка увеличился.
2. В предыдущей модификации преобразователь включался при сопротивлении нагрузки 160 Ом, о чем сигнализировало включение синего светодиода. Теперь сигнализировать нечего, преобразователь работает постоянно. Но синий светодиод по-прежнему присутствует. При подключении резистора 75 Ом ( ток 67 мА) синий светодиод еще не включается. Но при токе 90 мА светодиод включается. Интервал 68 мА ... 89 мА не проверял.
3. В процессе зарядки аккумулятора, как и раньше, мигает красный светодиод. Но если раньше при завершении зарядки красный светодиод включался постоянным свечением, то теперь он просто гаснет. И попробуй угадать - аккумулятор зарядился, электроэнергию отключили или зарядное устройство сдохло. Но в этом "усовершенствовании" разработчики пауэрбанка не оригинальны - окончание процесса зарядки топовой видеокамеры Sony, например, тоже сигнализируется выключением оранжевого светодиода.
В общем, смена модификации вызвала смешанные чувства.

Клименко Андрей Николаевич (18.02.2024)

Аккумулятор влез с трудом и после того как закрыл его крышкой, повалил дым, успел вынуть акум из корпуса, но не помогло, он продолжал дыметь и искрить, катался по комнате и все закопчивал дымом и портить все к чему прикасался. Вот такая опасная хрень.

Александр (18.10.2023)

Купил второй экземпляр. На этот раз напряжение па выходе в активном режиме 5.03В, максимальное значение сопротивления резистора, подключенного к выходу USB, при котором стартует повышающий преобразователь - 160 Ом при напряжении на аккумуляторе 3.5В.

Олександр (26.02.2023)

Не большая документация на китайском на микросхему модуля
http://szyucan.com/article_read_685.html

P.S. Вход и выход запаралелены.

Тарас (01.05.2021)

Нажаль нічого ним зарядити неможливо. ні esp32, ні разбері пі зеро, хоча сам аккумулятор працює в інших пристроях. Не пощастило з товаром.

Павел (16.08.2020)

Взял себе 2 такие банки. Особых претензий нет, но некоторые аккумы без защиты влазят довольно туго, поэтому приходиться скусывать внутри корпуса банки нижние боковые опорные выступы + стёсывать на крыше прижимной выступ. После таких "игр" аккум нормально умещается (тот, что на 3400мА).
Есть ещё, я бы сказал,- проблема в моём случае: при запитке от банки слаботочной нагрузки (25мА) - банка ведёт себя, как не подключенная и через несколько секунд отключается. Пока ищу вариант решения это проблемы.

Александр (31.07.2020)

При зарядке напряжение на аккумуляторе в конце заряда 4.14В. При работе без нагрузки напряжение на выходе равно напряжению на аккумуляторе (при полностью заряженном аккумуляторе 4.04В). При подключении нагрузки 24 Ом включается светодиод и напряжение подымается до 4.8В. Пока непонятно, будет ли данный пауэрбанк стартовать при разряде аккумулятора, например, до 3.2 В - не факт, что всякий USB-девайс запустится от напряжения 3.2В. Вообще-то это нарушение спецификации USB.
Внутри стоит плата, визуально идентичная AOC593, но на чипе TP4333 (по ссылке https://mysku.ru/blog/aliexpress/64066.html можно ознакомится с внутренностями, они идентичны).
В общем, как зарядное устройство годится (напряжение, правда, не совсем 4.2В), как пауэрбанк - сомнительно.

Петро (02.05.2020)

Вставив акк 2200mAh. Зарядження пройшло нормально десь за 2 години.
Після цього підключив до USB виходу смартфон, щоб підзарядити. Смартфон показав заряджання, але через біля 3 сек запахло горілим і я зразу від''єднав кабель.
Це не врятувало і запах горілого збільшився, прийшлося швидко витягати батарею.
Скоріше всього плата дефектна.
Заказ № 186935

Георгий (15.07.2019)

Интересно какая плата преобразователя использована, уточните если такая информация есть?

Иванец Денис (24.06.2019)

Отличный способ подарить новую жизнь элементам 18650 старого АКБ из ноутбука

Ростислав (15.05.2019)

В этот кейс не влазит аккумулятор https://arduino.ua/prod2288-akkymylyator-panasonic-ncr18650b-3400-mah-bez-zashhiti который рекомендуют купить с кейсом

Андрей (07.05.2018)

Игрушка, но работает :-) Сначала было непонятно, как же его открыть, чтобы поставить аккумулятор. Потом заметил, что по длинной стороне крышка держится на зацепах, по два с каждой стороны. Открыть можно, аккуратно, чтоб не сломать, поддев чем-то острым. Рекомендую, иногда выручает!
