Аудіопідсилювач на PAM8406 2x5W

код: AOC438

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

49 грн

очікується

Повідомити

	12
	голосувати

Опис
Відгуки (6)
Поставити запитання

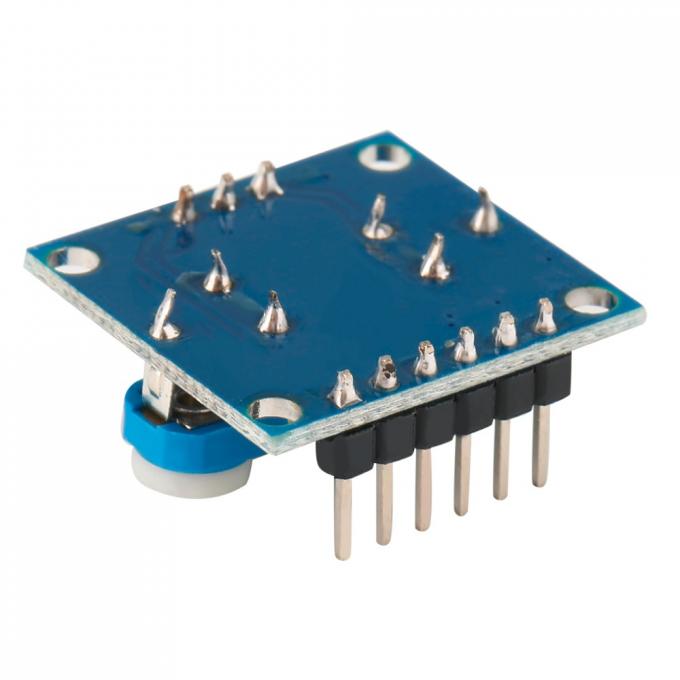

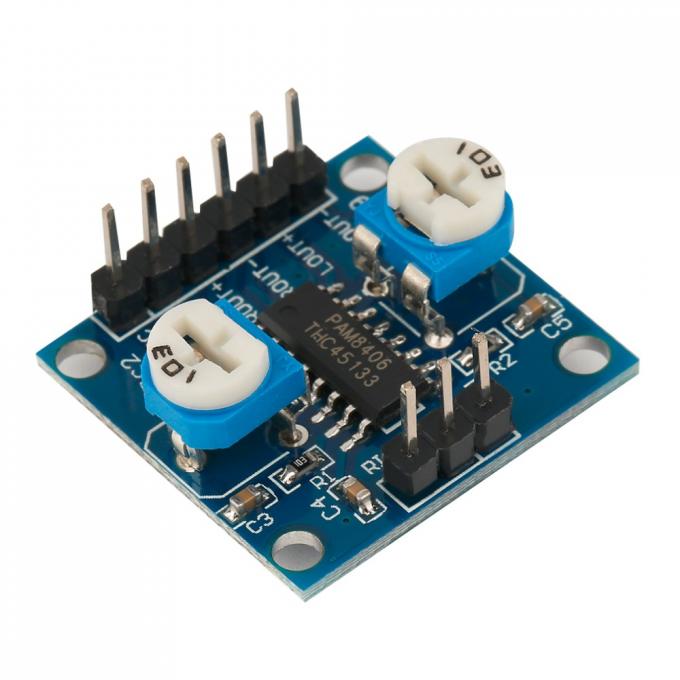

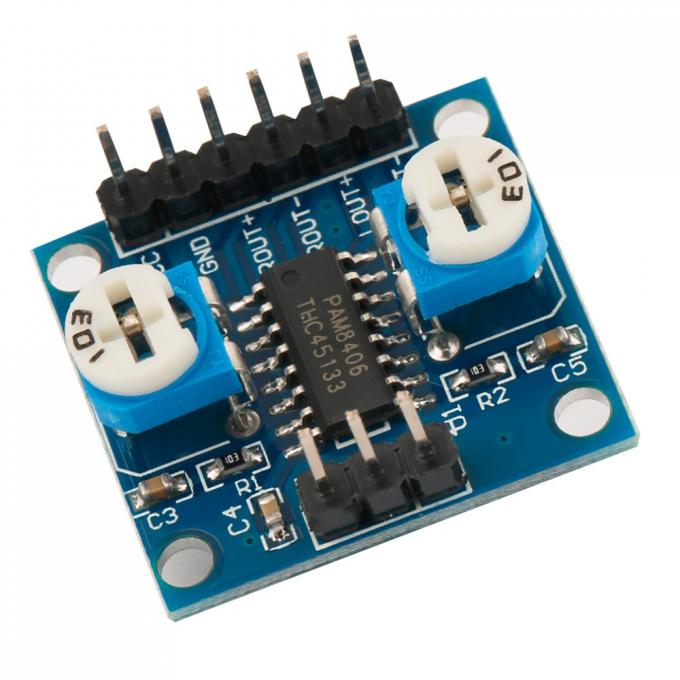

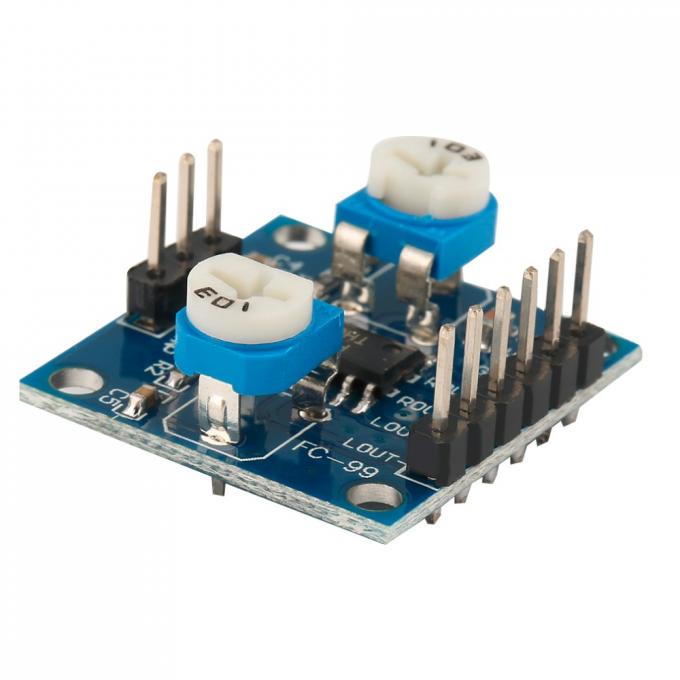

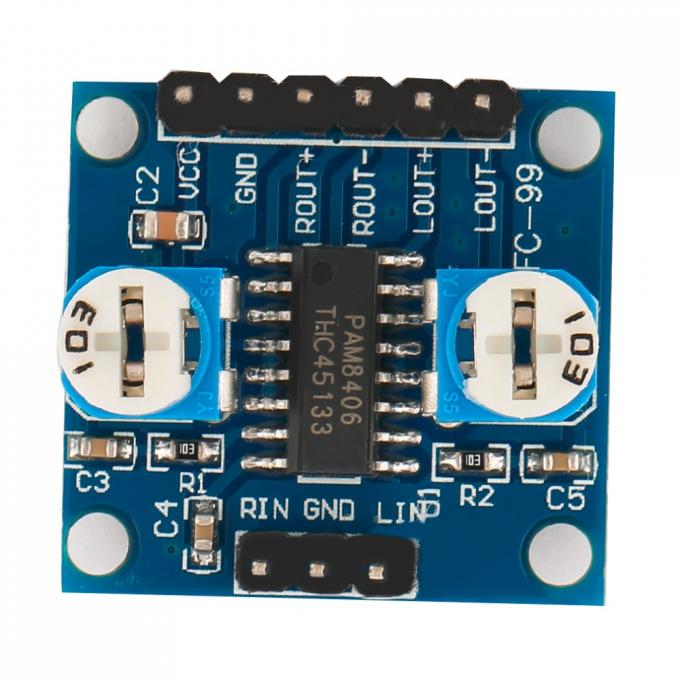

Аудіопідсилювач на PAM8406 2x5W – простий та мініатюрний модуль стерео-підсилювача звуку на мікросхемі PAM8406 з вихідною потужністю до 5Вт на канал при 10% викривлення при опорі навантаження 8 Ом та напрузі живлення 6В. Максимальна вихідна потужність може становити до 5Вт при навантаженні 4Ом.

Аудіопідсилювач PAM8406 додатково має вхід Shutdown (12 нога, але на самій платі підсилювача не виведена): низький рівень на цьому вході переводить підсилювач в режим зниженого споживання при відсутності вхідного сигналу. Для більш економічного відключення слід передбачити повне відключення напруги живлення підсилювача.

Для цього підсилювача НЕ можна з'єднувати негативні виходи разом - це може призвести до пошкодження підсилювача!

Характеристики:

Напруга живлення: до 6 В
Максимальний споживаний струм: до 2А
Клас підсилювача: D
ККД підсилювача: до 90%
Частотний діапазон: 20 Гц - 20 кГц
Вхідний опір: 15 КОм
Співвідношення сигнал/шум (SNR): 86%
Гармонійні спотворення: <0.1%
Розміри плати: 23 х 24 х 2.5 мм

Посилання:

Відгуки покупців про Аудиоусилитель на PAM8406 2x5W

Алиса (07.09.2026)

удобно что паять не чего не нужно пинами все разбросала , если сравнивать то чипы серии 8002 всеже качественей ,, звук зависит от акустики сильно , идельно подошли 3 ГДША 8 , сложно что то сказать однозначно , как по мне мало чем лучше чем PAM8403 серия , но я бы сказала что 03 мне нравитсья больше . Если честно лучше взять малютки на жалкие 2,5 ватта серии 8002 , купить можно за 45 гривен , и не слушать не кого радиавторы на 8002 клеить, но может я просто придираюсь . На самсунгах звучат чуть глуховато , для примников и магнитофонов пойдет , но послушала бы тех кто как думает 8403 лучше ? или заблуждение ? хотелось бы пусть в три раза дороже но что то типа MAX98306

Відповісти

Грабинский Алексндр (14.08.2020)

чет фонит у меня сильно
нужно разобраться
а так все нормально работает

Відповісти

Алиса (07.09.2026)

тихий , шума нет , питаю трансформатор через кренку стаблизитор ,скорее всего с питаловом у тебя что то ,у меня просто трасформатор , мост и крен 5 тая

Відповісти

Алексей (07.03.2018)

Принципе не плохой усилитель , но есть одна фишка с одной стороны это хорошо , а с другой нет.
Это встроенная функция отключения при отсутствии сигнала .
Хорошо - не шумит, мало жрет))
Плохо -Если строить систему оповещения то после того как он отключился и чтоб обратно включился ему нужно время - нарастание сигнала также плавное , в итоге когда микрокомпьютер должен что то ответить голосом - часть предложения просто как бы съедается ..

Відповісти

Сергей (25.06.2017)

А где тут вывод shutdown о котором сказано в описании?
Гармонические искажения (+шум) 1-10% в зависимости от мощности.

Відповісти

admin (26.06.2017)

Здравствуйте. Это неточность в описании. Такой вывод предусмотрен в самой микросхеме усилителя, но на плате он не предусмотрен. Описание подправили. Спасибо!

Відповісти
