AMOLED дисплей 5.5" HDMI 1080x1920 з корпусом і ємнісним сенсором від Waveshare

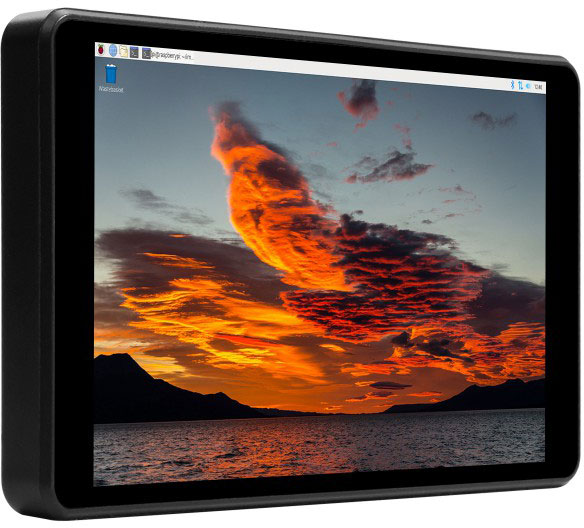

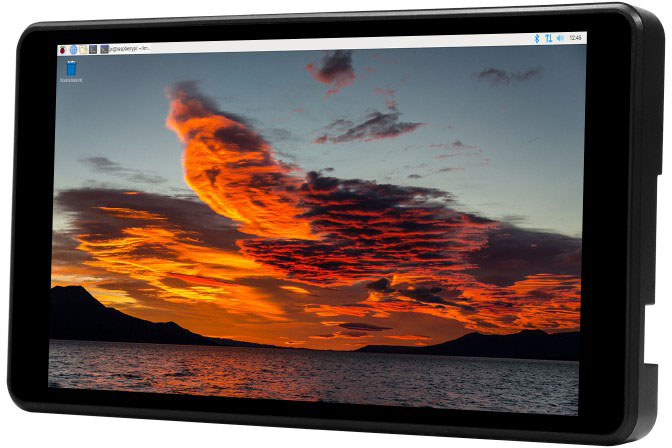

Це 5.5-дюймовий AMOLED дисплей 5.5inch HDMI AMOLED в корпусі із захисною поверхнею із загартованого скла , з HDMI входом, ємнісною сенсорною панеллю і звуковим виходом. У порівнянні з ЖК-дисплеєм, він володіє такими перевагами: високою контрастністю, широкою гамою кольорів і широкими кутами огляду. Дисплей можна використовувати як з усіма моделями Raspberry Pi так і з будь-яким комп'ютером або міні-ПК, що мають HDMI відеовихід. Для підключення не потрібна установка будь-яких додаткових драйверів. При підключенні до міні-комп'ютера Ви отримуєте повноцінний функціонал планшета.

Код виробника: 17527, 5.5inch HDMI AMOLED (with case A)

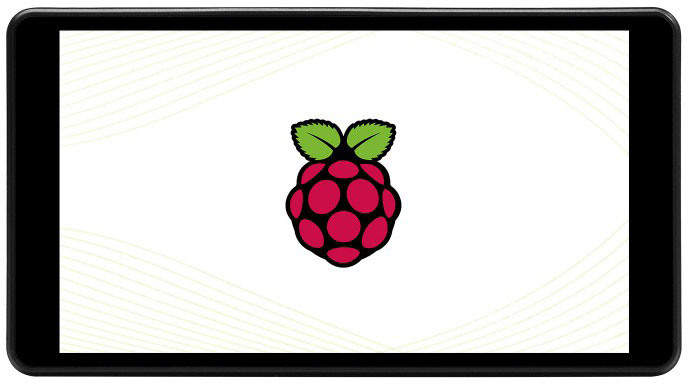

Зверніть Вашу увагу на те, що орієнтація дисплея за замовчуванням портретна, роздільна здатність 1080 × 1920 (В × В). Змініть конфігурацію програмного забезпечення для відображення ландшафту.

Підключення до Raspberry Pi:

При роботі з Raspberry Pi, 5.5-дюймовий HDMI AMOLED може підтримувати різні системи, такі як Raspbian, Ubuntu Mate та інші. Тут ми беремо Raspbain як приклад.

Raspberry Pi не може бути розпізнаний і адаптований до вирішення підключеного ЖК-дисплея, тому нам потрібно вручну встановити дозвіл Raspbian

1. Завантажте образ Raspbian з веб-сайту Raspberry Pi
2. Запишіть образ на свою карту TF. (TF карта повинна бути відформатована)
3. Відкрийте файл config.txt, який знаходиться в кореневому каталозі SD-карти, і додайте наведені нижче інструкції в кінець файлу.

max_framebuffer_height = 1920

max_usb_current = 1

config_hdmi_boost = 10

hdmi_group = 2

hdmi_force_hotplug = 1

hdmi_mode = 87

hdmi_timings = 1080 1 26 4 50 1920 1 8 2 6 0 0 0 60 0 135580000 3

Якщо Ви використовуєте РК-дисплей з Raspberry Pi 4B, вам потрібно видалити з файлу config.txt рядок

dtoverlay = vc4-fkms-V3D

1. Збережіть зміни і витягніть SD-карту. Підключіть карту до Raspberry Pi
2. Підключіть сенсорний інтерфейс ЖК-дисплея до одного USB-порту Raspberry Pi
3. Підключіть інтерфейс HDMI ЖК-дисплея до інтерфейсу HDMI Raspberry Pi
4. Подайте живлення на Raspberry Pi

Повний і детальний опис усіх налаштувань наведено в Wiki на даний дисплей.

Заставка:

AMOLED екран має переваги високої контрастності, широкої колірної гами, широкого кута огляду і т.і.. Проте, легко зіткнутися з проблемою вигоряння, якщо відображати один і той же контент протягом тривалого часу. AMOLED неможливо відновити, якщо він відображає одне і те ж статичне зображення протягом 168 годин через проблеми вигорання. В цьому випадку ми рекомендуємо Вам встановити заставку і не дозволяти AMOLED відображати одне й те саме статичне зображення протягом тривалого часу (не більше 1 години).

Ви можете встановити заставку з допомогою команди нижче:

sudo apt-get встановити xscreensaver

Характеристики:

• Розмір дисплея: 5,5-дюйма
• Кут огляду 170º
• Тип дисплея: AMOLED
• Роздільна здатність: 1080x1920
• Ємнісна сенсорна панель: місткість, 5 точок дотику, з загартованого скла, твердість 6H
• Підтримувані системи: популярні міні-ПК, такі як Raspberry Pi, Jetson Nano, а також звичайні настільні комп'ютери
• Аудіовихід: 3,5 мм аудіо роз'єм, підтримує HDMI аудіо вихід для підключення навушників
• Кріплення: Гвинтові отвори M2.5 для легкого монтажу
• Код виробника: 5.5inch HDMI AMOLED

Робота з Raspberry Pi 4

Розміри дисплея:

Кут огляду:

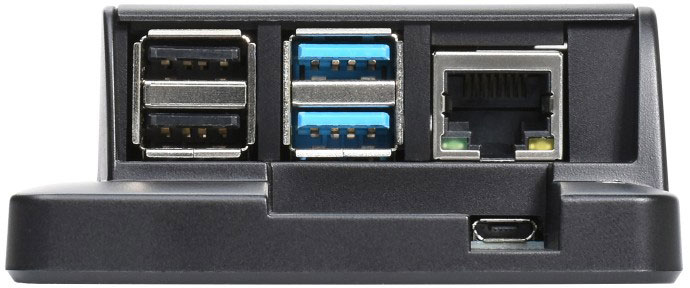

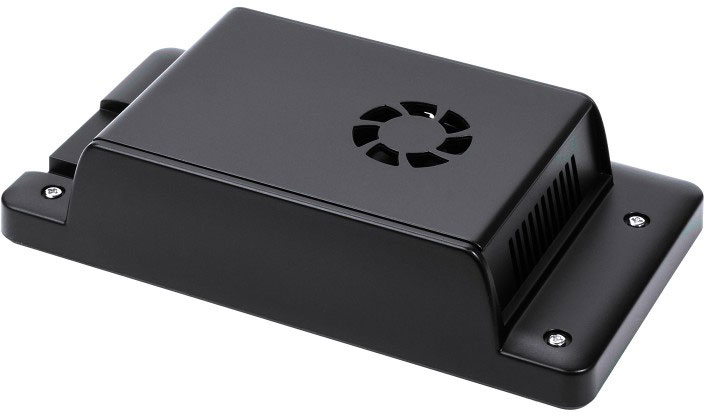

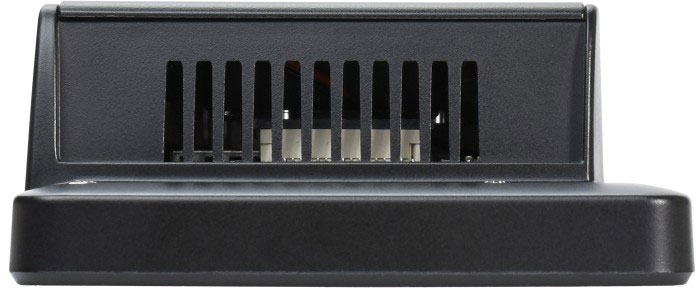

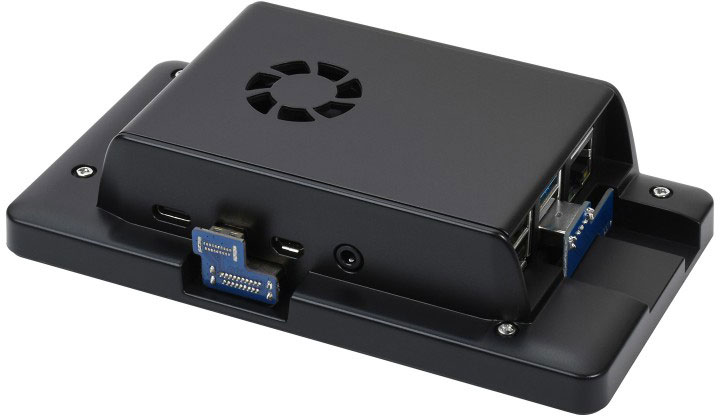

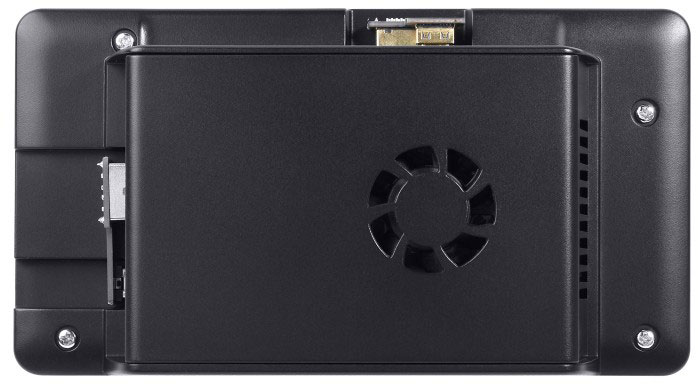

Корпус дісплея:
