Драйвер колекторного двигуна на DRV8871 3.6A від Adafruit

код: USA140

Драйвер колекторного двигуна на DRV8871 3.6A від Adafruit

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

347 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки (1)
Задати питання

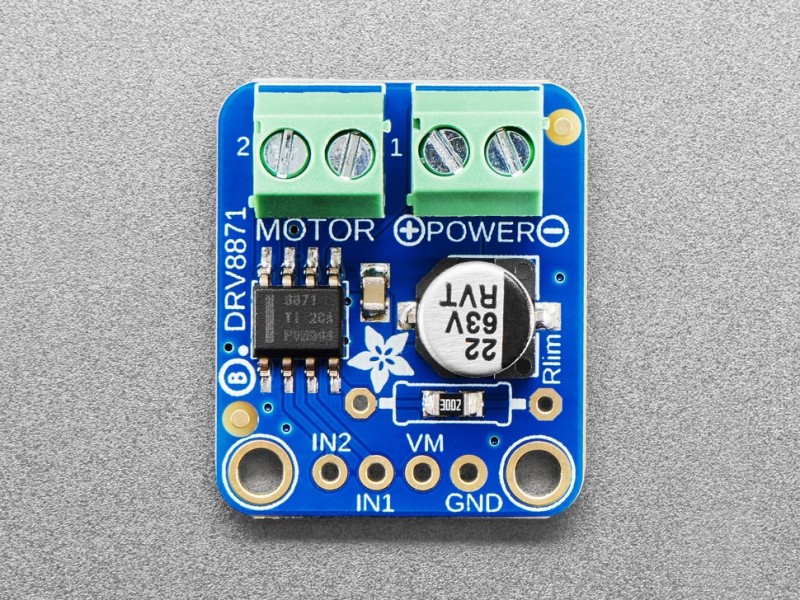

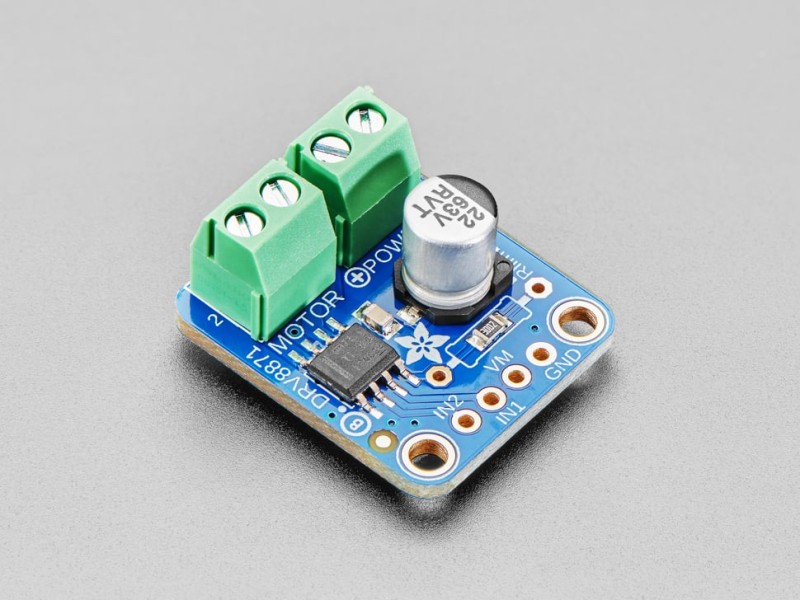

Простий, маленький та досить потужний драйвер колекторних двигунів Adafruit DRV8871. Цей драйвер має безліч чудових характеристик, які роблять його корисним для найрізноманітніших роботизованих конструкцій. Максимальний вихідний струм драйвера регулюється (обмежується) дуже просто – зміною номіналу єдиного резистора на платі. Керувати двигуном можна як дискретно так і за допомогою ШІМ регулювання. Оскільки драйвер побудований за схемою повного Н-моста, він дозволяє максимально повно керувати двигуном, включаючи напрямок його обертання.

Код виробника: 3190

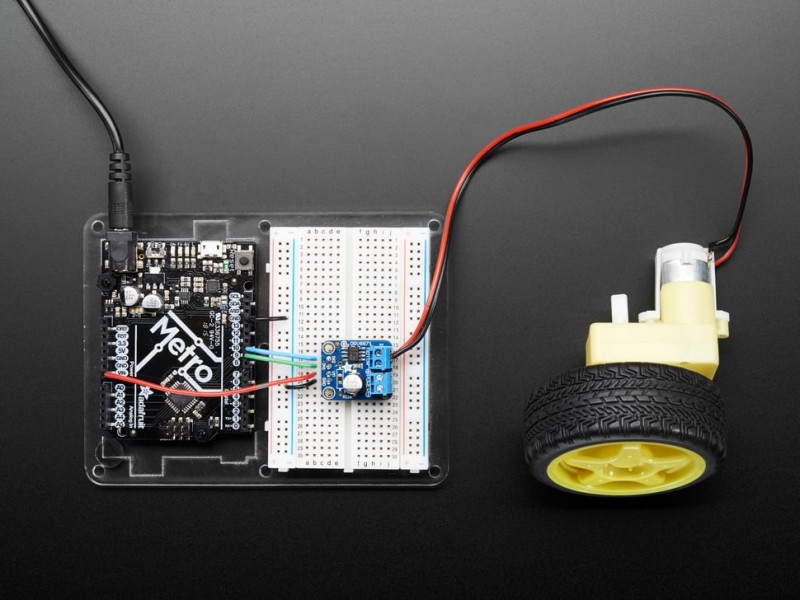

Використовувати цей драйвер дуже просто. Підключіть двигун до клемної колодки OUT, подайте на плату напругу живлення від 6,5В до 45В постійного струму на клеми VMotor (залежно від напруги живлення підключеного двигуна) і подайте сигнали управління H-мостом на входи IN1 і IN2. Для регулювання швидкості обертання двигуна на вхід драйвера можна подавати ШІМ сигнал керування.

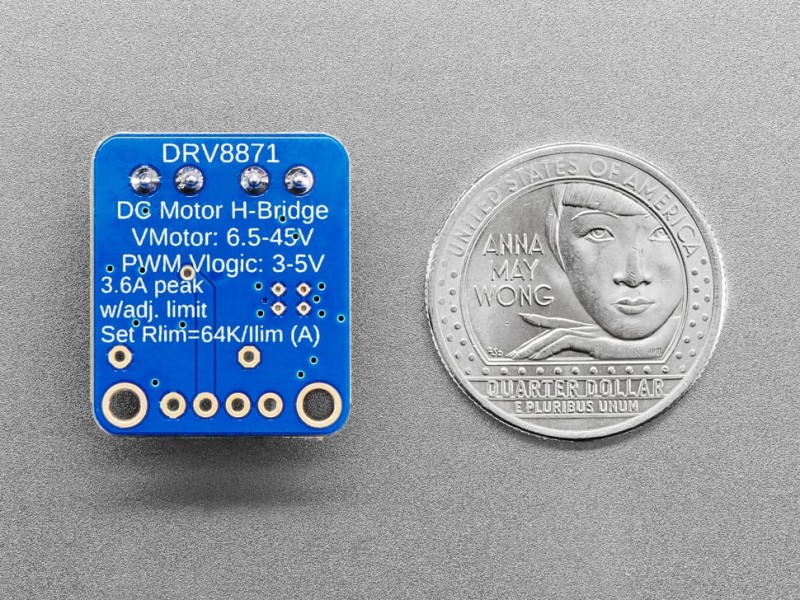

Обмеження вихідного струму встановлюється резистором на платі драйвера (на ній він єдиний). Ви можете встановити потрібне обмеження струму за допомогою зовнішнього резистора Rlim. На платі впаяний резистор 30K за замовчуванням для обмеження вихідного струму в межах 2A, проте Ви можете видалити цей резистор та/або припаяти резистор поверх нього, щоб змінити опір та змінити межу обмеження струму.

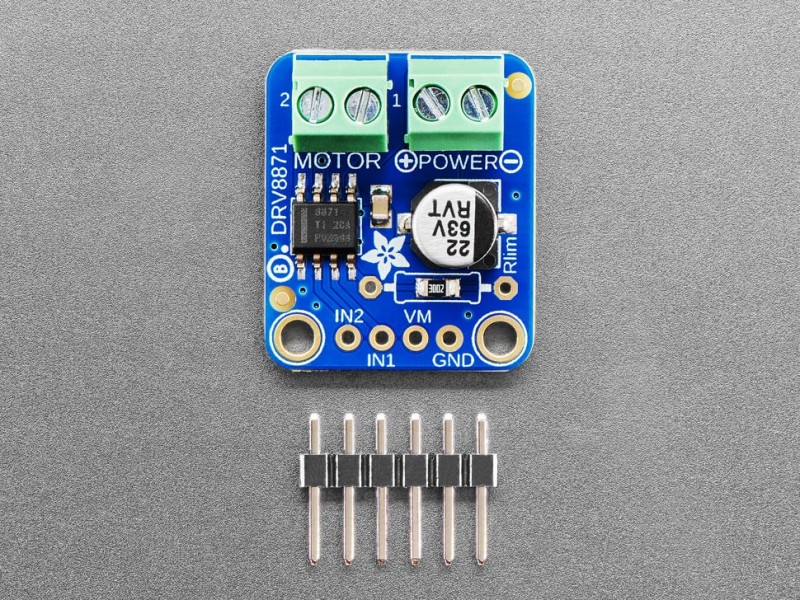

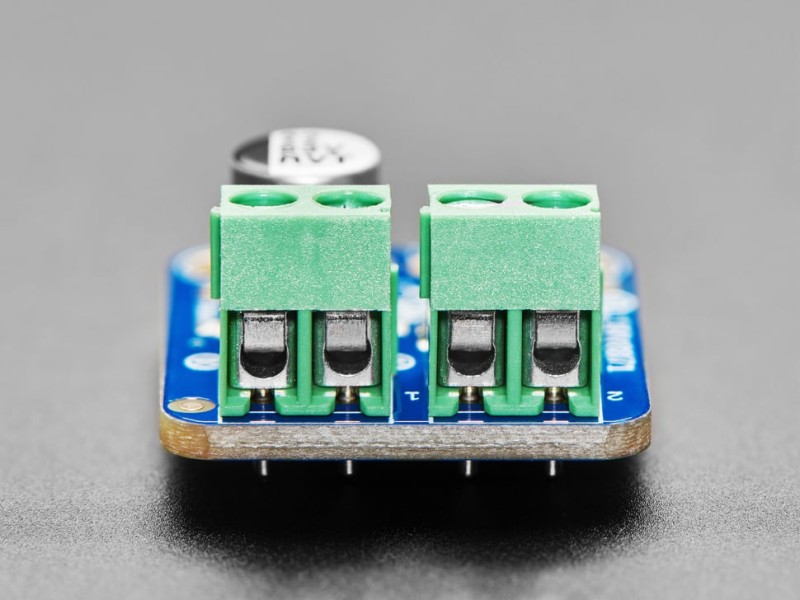

Драйвер комплектується двома 2-контактними клемними колодками та невеликою смужкою роз'єму для підключення сигналів керування. Для приєднання роз'єму та клемних колодок потрібна пайка, але це просте завдання, яке можна виконати за допомогою простого паяльного обладнання.

Примітка. Клемні колодки, що входять до комплекту постачання, можуть бути синього або чорного кольору.

Характеристики:

Робоча напруга силової частини: від 6.5В до 45В
Напруга логічних рівнів керування: до 5.5В
Типове значення RDS: 565mΩ
Максимальний піковий струм навантаження: 3.6А
Управління двигуном: ШІМ або дискретне
Захист:
- Від перегріву
- Від низької силової напруги
- Від перевантаження з обмеженням струму (без додаткового струмового резистора)
Розміри плати: 24.4 x 20.4 x 9.7 мм
Вага: 2.2 грами

Посилання:

Відгуки покупців про Драйвер коллекторного двигателя на DRV8871 3.6A от Adafruit

Ганич Андрій (31.01.2024)

Гарний драйвер. Маленький та простий у користуванні. Але будьте уважні - входи power та vin поєднанні, тож підключивши живлення на двигун отримаєте його на вході vin, чим легко можна спалити діод на улюбленій ардуінці
