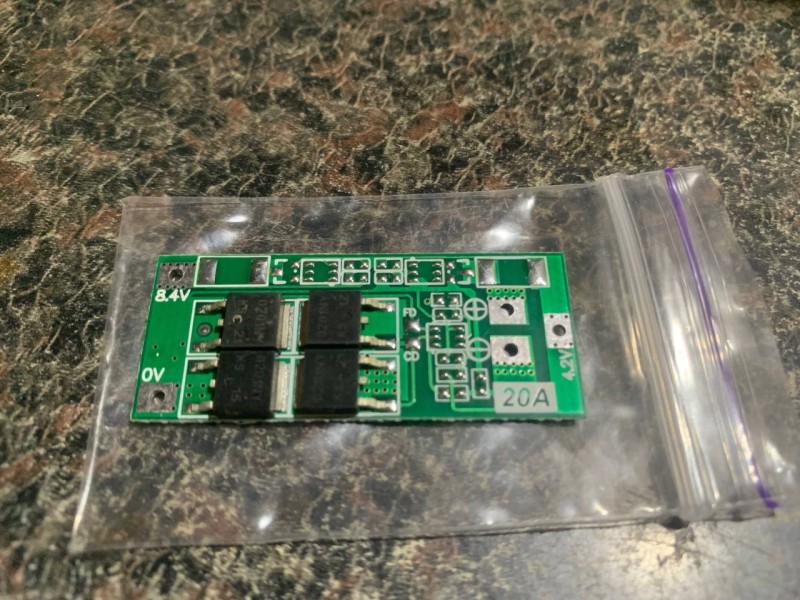

Плата захисту BMS 2S 20A з балансуванням 7.4-8.4В Li-Ion

код: AOC840

  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
50 грн
Оптові ціни:
від 4 шт. 47 грн
від 10 шт. 44 грн

в наявності



Купити в один клік

3
голосувати
Знайшли дешевше?
  • Опис
  • Відгуки (14)
  • Задати питання

Плата контролера BMS (2S) з функцією балансування для збирання з двох літієвих акумуляторів з максимальною напругою 8.4В. Контролер використовується для захисту кожного елемента від перезаряду, перерозряду, короткого замикання та перевантаження струмом. Функція балансування полягає у забезпеченні рівномірного заряду кожного осередку (акумулятора). Ця плата захисту підходить для складання 2 послідовних осередків літієвих акумуляторів 18650, 26650 та інших з номінальною напругою 3.7В (макс. напруга елемента 4.2В).

Для активації схеми необхідно підключити зарядний пристрій. Струм заряду літієвих акумуляторів зазвичай 50 - 100% від ємності акумулятора.

Зверніть увагу! Для нормальної роботи функції балансування, розкид напруги на кожному акумуляторі повинен бути менше 0,15 - 0,2В.

Розміри плати 48 х 30 х 3.4 мм.

Відгуки покупців про Плата защиты BMS 2S 20A с балансировкой 7.4-8.4В Li-Ion

Владимир (20.12.2024)

Подскажите, можно ли использовать данную БМС для сборок 2s4p? + 2 повышайки на 9 и 12в, общая нагрузка 4 ватта, роутер и оптика) Хочу взять 2 холдера по 4 батареи, спаять их с платой, налепить 2 повышайки + кабели 5.5-2.1 (вроде), для зарядки вывести отдельный провод 5.5 (мама)
АКБ 8.4в 12ач ~5w (0.5A) = 20 часов работы теоретически

Відповісти

admin (20.12.2024)

Доброго дня. Можна використати для 2s4p. Але треба модуль заряду який буде таку збірку заряджати за адекватний час. Використати холдери не найкраща ідея, бо там дроти дуже тонкі. Доведеться дроти міняти, а це не дуже зручно. І стосовно підвищуючих перетворювачів теж не сама гарна ідея. Бо понизити напругу набагато ефективніше ніж підвищувати. Тому зробити можна, але ефективність такої батареї дуже сумнівна.

Відповісти

Владимир (20.12.2024)

Дякую! Тобто для моiх цiлей краще зробити збiрку 4s2p та понизити з 16в до 12в? LM7812 до 1.2А.. чи краще iмпульсне рiшеня? Чи взагали 3s та унiверсальний стабiлiзатор на 12в.. навантаження мале, до 5 ватт

Відповісти

admin (20.12.2024)

Можна і так. Але напевно самий цікавий варіант це робити батарею на 24В і понижувати до потрібних 12В наприклад.

Відповісти

Владимир (20.12.2024)

Справа у тому, що там немае 12в, там 7.65-12.6в.. якщо АКБ втратить заряд, менi буде потрiбен пiдвишуючiй модуль.. Прошу пробачення, я не профi у цiй справi)

Відповісти

Віталій (13.06.2024)

Якщо я правильно зрозумів, для заряджання аккумуляторів до даної плати треба підключити зарядний пристрій для літієвих аккумуляторів, розрахований на заряджання 2S батареї.

Відповісти

admin (14.06.2024)

Саме так.

Відповісти

Олекса (05.10.2023)

Яку напругу можна подавати на вхід?

Відповісти

admin (05.10.2023)

8,4В

Відповісти

Сергій (31.05.2023)

Як з''єднати цю плату з зарядкою https://arduino.ua/prod5917-modyl-bms-li-ion-3s-ip2326 ? Чи вони не конфліктуватимуть через паралельне підключення проміжного виводу між банками?

Відповісти

admin (31.05.2023)

Під''єднати можна, але модуль зарядки потрібно буде використовувати без балансування - балансування буде виконуватися BMS модулем.

Відповісти

Олег (20.02.2023)

Які фізичні розміри плати?
На якому вольтажі спрацьовує захист від перерозряду?

Відповісти

admin (21.02.2023)

Розміри плати 48 х 30 х 3.4 мм.
Захист спрацьовує при напрузі 2,5В і батарея знову вмикається при 3В.

Відповісти

Володимир (04.12.2022)

Працює, після під''єднання батарей треба підключити зарядне.
