Мікроконтроллер RP2040-LCD-0.96 з дисплєєм

код: ASC102

Waveshare
  • Доставка по Україні
    Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
  • 6 місяців гарантії

    Ми даємо гарантію на будь-який товар придбаний в нашому магазині:

    6 місяців на товари, крім батарейок і акумуляторів

    14 днів на батарейки та акумулятори

    У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості

    Уважно ознайомтеся з умовами гарантії.
  • Проконсультуємо до і після продажу
    Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину
466 грн

очікується

Повідомити
2
голосувати
  • Мікроконтроллер RP2040-LCD-0.96 з дисплєєм
  • Мікроконтроллер RP2040-LCD-0.96 з дисплєєм
  • Мікроконтроллер RP2040-LCD-0.96 з дисплєєм
  • Опис
  • Відгуки (6)
  • Задати питання

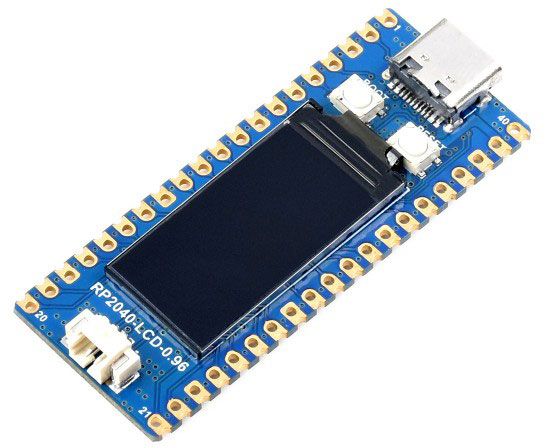

RP2040-LCD-0.96 – це плата розробника від Waveshare. Головні її відмінності від класичної версії від Raspberry Pi це вбудований 0,96-дюймовий IPS-дисплей, замість роз'єму microUSB встановлений роз'єм Type-C, наявність роз'єму для заряджання/розряджання літієвої батареї, можливість роботи з більш високим значенням струму і кнопка RESET. Мікроконтролер залишився той же RP2040 з двоядерним процесором Arm Cortex M0+ з тактовою частотою до 133 МГц.

Код виробника: 20330, RP2040-LCD-0.96

Для програмування доступний повний інструментарій GCC, що включає бібліотеки для використання стандартних функцій та периферії. Також підтримується розробка програм на MicroPython і Microsoft Visual Studio. Для програмування контролера не потрібно додатковий програматор - достатньо перемістити код програми на пристрій контролера (контролер видно для комп'ютера як стандартний накопичувач USB).

Плата не комплектується контактними планками!

Характеристики:

  • Мікроконтролер RP2040
    • Двоядерний Arm Cortex M0+ з гнучкою тактовою частотою до 133 МГц
  • 264 КБ SRAM та 2 МБ вбудованої флеш-пам'яті
  • 0,96-дюймовий РК-дисплей з роздільною здатністю 160×80 пікселів, IPS, 65 000 кольорів
  • Роз'єм USB-C
  • Роз'єм для літієвої батареї
  • Вбудований DC-DC чіп MP28164 (максимальний струм навантаження 2A)
  • Підтримуються USB 1.1 Host та Device режим
  • Сплячий режими з низьким енергоспоживанням
  • 26 × багатофункціональних контактів GPIO
  • 2 × SPI, 2 × I2C, 2 × UART, 3 × 12-бітових АЦП, 16 × керованих каналів ШІМ
  • Калібрований генератор та таймери для точного відліку часових інтервалів
  • Датчик температури
  • Прискорювач обчислень з плаваючою точкою
  • 8 × програмованих кінцевих автоматів вводу-виводу (PIO) для підтримки периферійних пристроїв, що настроюються.

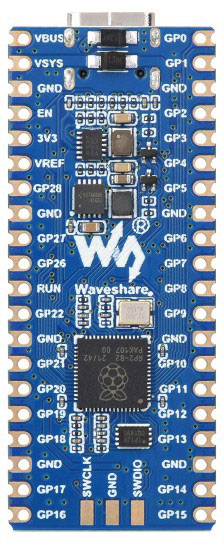

Контакти GPIO:

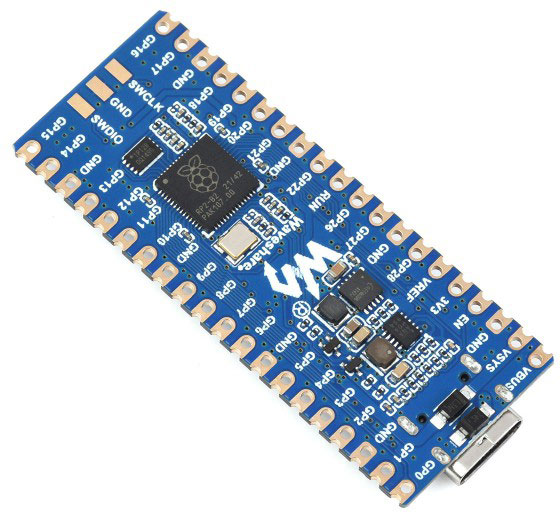

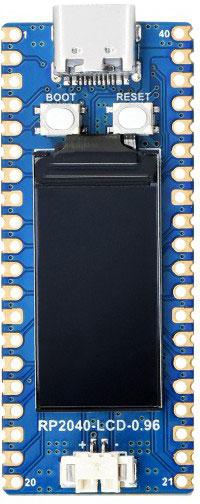

Основні компоненти плати.

  1. USB Type-C
  2. Кнопка BOOT
  3. Кнопка RESET
  4. 0,96-дюймовий РК-дисплей з роздільною здатністю 160×80 пікселів, IPS, 65 000 кольорів
  5. Роз'єм MX1.25 для літієвої батареї 3,7 В дозволяє одночасно заряджати батарею та надавати живлення платі.
  6. MP28164 високоефективний стабілізатор DC-DC.
  7. ETA6096 перетворювач відповідає за зарядку батареї
  8. Мікроконтролер RP2040
  9. W25Q16JVUXIQ 2 МБ флеш-пам'яті
  10. Контакти DEBUG
  11. GPIO контакти

Розміри:

Зрівняння Pico:

Посилання:

Відгуки покупців про Микроконтроллер RP2040-LCD-0.96 с дисплеем

Андрій Володимирович (01.04.2023)

Нажаль а ні Linux а ні MacOs цього девайса не бачать.
Перепробував різні кабелі - живлення подється на плату від USB-C , екранчик блимає, але зв"язку, щоб можливо було завантажити скетчі немає.

Питання до магазину:
щось підкажете як підключити, чи потрібно вам повертати?

Відповісти

admin (04.04.2023)

Для завантаження потрібно натиснути й утримувати кнопку Boot і короткочасно натиснути Reset. Після чого відпустити кнопку Boot.

Відповісти

Євгеній (20.03.2023)

Виникла ще одна проблема: мій ноутбук не бачить контролер. Використовую Thonny Python. Що може бути?

Відповісти

admin (20.03.2023)

Доброго дня. Напишіть нам лист на пошту з вказаним номером вашого замовлення та описом ситуації. Ми обов''язково з вами зв''яжемося для розв''язання питання.

Відповісти

Євгеній (17.03.2023)

У Вашому магазині, я так розумію, немає роз''єму для підключення живлення мікроконтролера? Всі з шагом 2,54, тут потрібен 1,25.

Відповісти

admin (17.03.2023)

Доброго дня. Контакти GPIO мають стандартний крок 2,54

Відповісти
