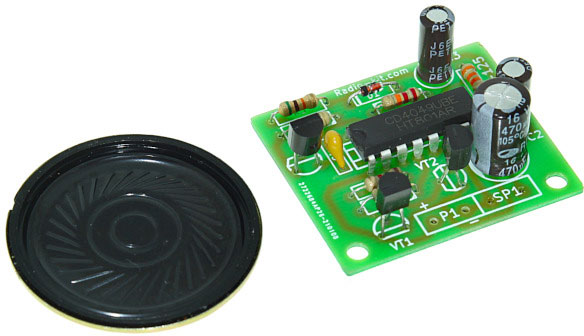

Набір дозволить радіоаматору зібрати імітатор звуку сирени. Цей пристрій можна встановити на іграшку машини швидкої допомоги або поліції, а також як елемент охоронної сигналізації. Схема розташування елементів Сирена складається з двох генераторів: тону та частоти зміни тону. Генератор тону зібраний на інверторах U1.3, U1.4, частота якого визначається ланцюгом R1, C1. На інверторах U1.1, U1.2 і ланцюгу часу R2, C2 - зібраний генератор частоти зміни тону. На інверторах U1.5, U1.6 та транзисторах Q2, Q3 зібраний двотактний підсилювач потужності. Залежно від бажаного звуку, тону, частоти сирени може знадобитися зміна номіналів: R1, C1 - для завдання частоти тону, R2, C2 - для підбору періоду зміни тону, R3, C3, R4 - швидкість наростання та згасання частоти тону. R4 - встановлення часу наростання сигналу, R3 - швидкість згасання сигналу. При складанні конструктора необхідно дотримуватися цоколівки транзисторів і мікросхеми, полярності електролітичних конденсаторів. Характеристики:
Електрична схема:
Схема розташування елементів:
