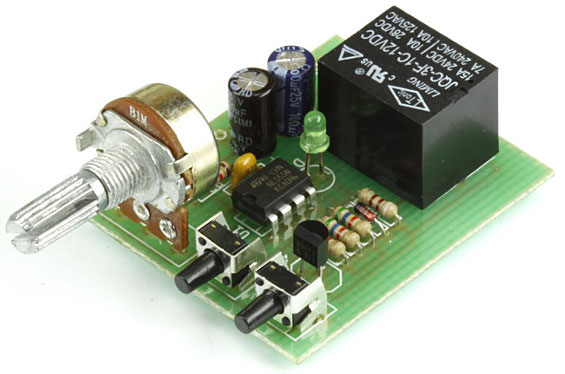

Конструктор "Реле часу K133"

код: AOC468

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

74 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки (1)
Задати питання

"Реле часу" є найпростішим реле часу, що включає або відключає навантаження на заданий користувачем час. Живиться від 12 В, і здатне комутувати струми до 7 А.

Технічні характеристики:

Напруга живлення, В: 12
Споживаний струм, мА: <50
Час затримки, сек: 3-150
Струм навантаження, А: до 7

Пристрій зібрано на інтегральному таймері 555, який управляє реле К1. Затримка встановлюється змінним резистором R1 і регулюється в межах від 3 до 150 секунд. Мінімальний час визначається резистором R2, а максимальний - опором R1 та ємністю C1. При необхідності для збільшення затримки, С1 може бути встановлений більшої ємності. Збільшення R1 не рекомендується. Кнопки SW1 та SW2 використовуються для зупинки та запуску реле відповідно, а світлодіод D1 сигналізує про включене реле.

Електрична схема:

Схема розташування елементів:

Відгуки покупців про Конструктор "Реле времени K133"

Почуєв Сергій Дмитрович (04.09.2025)

На на сто понадобились таймеры на 555 микросхеме. Хотели сами на макетке раскидать. Прикинули, что проще и быстрее взять готовый для сборки набор. Всё чётко пришло. Лаконичная инструкция для сборки.
