Конструктор "Стабілізатор напруги 12В K101.1"

код: AOC889

Доставка по Україні
Ми відправляємо замовлення "Новою Поштою" по Україні. Також можливий самовивіз з нашого магазину
6 місяців гарантії
Ми даємо гарантію на будь-який товар придбаний в нашому магазині:
6 місяців на товари, крім батарейок і акумуляторів
14 днів на батарейки та акумулятори
У разі настання гарантійного випадку товар безкоштовно ремонтується, змінюється на аналогічний або повертається повна сума його вартості
Уважно ознайомтеся з умовами гарантії.
Проконсультуємо до і після продажу
Ви можете задавати питання письмово по e-mail або за контактними телефонами нашого магазину

49 грн

в наявності

Купити в один клік

	1
	голосувати

Знайшли дешевше?

Опис
Відгуки (2)
Задати питання

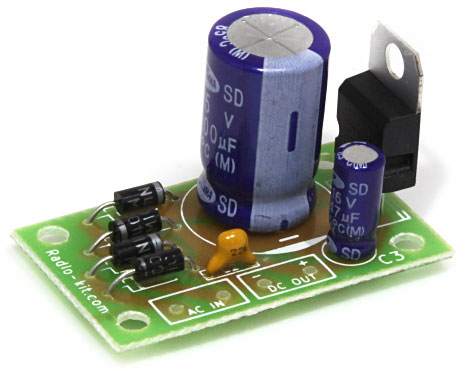

Модуль стабілізатора напруги містить випрямляч і стабілізатор на мікросхемі 7812 і призначений для використання в простих пристроях, що вимагають стабілізоване живлення 12 Вольт зі струмом до 1 Ампера.

Технічні характеристики:

Вихідна напруга: 12В
Рівень пульсацій трохи більше: 120мВ
Максимальний струм навантаження: 1,5А
Змінна напруга на вході: 11...25В

Для роботи стабілізатора слід правильно вибрати трансформатор напруги. 12 на виході можна отримати вже при використанні трансформатора з вторинною обмоткою на 11В. Однак такий трансформатор не забезпечить максимальний струм у навантаженні. Максимальна вхідна змінна напруга, допустима для мікросхеми – 25В. Але слід розуміти, що з таким трансформатором мікросхема сильніше нагріватиметься, тому рекомендується використовувати трансформатори на 12В, розраховані на струм 1,5А.

Аналогічно слід вибирати параметри трансформатора стабілізатора на 5В.

Мікросхему U1 для найкращого відведення тепла необхідно встановити на радіатор.

Електрична схема:

Схема розташування елементів

Відгуки покупців про Конструктор "Стабилизатор напряжения 12В K101.1"

Dmytro (16.08.2024)

А окремо LM7812 у вас немає?

Відповісти

admin (16.08.2024)

Доброго дня. Ні на жаль немає.

Відповісти
